Indataparametrar
Ventilationsaggregatet har tre ingångar: en analog ingång och två digitala ingångar. Du kan tilldela varje ingång olika funktioner enligt tabellen nedan. De digitala styrningarna kan genomföras med en tryckknapp eller en vippbrytare. De båda digitala ingångarna känner automatiskt igen typen av brytare.
Eventuell användning av de analoga och digitala ingångarna omfattar en begäran från spiskåpan/centraldammsugarsystemet om att öka ventilationen eller en knapp som aktiverar Anpassat-läget bredvid den öppna spisen.
Tryckknappens funktioner aktiveras närhelst tryckknappen släpps. För att annullera en tryckknappsfunktion, ska du trycka på tryckknappen i fem sekunder. Vippbrytarens funktion utlöses av brytarens position. När brytaren är PÅ, aktiveras funktionen. När brytaren är AV, avaktiveras funktionen. Du kan annullera vippbrytarens funktion genom att trycka på brytaren i fem sekunder.
Första gången du slår på vippbrytaren aktiveras funktionen med en fördröjning på fem sekunder. Efter den första gången aktiveras funktionen genast.
Vippbrytaren kan också användas för att aktivera en tryckknappsfunktion. För att göra detta ska du sätta brytaren i PÅ-läge under mindre än fem sekunder. För att annullera tryckknappsfunktionen, ska du sätta vippbrytaren i PÅ-läge i mer än fem sekunder.
Det läge som ett användargränssnitt senast valt förblir aktivt.
Du kan göra ändringar i de tre ingångarna i menyn Indataparametrar.
Att göra ändringar i ventilationsaggregatets analoga eller digitala ingångar:
- Välj Inställningar.
- Välj Expertinställningar med pilknapparna.
- Välj OK.

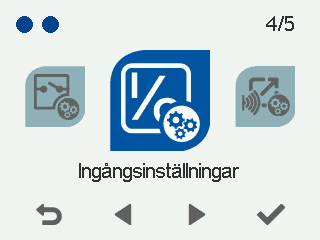

- Välj I/O- och bussinställningar med pilknapparna.
- Välj Indataparametrar med pilknapparna
- Välj OK.

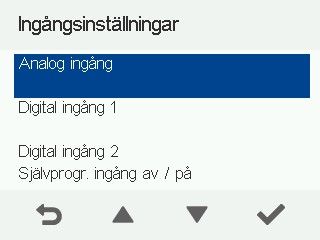

Indataparametrar-skärmen öppnas:
- Välj en ingång genom att bläddra i menyn med pilknapparna. Tryck på OK vid den ingång du väljer. Alternativen är:
Analog ingång — Välj en analog ingångsfunktion.
Alternativen presenteras i tabellen nedan:
Tabell 1. Analoga ingångsfunktioner Funktion Märkspänning Stopp, Borta, Hemma, Forcering, 0,1–1,0 V, 2–4 V, 5–7 V, 8–10 V — Fjärrövervakningssystemet styr ventilationen med hjälp av dessa spänningssignaler genom att ändra ventilationsläget. Stopp=0,1–1,0 V, Borta= 2–4 V, Hemma= 5–7 V, Forcering= 8–10 V Tilluftens temperaturkontroll, 0–10 V = +5 °C – +25 °C — Fjärrövervakningssystemet styr ventilationen med hjälp av dessa spänningssignaler genom att justera tilluftens temperatur. 0– 10 V = +5 °C– +25 °C Digital ingång 1/Digital ingång 2 — Tilldela digital ingång 1 eller 2 en funktion.
Alternativen presenteras i tabellen nedan:
Tabell 2. Digitala ingångskontrollfunktioner Funktion Vippbrytare Tryckknapp 0 V 24 V 24 V puls under mindre än 5 sekunder Anpassat-läge av/på
0 V/24 V
Av På Vid den fastställda tiden Hemma/Borta
0 V/24 V
Fungerar inte i Forcering-läget.
. Borta Byter läget mellan . pch Borta. Tvingat Anpassat-läge av/på
0 V/24 V
Av På Vid den fastställda tiden Nödstopp/Normal drift
0 V/24 V
Aggregatet stannar Normal drift - Forcering av/på
0 V/24 V
När Forcering-läget avaktiveras, återgår aggregatet till det tidigare ventilationsläget.
Av På Vid den fastställda tiden. Normal drift/Värmeväxlarens bypass
0 V/24 V
Automatisk Bypass Byter bypass-läget Veckour av/på
0 V/24 V
Av På Byter veckourets läge Programmerbar ingång av/på
0 V/24 V
Av På Vid den fastställda tiden
OBS:Endast en funktion per ingång kan vara aktiv i gången.
- När du är klar, klicka på Tillbaka två gånger:
