Justering av tillufts- och frånluftsflöde

TIPS:

Du kan bläddra i Fläktens grundinställningar inställningarna med Högerpil-knappen.

VIKTIGT:

Justera luftflödena enligt ventilationshandlingen. Ställ först in ventilerna i rätt justeringsläge. Ställ sedan in fläktarna så nära det optimala värdet som möjligt med hjälp av fläktdiagrammet. Du kan använda de mätkomponentersom är anslutna till aggregatet eller som levereras med aggregatet när du justerar systemets totala luftflöde. Mät och justera därefter luftflödena från ventilerna. Försök att justera luftflödena utan att strypa dem med ventilerna. På så sätt blir lösningen så tyst och energieffektiv som möjligt.

Om effektförhållandet mellan luftflödena först är mycket högt, kan ventilationsaggregatet behöva genomföra extra avfrostningcykler i temperaturer på under noll grader, vilket gör justeringen av luftflödena mer komplicerad.

VIKTIGT:
Om ventilationsaggregatet har ställts in innan luftflödena har justerats rekommenderar vi att du mäter luftflödena via menyn för justering av luftmängden (se Justering av luftmängden under Spara och återställ inställningar). På så sätt optimeras aggregatets inställningar för justering av luftmängden.
OBS:

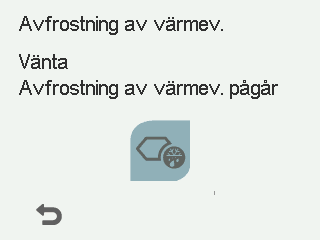

Om uteluften är väldigt kall (aluminiumaggregat: under -10 °C; plastaggregat: under -3 °C) kan ventilationsaggregatet behöva avfrosta värmeväxlaren. Då kan luftflödena inte justeras och kontrollpanelen visar Avfrostning-symbolen .


När du vill justera tillufts- och frånluftsflödena:

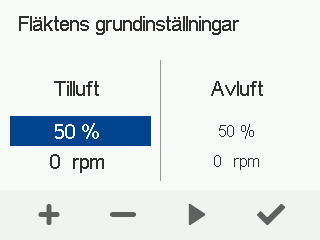

  1. Välj Fläktens grundinställningar
  2. Använd Plus och Minus-knapparna för att ställa in tilluftens fläktförhållande som en procentandel av det maximala effektförhållandet. Fläkthastigheten (rpm) kommer att ändras i enlighet med detta.
  3. Mät och justera tilluftsflödena från ventilerna.
  4. Välj Högerpil.

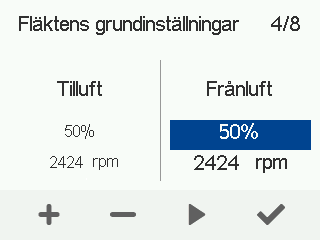

  5. Använd Plus och Minus-knapparna för att ställa in frånluftens fläktförhållande som en procentandel av det maximala effektförhållandet. Fläkthastigheten (rpm) kommer att ändras i enlighet med detta.
  6. Mät och justera frånluftsflödet från ventilerna.
  7. Välj OK.
    Tillufts- och frånluftsinställningarna är nu klara.
  8. Anteckna de fastställda procentandelarna i mätloggen.
