Modbus-inställningar

Om ventilationsaggregatet är anslutet till exempelvis ett fastighetsautomationssystem via Modbus ska du konfigurera Modbus-inställningarna. Modbus-inställningarna är:
  • Ventilationsaggregatets Modbus-adress
  • Modbus-överföringshastighet
  • Modbus-paritet
  • Modbus-stoppbit.
Konfigurationen av alla Modbus-inställningar beskrivs nedan i den ovan nämnda ordningen. Du kan också hänvisa till dessa instruktioner när du konfigurerar enskilda inställningar, såsom Modbus-adressen.

Konfigurera Modbus-inställningarna:

  1. Välj Inställningar.
  2. Välj Expertinställningar med pilknapparna.
  3. Välj OK.
  4. Välj I/O- och bussinställningar med pilknapparna.

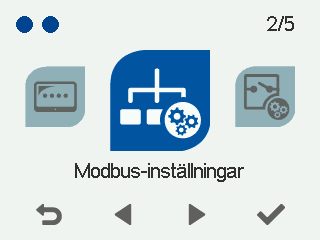

  5. Välj Modbus-inställningar med pilknapparna:
  6. Välj OK.

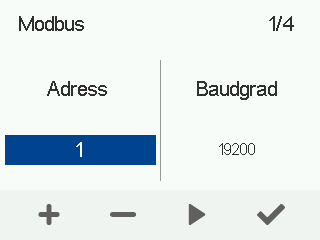

    Modbus-skärmen 1/4 öppnas.

  7. Använd Plus och Minus-knapparna för att ställa in ventilationsaggregatets Modbus-adress. Du kan ställa in adressen på ett värde mellan 1 och 247.
  8. Välj Högerpil.

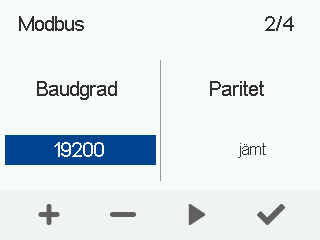

    Modbus-skärmen 2/4 öppnas.

  9. Använd Plus och Minus-knapparna för att ställa in Modbus Överföringshastighet. Alternativen är 9600, 19200, 38400, 57600 och 115200.
  10. Välj Högerpil.
  11. Modbus-skärmen 3/4 öppnas.
  12. Använd Uppåtpil och Neråtpil för att ställa in Modbus Paritet. Alternativen är:

    • nej — Ingen paritet

    • jämn — Jämn paritet

    • udda — Udda paritet.

  13. Välj Högerpil.

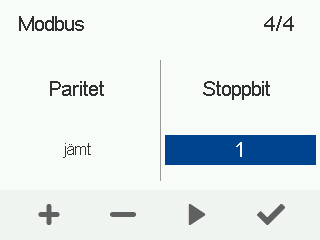

    Modbus-skärmen 4/4 öppnas.

  14. Använd Plus och Minus-knapparna för att ställa in Modbus Stoppbit. Alternativen är 1 eller 2.
  15. Välj OK.
Modbus-inställningarna har nu ställts in.
