Installation av MyVallox Control-panelen

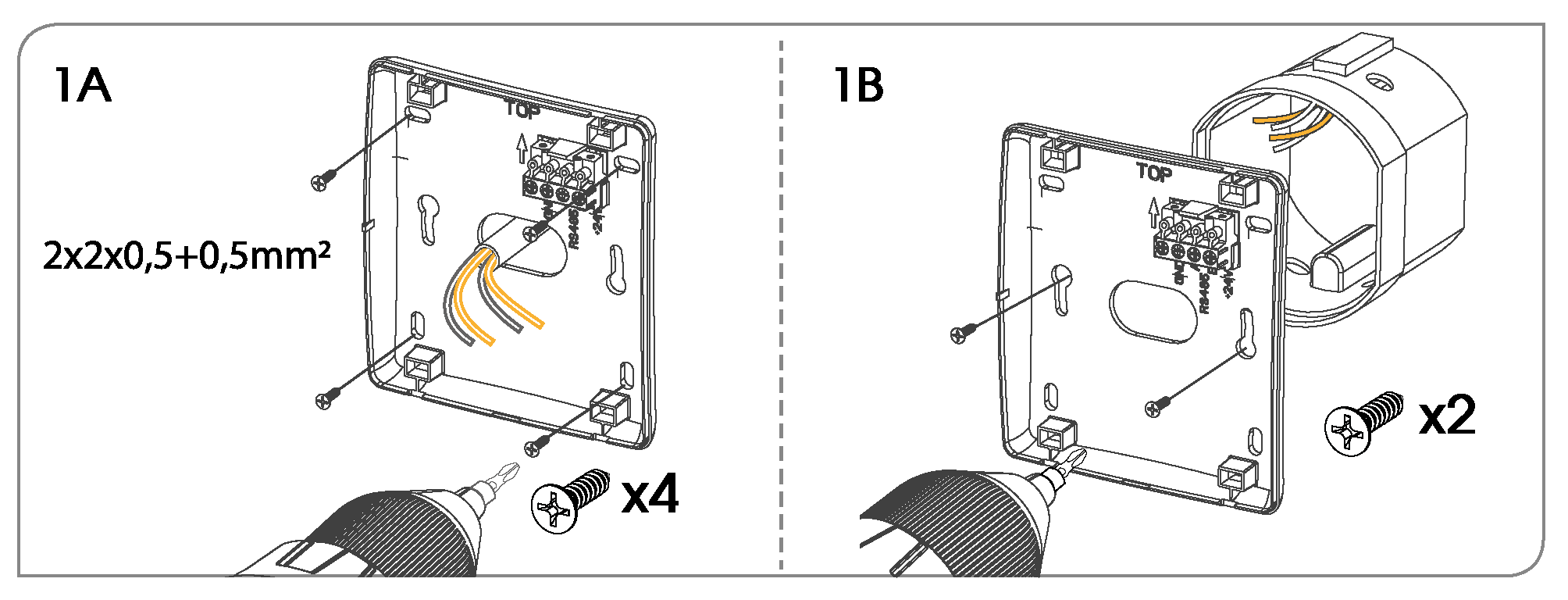

  1. Skruva fast baksidan av kontrollpanelen i en vägg enligt bild 1A eller i en kopplingsdosa enligt bild 1B.

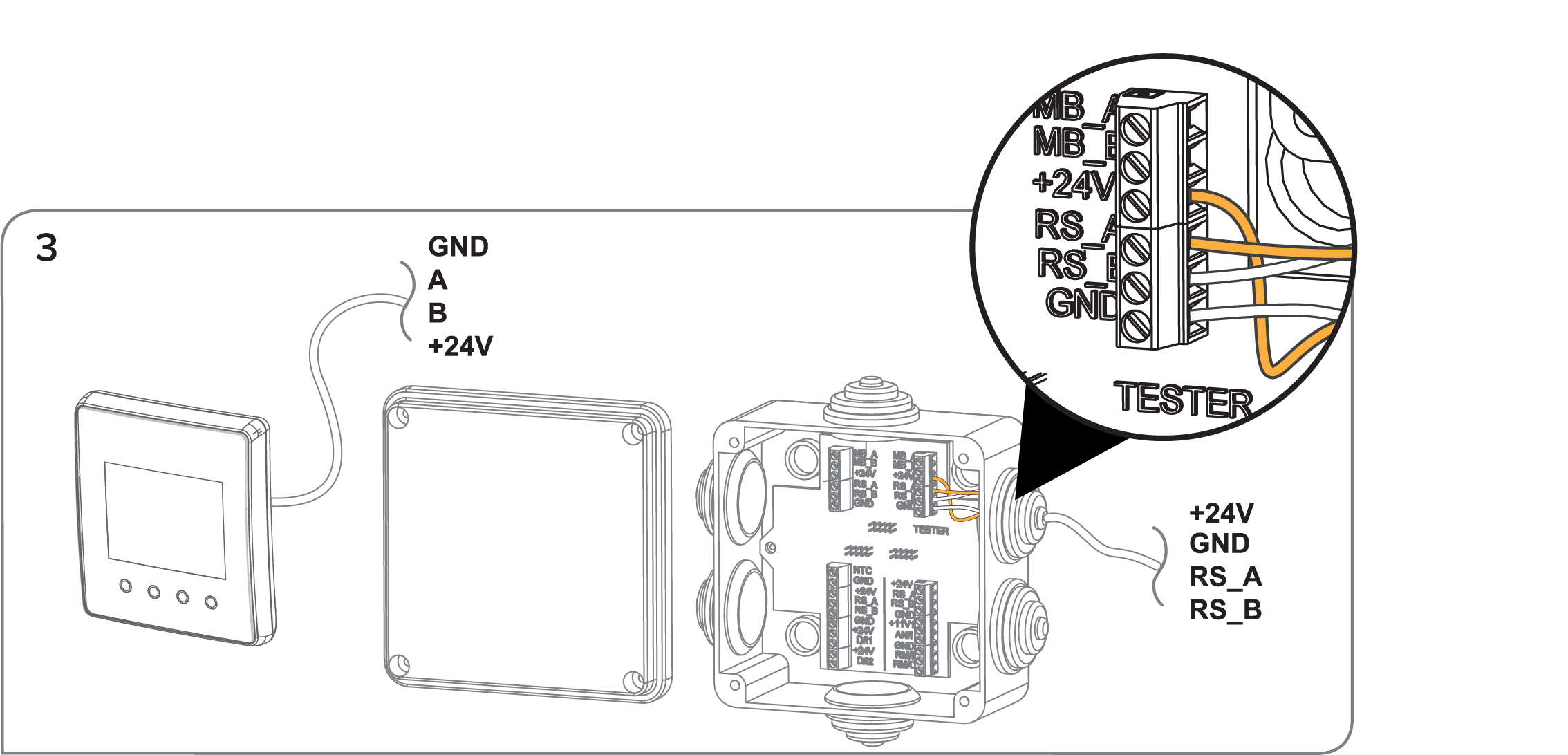

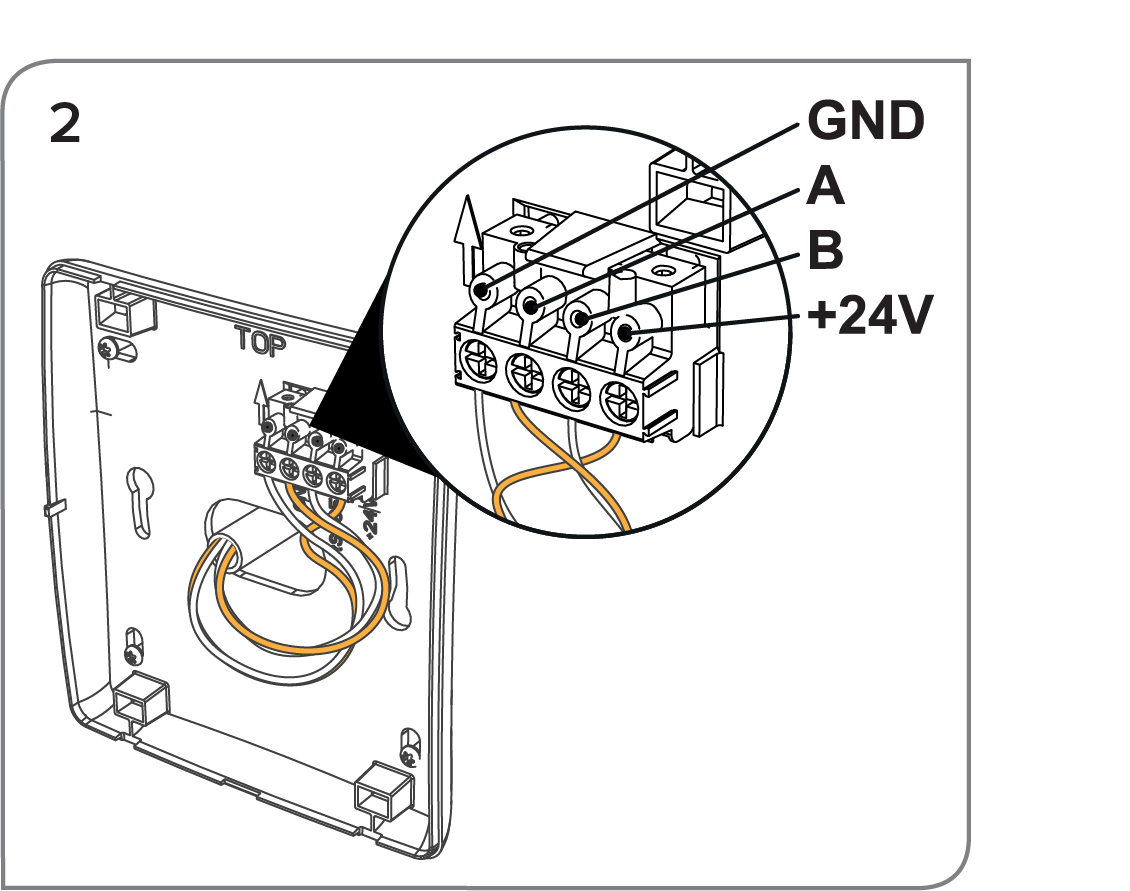

  2. Koppla trådarna till kontrollpanelen och ventilationsaggregatets externa kopplingsdosa enligt bilderna 2 och 3.

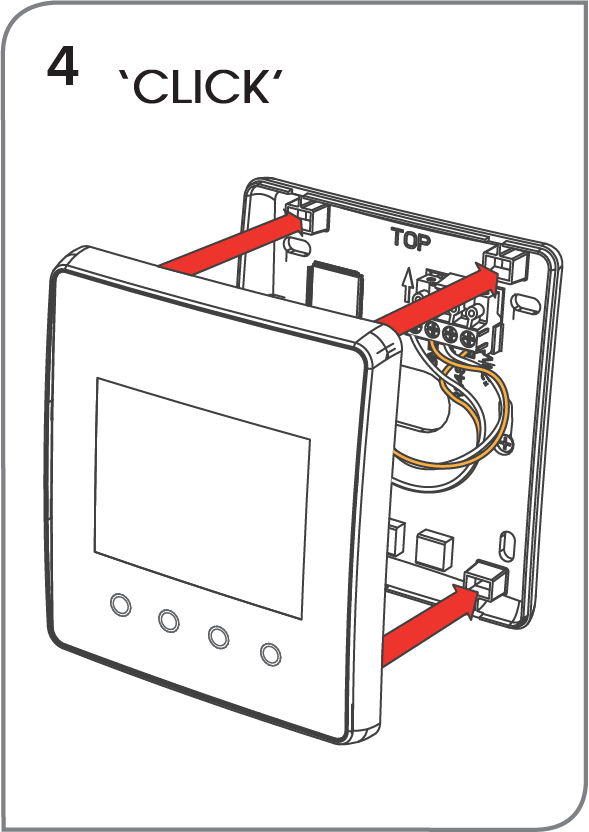

  3. Tryck in panelens främre skal. Det hörs ett klick när skalet är på plats.

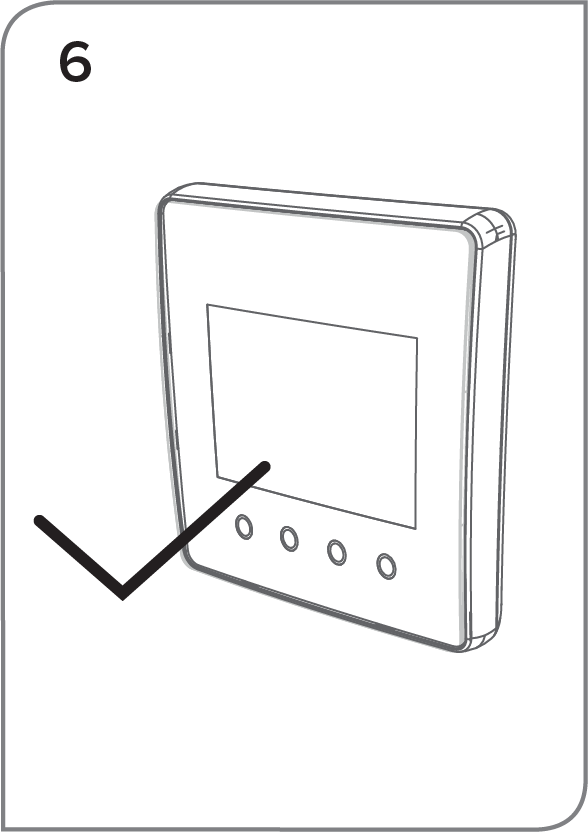

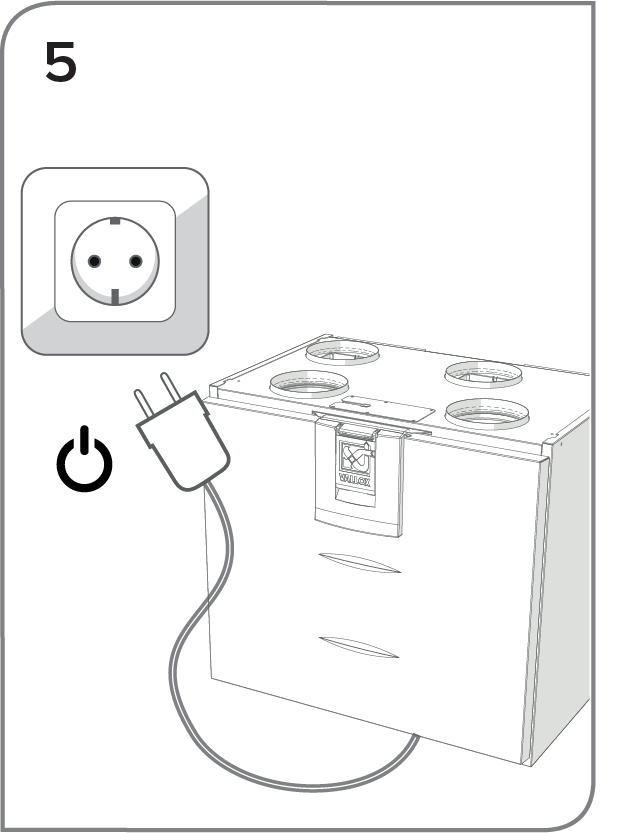

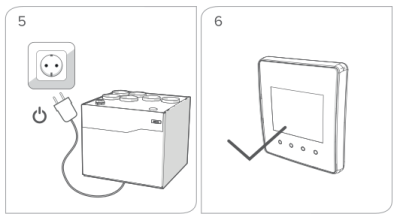

  4. Koppla i ventilationsaggregatet. Om trådarna är rätt ihopkopplade startar både aggregatet och kontrollpanelen.

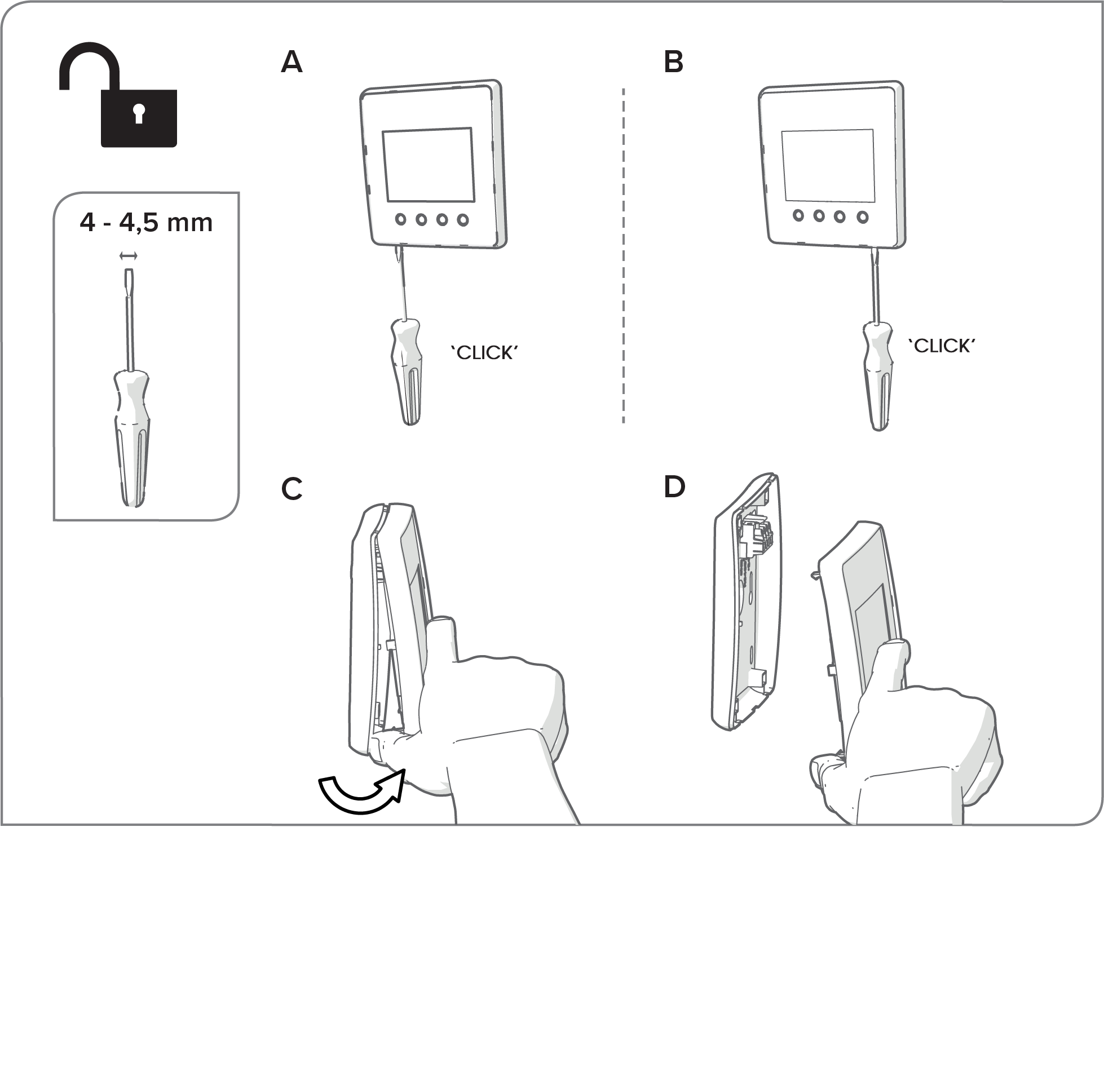

Om du måste ta bort kontrollpanelens främre skal ska du först koppla loss aggregatet. Ta bort det främre skalet genom att svänga spärrarna i panelens nedre kant 90° med a skruvmejsel. Dra sedan först ut den nedre kanten av skalet.
