Ustawienia wejścia
Urządzenie wentylacyjne ma trzy wejścia: jedno wejście analogowe i dwa wejścia cyfrowe. Można przypisać różne funkcje do każdego wejścia zgodnie z poniższą tabelą. Sterowanie cyfrowe może być realizowane za pomocą przycisku lub przełącznika dwupozycyjnego. Oba wejścia cyfrowe automatycznie rozpoznają typ przełącznika.
Potencjalne zastosowania wejść analogowych i cyfrowych obejmują żądanie zwiększenia wentylacji z okapu kuchennego/centralnego systemu odkurzania lub przycisk aktywujący tryb niestandardowy obok kominka.
Funkcje przycisku są aktywowane po jego zwolnieniu. Aby anulować funkcję przycisku, należy przytrzymać go przez pięć sekund. Funkcja przełącznika dwupozycyjnego jest uruchamiana przez jego pozycję. Gdy przełącznik jest ustawiony w pozycji WŁ., funkcja zostaje aktywowana. Gdy przełącznik jest ustawiony w pozycji WYŁ., funkcja zostaje dezaktywowana. Funkcję włączaną przełącznikiem dwupozycyjnym można anulować przez wciśnięcie przycisku przez pięć sekund.
Przy pierwszym ustawieniu przełącznika dwupozycyjnego w pozycji WŁ., funkcja zostaje aktywowana po pięciosekundowym opóźnieniu. Po pierwszym razie funkcja jest aktywowana natychmiast.
Przełącznik dwupozycyjny może być również używany do aktywacji funkcji przycisku. Aby to zrobić, należy ustawić przełącznik w pozycji WŁ. na krócej niż pięć sekund. Aby anulować funkcję przycisku, należy ustawić przełącznik dwupozycyjny w pozycji WŁ. na dłużej niż pięć sekund.
Tryb wybrany jako ostatni z dowolnego interfejsu użytkownika pozostaje aktywny.
Można wprowadzać zmiany w trzech wejściach w menu Ustawienia wejścia.
Aby wprowadzić zmiany w wejściu analogowym lub wejściach cyfrowych urządzenia wentylacyjnego:
- Wybierz Ustawienia:
- Wybierz Ustawienia zaawansowane za pomocą przycisków strzałek.
- Wybrać OK:
- Wybrać przyciskami strzałek Ustawienia We/Wy i magistrali.
- Wybrać OK:
-

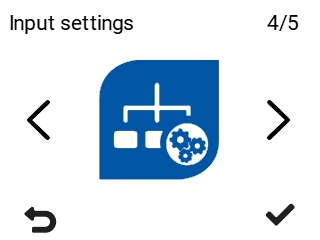

Wybierz Ustawienia wejścia za pomocą przycisków
strzałek.
-
Wybrać OK:

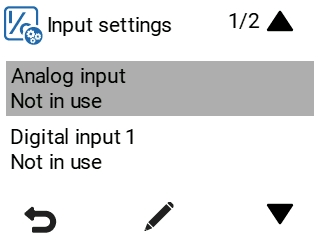

Zostanie otwarty ekran Ustawienia wejścia:
-
Wybierz wejście, przeglądając menu za pomocą przycisków
strzałek. Naciśnij OK przy
wejściu, które chcesz wybrać. Dostępne opcje to:
Wejście analogowe — wybierz funkcję wejścia analogowego.
Opcje przedstawiono w poniższej tabeli:
Tabela 1. Funkcje wejścia analogowego Funkcja Wartość napięcia Zatrzymanie, Poza domem, W domu, Booster, 0,1–1,0 V, 2–4 V, 5–7 V, 8–10 V — system zdalnego monitorowania wykorzystuje te sygnały napięciowe do sterowania wentylacją poprzez zmianę trybu wentylacji. Zatrzymanie = 0,1–1,0 V, Poza domem = 2–4 V, W domu = 5–7 V, Wzmocnienie = 8–10 V Sterowanie temperaturą powietrza nawiewanego, 0–10 V = +5°C – +25°C — system zdalnego monitorowania wykorzystuje te sygnały napięciowe do sterowania wentylacją poprzez regulację temperatury powietrza nawiewanego. 0–10 V = +5°C – +25°C Wejście cyfrowe 1/Wejście cyfrowe 2 — przypisz funkcję do wejścia cyfrowego 1 lub 2.
Opcje przedstawiono w poniższej tabeli:
Tabela 2. Funkcje sterowania wejścia cyfrowego Funkcja Przełącznik dwupozycyjny Przycisk 0 V 24 V Impuls 24 V trwający krócej niż 5 sekund Tryb niestandardowy wył./wł.
0 V/24 V
Wyłączony Włączony Włączony przez ustawiony czas W domu/Poza domem
0 V/24 V
Nie działa w trybie Booster.
. Poza domem Przełącza tryb pomiędzy . i Poza domem. Zatrzymanie awaryjne/Praca normalna
0 V/24 V
Urządzenie wyłącza się Praca normalna - Booster wył./wł.
0 V/24 V
Po dezaktywacji trybu Booster urządzenie powraca do poprzedniego trybu wentylacji.
Wyłączony Włączony Włączony przez ustawiony czas. Praca normalna/Obejście zespołu wymiennika ciepła
0 V/24 V
Automatyczny Obejście wymiennika Przełącza tryb obejścia Programator tygodniowy wył./wł.
0 V/24 V
Wyłączony Włączony Przełącza tryb programatora tygodniowego Programowalne wejście wył./wł.
0 V/24 V
Wyłączony Włączony Włączony przez ustawiony czas
UWAGA:W danym momencie tylko jedna funkcja na wejście może być aktywna.
-
Po zakończeniu wybierz Wstecz dwa razy:
