Ustawienia przekaźnika
W menu Ustawienia przekaźnika, możesz wybrać tryb pracy przekaźnika 24 V urządzenia wentylacyjnego. W danym momencie można wybrać tylko jeden tryb pracy.
Informacja jest również dostępna poprzez Modbus.
Aby ustawić tryb pracy przekaźnika urządzenia wentylacyjnego:
- Wybierz Ustawienia:
- Wybierz Ustawienia zaawansowane za pomocą przycisków strzałek.
- Wybrać OK:
- Wybrać przyciskami strzałek Ustawienia We/Wy i magistrali.
- Wybrać OK:

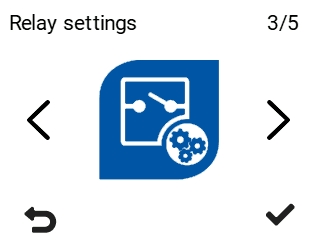

- Wybierz Ustawienia przekaźnika.
- Wybrać OK:

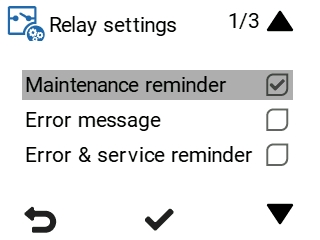

Zostanie otwarty ekran Ustawienia przekaźnika.
- Użyj przycisków strzałek, aby wybrać tryb pracy przekaźnika 24 V. Opcje są opisane w poniższej tabeli:
Tabela 1. Funkcje przekaźnika Funkcja Styki zamknięte Styki otwarte Przypomnienie o konserwacji — gdy przypomnienie o konserwacji urządzenia zostanie aktywowane, przekaźnik zmienia swój tryb. Ta zmiana trybu może zostać odczytana na przykład przez system automatyki budynku.
Praca normalna
Przypomnienie o konserwacji
Komunikat błędu — jeśli w urządzeniu wentylacyjnym wystąpi błąd, przekaźnik zmienia swój tryb. Ta zmiana trybu może zostać odczytana na przykład przez system automatyki budynku. Błąd jest również zapisywany w dzienniku błędów.
Praca normalna
Sytuacja błędu Komunikat błędu i przypomnienie o konserwacji — w przypadku aktywacji przypomnienia o konserwacji urządzenia, wystąpienia błędu w urządzeniu wentylacyjnym lub wyłączenia urządzenia, przekaźnik zmienia swój tryb. Ta zmiana trybu może zostać odczytana na przykład przez system automatyki budynku. Przypomnienie o konserwacji powiadamia użytkownika o konieczności przeprowadzenia konserwacji co cztery miesiące (ustawienie fabryczne). Aby uzyskać więcej informacji, patrz Konserwacja.
Praca normalna
Przypomnienie o konserwacji/błąd
Zatrzymanie awaryjne — w przypadku aktywacji zatrzymania awaryjnego urządzenia, przekaźnik zmienia swój tryb. Zatrzymanie awaryjne jest zwykle aktywowane przez sygnał zewnętrzny odbierany przez wejście cyfrowe. Informacja o zatrzymaniu awaryjnym może być przesłana na przykład do systemu automatyki budynku.
Praca normalna
Zatrzymanie awaryjne
Pozycja przepustnicy obejściowej — przekaźnik wskazuje pozycję przepustnicy obejściowej. Ta zmiana trybu może zostać odczytana na przykład przez system automatyki budynku.
Odzysk ciepła
Obejście wymiennika
Sterowanie nagrzewnicą kanałową — to ustawienie jest używane w szczególnych sytuacjach, w których nagrzewnica kanałowa została zainstalowana w kanale wentylacyjnym. Przekaźnik może być używany do sterowania urządzeniami podłączonymi do nagrzewnicy kanałowej, takimi jak pompa, zawór elektromagnetyczny itp. Aby uzyskać więcej informacji, patrz Sterowanie nagrzewnicą kanałową.
UWAGA:Napięcie przekaźnika wynosi tylko 24 V, więc informacja nie może być bezpośrednio wykorzystana do sterowania zasilaniem 230 V AC i np. potrzebny jest stycznik pośredniczący.
Włączony
Wyłączony
Żaden — funkcja przekaźnika nie jest używana.
Praca normalna Praca normalna Ogrzewanie powietrza — to ustawienie jest używane w nagrzewnicy ciepłego powietrza. Należy użyć przekaźnika do sterowania siłownikiem nagrzewnicy cieczowej nagrzewnicy ciepłego powietrza.
Włączony Wyłączony Stan włączenia/wyłączenia — przekaźnik zmieni tryb w sytuacjach błędu lub gdy urządzenie zostanie zatrzymane.
Praca normalna Sytuacja błędu/urządzenie zostało zatrzymane - Nacisnąć OK, aby potwierdzić wybór.
- Po potwierdzeniu wyboru naciśnij Wstecz:
