Ustawienia Modbus

Jeżeli urządzenie wentylacyjne jest podłączone np. do systemu automatyki budynku przez magistralę Modbus, należy skonfigurować ustawienia Modbus. Ustawienia Modbus to:
  • Adres Modbus urządzenia wentylacyjnego
  • Szybkość transmisji magistrali Modbus
  • Parzystość magistrali Modbus
  • Bit stopu magistrali Modbus.
Konfiguracja wszystkich ustawień Modbus jest opisana poniżej w wyżej wymienionej kolejności. Można również odnieść się do tych instrukcji podczas konfigurowania poszczególnych ustawień, takich jak adres Modbus.

Aby skonfigurować ustawienia Modbus:

  1. Wybierz Ustawienia:

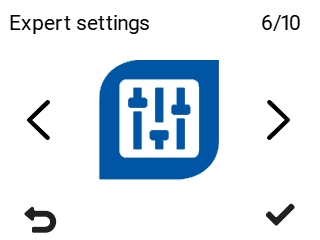

  2. Wybierz Ustawienia zaawansowane za pomocą przycisków strzałek.
  3. Wybrać OK:

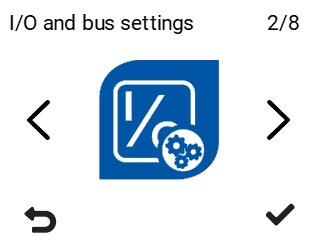

  4. Wybrać przyciskami strzałek Ustawienia We/Wy i magistrali.

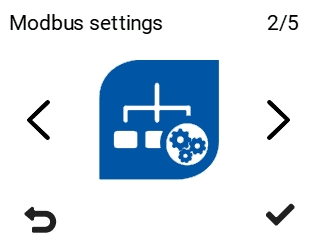

  5. Wybierz Ustawienia Modbus za pomocą przycisków strzałek.
  6. Wybrać OK:

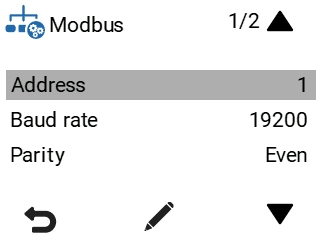

    Otwiera się menu Modbus.

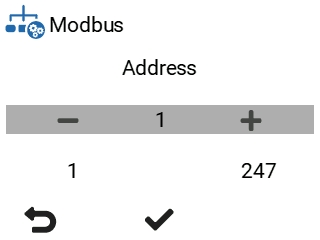

  7. Ustawić adres Modbus urządzenia wentylacyjnego przyciskami strzałki w górę oraz strzałki w dół. Adres można ustawić w zakresie od 1 do 247.

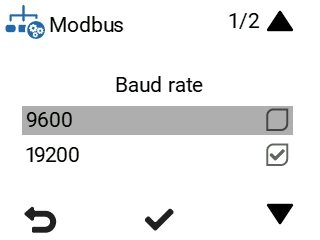

  8. Przyciskami strzałki w górę oraz strzałki w dół ustawić Szybkość transmisji magistrali Modbus. Opcje to 9600, 19200, 38400, 57600 lub 115200.

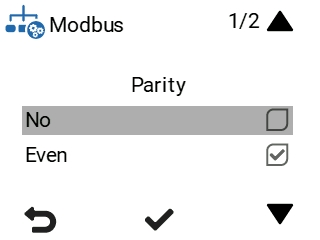

  9. Przyciskami strzałki w górę oraz strzałki w dół ustawić Parzystość magistrali Modbus.

    Opcje to:

    • brak — brak parzystości

    • parzysty — parzystość parzysta

    • nieparzysty — parzystość nieparzysta.

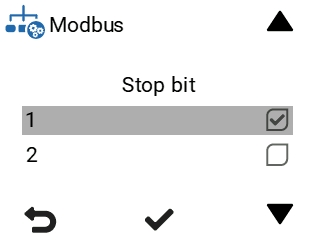

  10. Przyciskami strzałki w górę oraz strzałki w dół ustawić Bit stopu magistrali Modbus. Opcje to 1 lub 2.
  11. Wybrać OK:
Ustawienia Modbus zostały teraz skonfigurowane.
