Sterowanie nagrzewnicą kanałową

Nagrzewnica kanałowa może być umieszczona w kanale powietrza zewnętrznego lub nawiewanego. Jeśli nagrzewnica kanałowa jest umieszczona w kanale powietrza zewnętrznego, może być używana do wstępnego ogrzewania i/lub chłodzenia. Jeśli nagrzewnica kanałowa jest umieszczona w kanale powietrza nawiewanego, może być używana tylko do chłodzenia.

Nagrzewnica kanałowa może być ustawiona do pracy automatycznej lub ręcznej.

  • Automatyczny — latem utrzymywana jest ustawiona temperatura powietrza nawiewanego. Zimą nagrzewnica kanałowa jest włączana, gdy temperatura powietrza zewnętrznego spada poniżej ustawienia zimowego.
  • Instrukcja — latem nagrzewnica kanałowa jest włączana, gdy temperatura powietrza zewnętrznego wzrasta powyżej ustawienia letniego. Zimą nagrzewnica kanałowa jest włączana, gdy temperatura powietrza zewnętrznego spada poniżej ustawienia zimowego.
Aby wyeliminować ryzyko kondensacji w kanale powietrza nawiewanego, należy zdecydować, czy limit powietrza nawiewanego jest regulowany automatycznie czy ręcznie:
  • Automatyczny — limit powietrza nawiewanego jest regulowany automatycznie zgodnie z punktem rosy powietrza wywiewanego. Gdy temperatura powietrza nawiewanego spadnie zbyt nisko, nagrzewnica kanałowa jest wyłączana.
  • Instrukcja — limit powietrza nawiewanego można ustawić ręcznie. Gdy temperatura powietrza nawiewanego spadnie poniżej ustawionej wartości, nagrzewnica kanałowa jest wyłączana.
WAŻNE:

Należy pamiętać o ryzyku kondensacji przy zmianie ustawień nagrzewnicy kanałowej.

  1. Wybierz Ustawienia:
  2. Wybierz Ustawienia zaawansowane za pomocą przycisków strzałek.
  3. Wybrać OK:
  4. Wybrać przyciskami strzałek Ustawienia We/Wy i magistrali.
  5. Wybrać OK:
  6. Wybierz Ustawienia przekaźnika za pomocą przycisków strzałek.
  7. Wybrać OK:

    Zostanie otwarty ekran Ustawienia przekaźnika.



  8. Wybierz Sterowanie nagrzewnicą kanałową jako tryb pracy przekaźnika za pomocą przycisków strzałek.

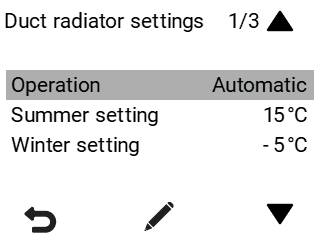

    Zostanie otwarty ekran Ustawienia nagrzewnicy kanałowej.

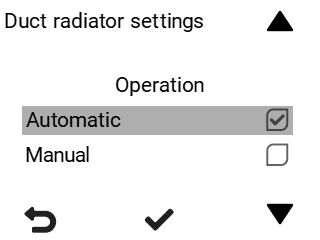

  9. Przyciskami strzałek ustawić działanie nagrzewnicy kanałowej.

    Opcje to:

    • Automatyczny
    • Instrukcja

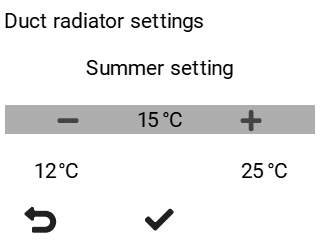

  10. Użyj przycisków Plus i Minus, aby ustawić ustawienia letnie.
    UWAGA:

    Jeżeli metoda działania nagrzewnicy kanałowej jest ustawiona na automatyczną, ustawienie letnie nie może być zmienione. Temperaturę można regulować w zakresie od +10°C do +25°C. Ustawienie fabryczne to 15°C.

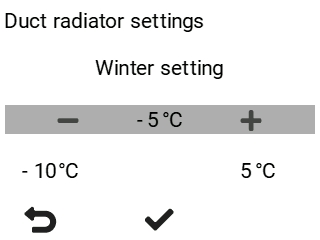

  11. Przyciskami Plus oraz Minus ustawić ustawienie zimowe. Temperaturę można regulować w zakresie od -10°C do +5°C. Ustawienie fabryczne to -5°C.

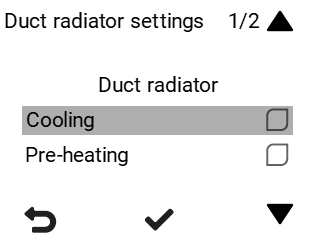

  12. Użyj przycisków strzałek, aby wybrać tryb pracy nagrzewnicy kanałowej.

    Opcje to:

    • Oba — nagrzewnica kanałowa jest używana do wstępnego ogrzewania i chłodzenia.
    • Nagrzewanie wstępne — nagrzewnica kanałowa jest używana tylko do wstępnego ogrzewania.
    • Chłodzenie — nagrzewnica kanałowa jest używana tylko do chłodzenia.
  13. Użyj przycisków strzałek, aby skonfigurować sposób regulacji limitu powietrza nawiewanego. Dostępne opcje to:
    • Automatyczny — limit powietrza nawiewanego jest regulowany automatycznie zgodnie z punktem rosy powietrza wywiewanego.
    • Instrukcja — limit powietrza nawiewanego można ustawić ręcznie.
  14. Wybrać przyciskami strzałek metodę regulacji ograniczenia powietrza nawiewanego. Temperaturę można regulować w zakresie od +12°C do +25°C.
    UWAGA:

    Jeśli wybrano automatyczną regulację limitu powietrza nawiewanego, nie można regulować tego limitu ręcznie.

  15. Użyj przycisków strzałek, aby skonfigurować tryb pracy czujnika zewnętrznego. Dostępne opcje to:
    • Żaden — nagrzewnica kanałowa znajduje się w kanale powietrza zewnętrznego i nie podłączono żadnego czujnika zewnętrznego.
    • Sterowanie nagrzewnicą kanałową powietrza zewnętrznego — nagrzewnica kanałowa i czujnik zewnętrzny znajdują się w kanale powietrza zewnętrznego.
    • Sterowanie ogrzewaniem powietrza — nie jest używany do sterowania nagrzewnicą kanałową.
    • Sterowanie nagrzewnicą kanałową nawiewu — nagrzewnica kanałowa i czujnik zewnętrzny znajdują się w kanale powietrza nawiewanego.
