Messstellen für den Luftstrom

Die Messstutzen für die Luftstrommessung werden entsprechend der Anleitung in die Lüftungskanäle eingesetzt. Der Standardluftstrom aus der Abzugshaube wird nach der Klappe gemessen. Die Ventilatorkennlinien zeigen den Gesamtdruck an, der für das Kanalnetz zur Verfügung steht.

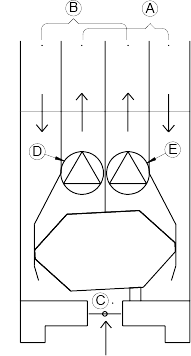

Abbildung: R-Modell. Beim L-Modell sind die Komponenten spiegelbildlich.
