Installation der Dunstabzugshaube

Die Abzugshaube wird an der Unterseite des ValloPlus 180 MV-K montiert.

VORSICHT:

Der Mindestabstand zwischen der Unterkante der Abzugshaube beträgt bei einem

  • Elektroherd: 426 mm
  • Gasherd: 650 mm.
  1. Entfernen Sie an der Abzugshaube den Dichtungsstopfen aus der Durchführung für den Kondenswasserabfluss.

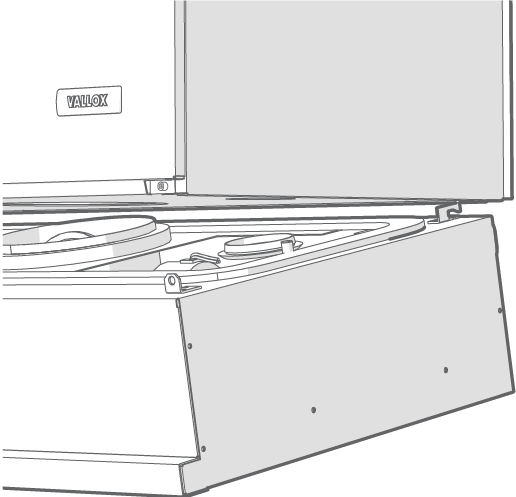

  2. Heben Sie die Abzugshaube unter das Lüftungsgerät und stecken Sie die Haken an der Rückseite der Abzugshaube in die Löcher am Boden des Lüftungsgeräts. Schieben Sie sie ein.

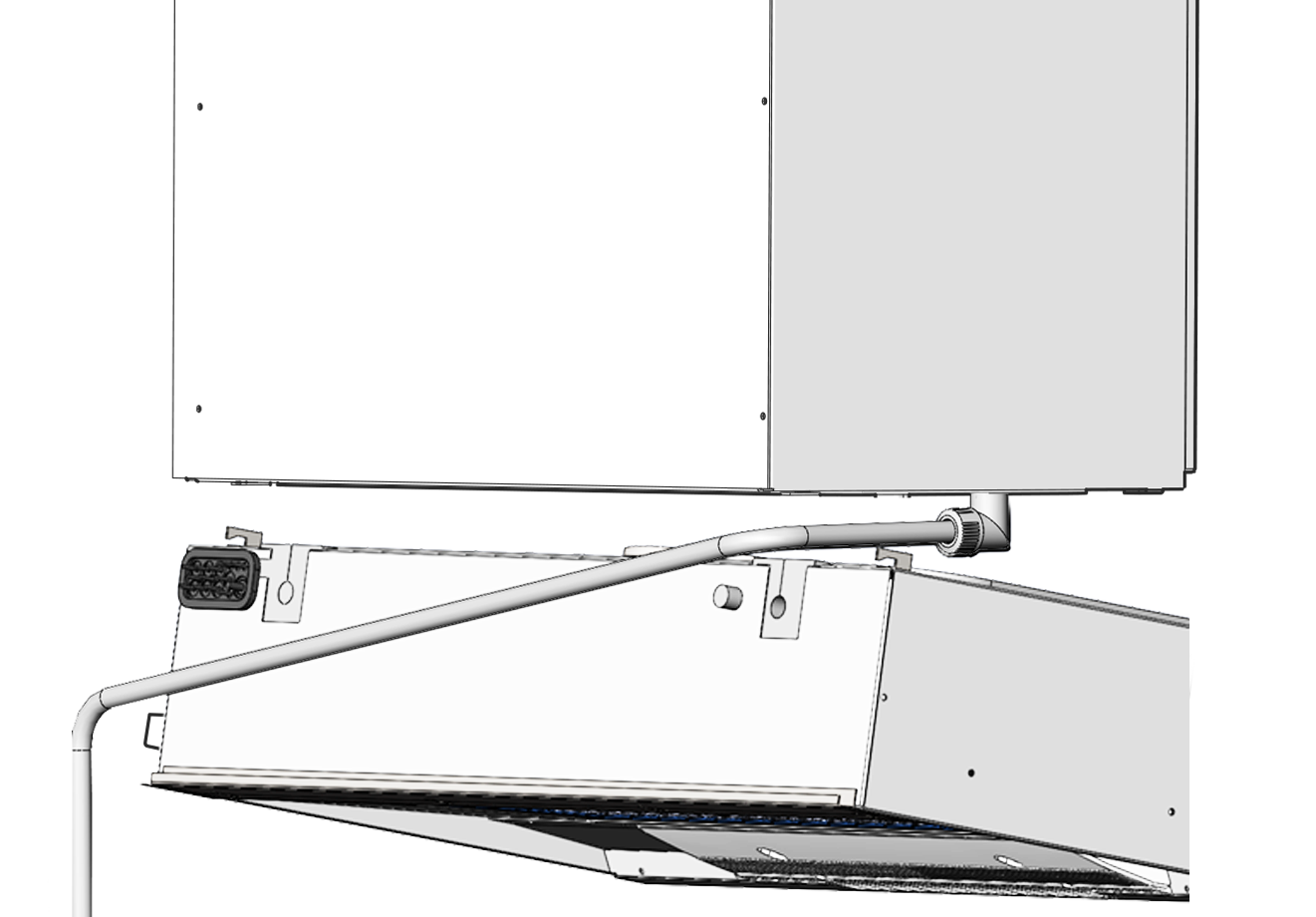

  3. Achten Sie darauf, dass die Dichtung für den Kondenswasserabfluss fest um das Rohr sitzt.
  4. Heben Sie die Vorderseite der Abzugshaube an, um die Halterungen in die Öffnungen in der Unterseite des Lüftungsgeräts einzusetzen.

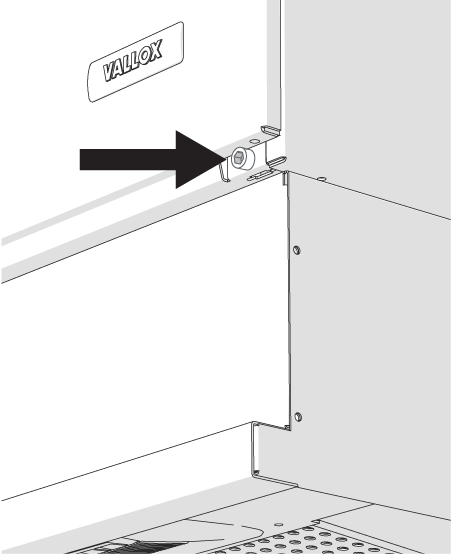

  5. Befestigen Sie die Halterungen mit den M5-Sechskantschrauben (2).
  6. Führen Sie das Netz- und das Steuerkabel im Kabelkanal nach oben. Sehen Sie etwa einen halben Meter aufgewickeltes Kabel hinter der Abzugshaube vor, sodass diese bei Bedarf zu Wartungszwecken abgenommen werden kann.

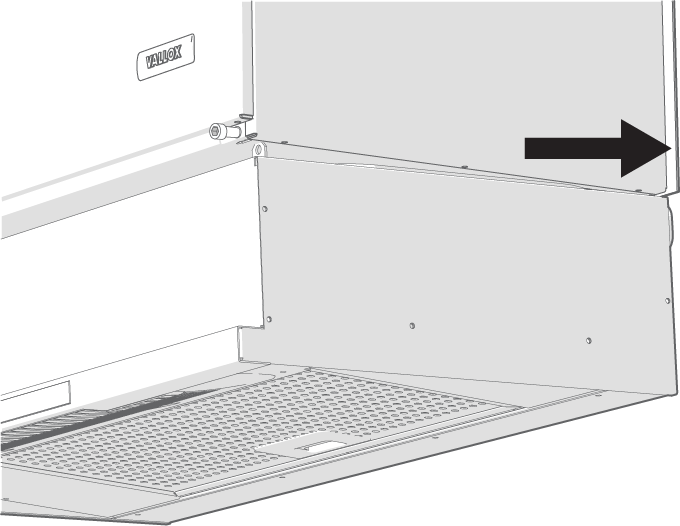

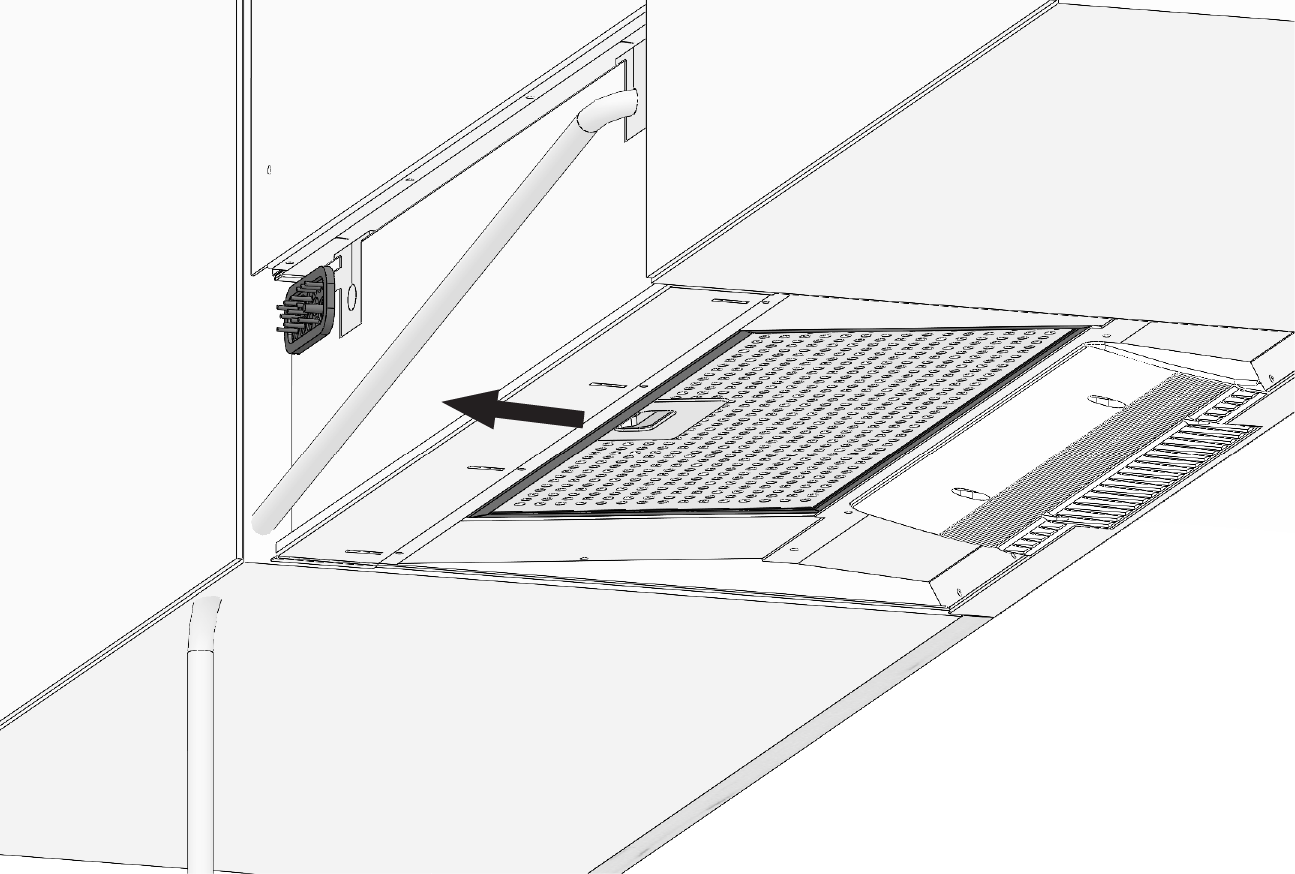

  7. Schieben Sie die Metallabdeckung nach hinten, so dass sie die Öffnung zwischen der Abzugshaube und der Wand verdeckt.
