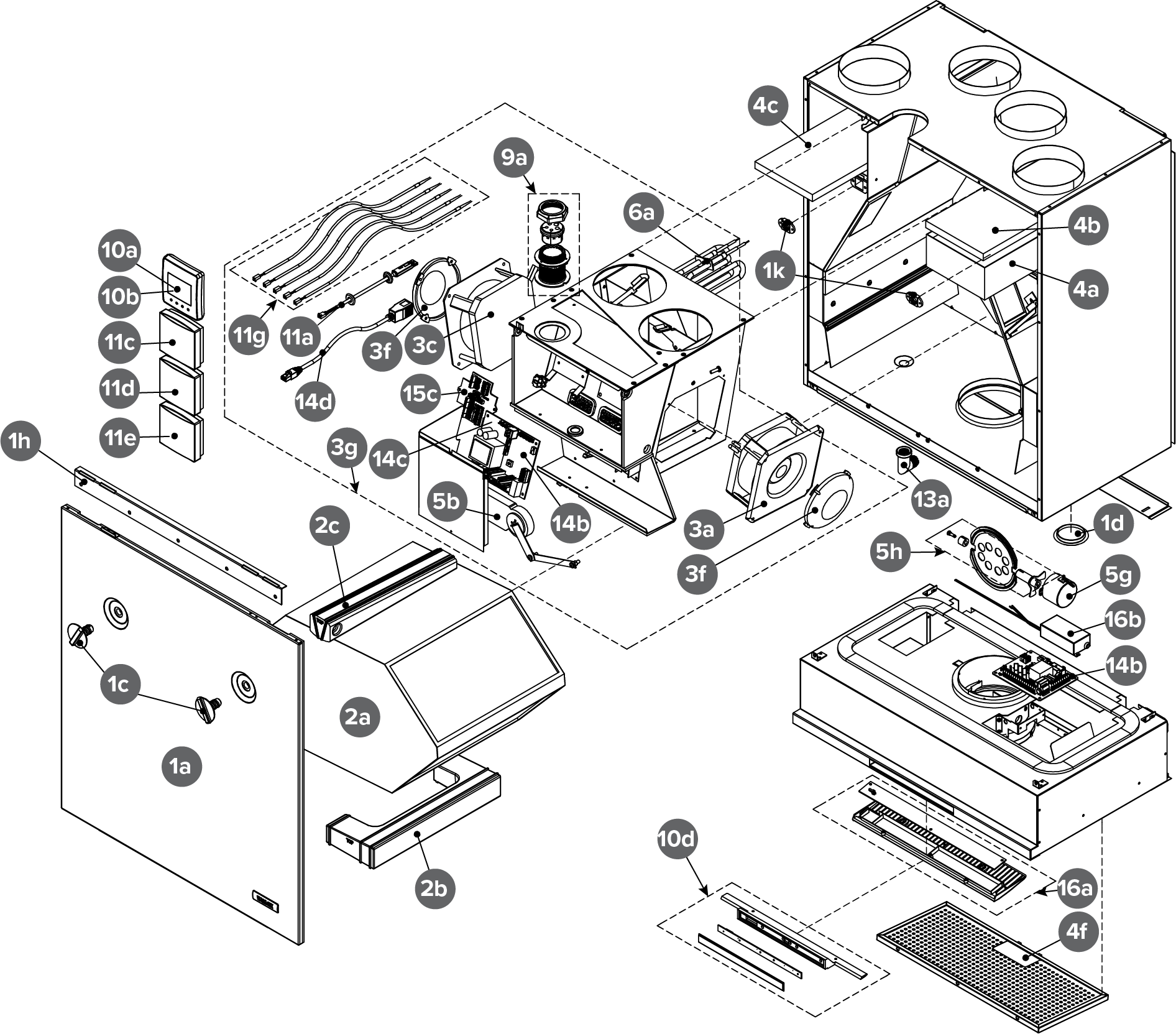

Explosionszeichnung und Teileverzeichnis

Nr.TeilNr.Teil
1aTür6a

Nachheizregister, R-Modell (optional)

Nachheizregister, L-Modell (optional)

1cTürschraube (wird zusammen mit der Kunststoffmutter der Türschraube geliefert)9a

Kabeldurchführung

Dichtung für Kabeldurchführung

1hAbdeckung Türmontageleiste10aBedienelement (optional)
1kKunststoffmutter der Türschraube (wird zusammen mit der Türschraube geliefert) 10d

Baugruppe Frontleiste (Weiß)

Baugruppe Frontleiste (Edelstahl)

2a

Wärmetauscher (Kunststoff)

Wärmetauscher (Enthalpie)

11aInterner Feuchte- und Kohlendioxidsensor
2bUnterer Träger für Wärmetauscher11cCO2-Sensor (optional)
2cOberer Träger für Wärmetauscher11dFeuchtesensor (optional)
3aAbluftventilator11eVOC-sensor (optional)
3bZuluftventilator11gTemperatursensor (Set)
3fStrömungsgleichrichter13aSilent-Klick Sifon
3g

Baugruppe Ventilatoreinheit, R

Baugruppe Ventilatoreinheit, L

13c

Kunststoffschraube

Abdeckkappe

4aFeinstaubfilter Zuluft14bHauptplatine
4bGrobstaubfilter Zuluft14cFeinsicherung 63 mA, träge 5x20mm
4cGrobstaubfilter Abluft14dNetzwerkkabel
4fFettfilter15cAnschlussplatine
5bKlappenmotor16a

LED-Lampe

Rahmen der Leuchte

5gKlappenmotor16bLED-Stromquelle
5hKlappenbaugruppe
