Luftströme der Abzugshaube messen und einstellen

Standardlüftung

Der Luftvolumenstrom in der Abzugshaube wird bei geschlossener Klappe gemessen und bei Bedarf anhand des statischen Druckverlusts und des Leistungsschemas der Abzugshaube angepasst.

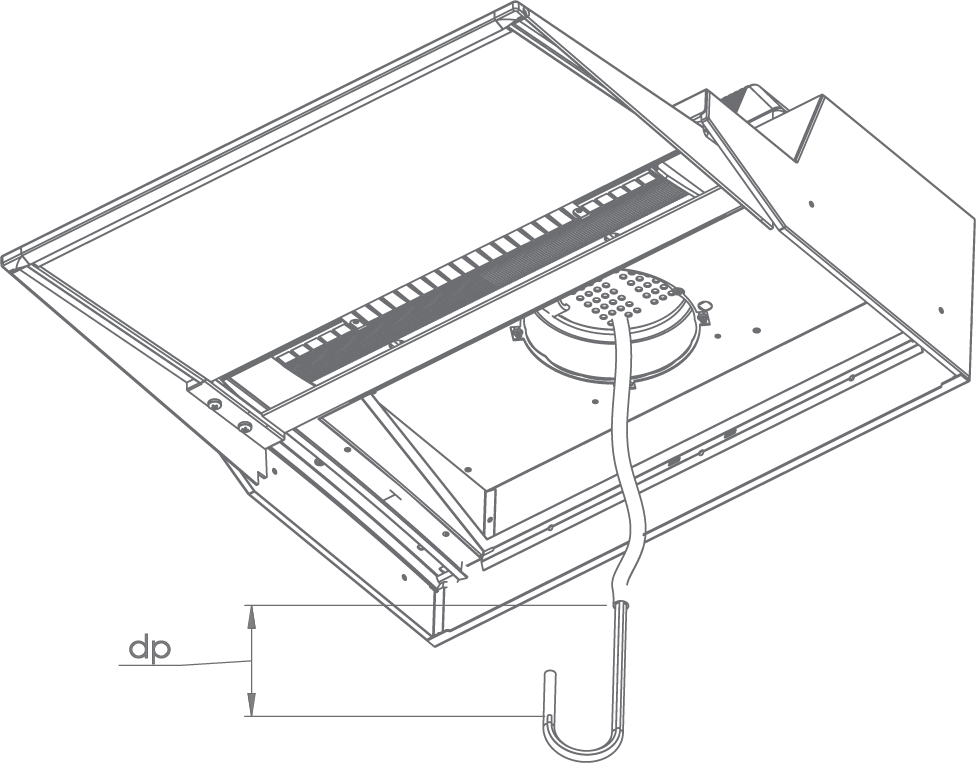

• Der statische Druckverlust wird im Loch der Klappe mit dem Messstutzen gemessen, der sich im Beipackbeutel befindet (siehe Abbildung).

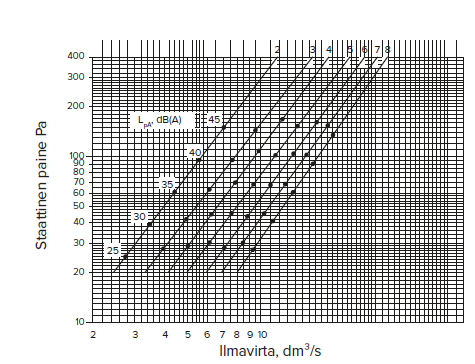

• Der Volumenstrom wird aus dem Leistungsschema ermittelt. Grundlage dafür sind der gemessene Druck und die Anzahl der offenen Löcher in der Klappe.

Anpassung

• Um den Volumenstrom anzupassen, ist im Lieferumfang ein Magnetstreifen enthalten, mit dem Sie die erforderliche Anzahl von Löchern in der Klappe abdecken können.
