Programmierbarer Eingang

Verwenden Sie den programmierbaren Eingang, um Druckschwankungen auszugleichen, die z. B. durch einen Zentralstaubsauger verursacht werden. Erkennt das Gebäudeautomatisierungssystem, dass der Zentralstaubsauger eingeschaltet wurde, sendet es ein Signal an den Digitaleingang, der das Gerät entsprechend den Sollwerten für den programmierbaren Eingang steuert.
Anmerkung:
Es gibt zwei physische Digitaleingänge und nur einen programmierbaren Eingang.

Der Eingang lässt sich wie folgt programmieren:

  1. Wählen Sie Spezielle Einstellungen.
  2. Wählen Sie Digitaleingang 1 oder 2 im Eingangseinstellungen-Bereich.
  3. Wählen Sie den Wert Programmierbarer Eingang, 0 V / 24 V für den gewünschten Digitaleingang.
  4. Wählen Sie mit der Bearbeiten-Taste den programmierbaren Eingang:

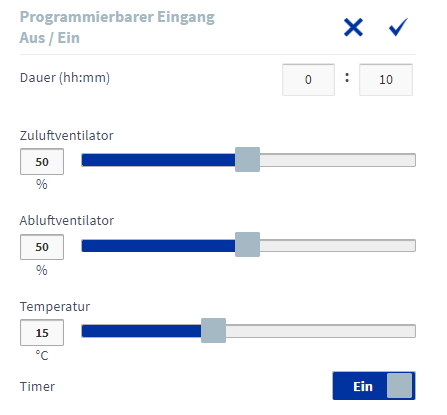

    Der programmierbare Eingang öffnet sich im Bearbeitungsmodus.

  5. Legen Sie durch Eingabe der Stunden und Minuten in den Feldern Dauer (hh:mm) die Zeitdauer des programmierbaren Eingangs fest.
  6. Stellen Sie die Zuluftventilatorleistung als Prozentsatz der Maximalleistung mit dem blauen Schieberegler ein.
  7. Stellen Sie die Abluftventilatorleistung als Prozentsatz der Maximalleistung mit dem blauen Schieberegler ein.
  8. Schalten Sie mit der Ein/Aus-Taste auf der rechten Seite des Textes Timer den Timer ein oder aus.
    • Steht bei der Taste Ein, ist der Timer eingeschaltet.
    • Steht bei der Taste Aus, ist der Timer ausgeschaltet.
  9. Jetzt sind alle Einstellungen des programmierbaren Eingangs konfiguriert.
    Wählen Sie OK. .
