Modbus-Einstellungen

Ist das Lüftungsgerät z. B. über Modbus mit einem Gebäudeautomatisierungssystem verbunden, konfigurieren Sie die Modbus-Einstellungen. Die Modbus-Einstellungen sind:
  • Modbus-Adresse des Lüftungsgeräts
  • Modbus-Baudrate
  • Modbus-Parität
  • Modbus-Stoppbit.
Die Konfiguration aller Modbus-Einstellungen wird im Folgenden in der oben genannten Reihenfolge beschrieben. Sie können sich auch auf diese Anleitungen beziehen, wenn Sie einzelne Einstellungen, wie die Modbus-Adresse, konfigurieren.

Die Modbus-Einstellungen lassen sich wie folgt vornehmen:

  1. Wählen Sie Spezielle Einstellungen.

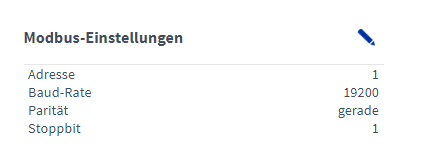

  2. Modbus-Einstellungen werden im Bereich Modbus-Einstellungen-Bereich beschrieben.
  3. Wählen Sie Bearbeiten in der oberen rechten Ecke des Bereichs:

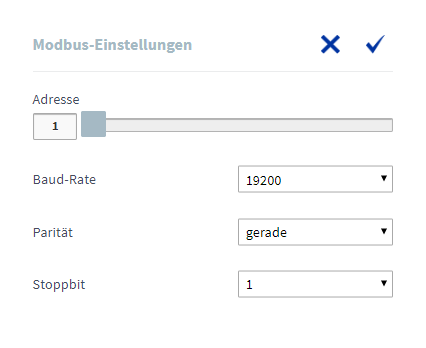

    Die Modbus-Einstellungen-Anzeige wird im Bearbeitungsmodus geöffnet:
  4. Geben Sie die Modbus-Adresse des Lüftungsgeräts in das Adresse-Feld ein. Alternativ kann die Adresse auch mit dem blauen Schieberegler eingestellt werden. Die Adresse kann zwischen 1 und 247 eingestellt werden.
  5. Wählen Sie die Geschwindigkeit des Modbus-Kanals im Baudrate Drop-Down-Menü. Die Optionen sind 9600, 19200, 38400, 57600 oder 115200.
  6. Wählen Sie die Parität des Modbus-Kanals im Drop-Down-Menü. Die Optionen sind:
    • Nein — Keine Parität
    • gerade — Gerade Parität
    • ungerade — Ungerade Parität
  7. Stellen Sie das Stoppbit des Modbus-Kanals im Stoppbit-Feld ein. Die Optionen sind 1 und 2.
  8. Wählen Sie OK. .
Die Modbus-Einstellungen sind jetzt abgeschlossen.
