Relais-Einstellungen

Dieser Abschnitt beschreibt die Einstellungen des 24-V-Relais des Lüftungsgeräts. Es kann jeweils nur ein Betriebsmodus gewählt werden.

Der Betriebsmodus des Relais des Lüftungsgeräts lässt sich wie folgt einstellen:

  1. Wählen Sie Spezielle Einstellungen.
  2. Die Einstellungen des Relais werden im Relais-Einstellungen-Bereich beschrieben.

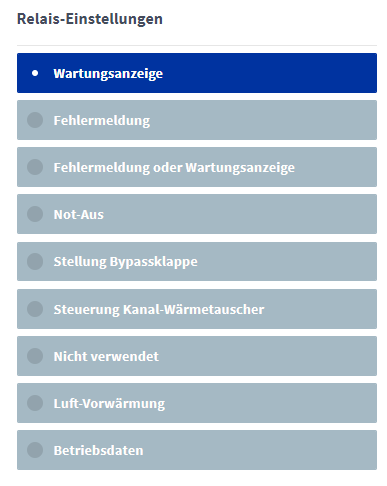

  3. Wählen Sie den Betriebsmodus des 24V-Relais des Lüftungsgeräts. Die Optionen sind:

    • Wartungsanzeige — Bei aktivierter Wartungsanzeige des Geräts, ändert sich der Relaiszustand. Diese Zustandsänderung kann z. B. vom Gebäudeautomatisierungssystem erkannt werden.

    • Fehlermeldung — Bei einem Fehler im Lüftungsgerät ändert sich der Relaiszustand. Diese Zustandsänderung wird z. B. vom Gebäudeautomatisierungssystem erkannt. Der Fehler wird auch im Fehlerprotokoll festgehalten.

    • Fehlermeldung oder Wartungsanzeige — Bei aktivierter Wartungsanzeige des Geräts, einem aufgetretenen Fehler oder einem ausgeschalteten Gerät, ändert sich der Relaiszustand. Diese Zustandsänderung wird z. B. vom Gebäudeautomatisierungssystem erkannt. Die Wartungsanzeige weist den Benutzer alle vier Monate auf die Notwendigkeit einer Wartung hin (Werkseinstellung). Für weitere Informationen siehe im Abschnitt Wartung.

    • Not-Aus — Bei aktivierter Not-Aus-Funktion des Geräts, ändert sich der Relaiszustand. Der Not-Aus wird in der Regel durch ein externes Signal über einen Digitaleingang aktiviert. Die Not-Aus-Information kann z. B. an das Gebäudeautomatisierungssystem übertragen werden.

    • Bypassklappenstellung — Das Relais gibt die Bypassklappenstellung an. Die Änderung der Klappenstellung ist z. B. im Hausautomatisierungssystem erkennbar. Es gibt zwei Stellungen:
      • Sind die Relaiskontakte geöffnet, ist die Bypassklappe geöffnet und der Luftstrom wird am Wärmetauscher vorbeigeleitet (als Sommerstellung bekannt).
      • Sind die Relaiskontakte geschlossen, ist die Bypassklappe geschlossen und der Luftstrom wird durch den Wärmetauscher geleitet (als Winterstellung bekannt).

    • Regelung des Kanal-Wärmetauschers — Diese Einstellung wird in Ausnahmesituationen verwendet, wenn ein Kanal-Wärmetauscher im Lüftungskanal installiert wurde. Das Relais kann zur Steuerung von Geräten verwendet werden, die mit der Verwendung des Kanal-Wärmetauschers zusammenhängen, wie z. B. eine Pumpe, ein Magnetventil usw. Für weitere Informationen siehe im Abschnitt Regelung des Kanal-Wärmetauschers.

      Anmerkung:

      Da die Spannung des Relais nur 24 V beträgt, können die vom Relais gesendeten Signale nicht direkt zur Steuerung der 230-VAC-Versorgung verwendet werden, so dass z. B. ein Schütz dazwischengeschaltet werden muss.

    • Nicht vorhanden — Die Relais-Funktion wird nicht verwendet.

    • Luft-Vorwärmung — Diese Einstellung wird im Lufterwärmer verwendet. Verwenden Sie das Relais zur Steuerung des Antriebs für den Wärmetauscher für Flüssigkeiten des Lufterwärmers.

    • Ein/Aus-Status — Das Relais ändert im Fehlerfall oder wenn das Gerät angehalten hat den Zustand.

  4. Der Betriebsmodus des 24-V-Relais des Lüftungsgeräts ist jetzt eingestellt.
