Zu- und Abluftströme einstellen
Dieser Abschnitt beschreibt, wie die Zuluft- und Abluftströme, d. h. die Leistungsstufe zwischen den Zuluft- und Abluftventilatoren eingestellt wird.
Stellen Sie die Luftströme entsprechend dem Lüftungsplan ein. Bringen Sie zunächst die Ventile in die richtigen Einstellpositionen. Stellen Sie dann die Ventilatoren so nahe wie möglich zum Idealwert ein, indem Sie sich am Ventilatorschema orientieren. Zum Einstellen des Gesamtluftstroms der Anlage können Sie die an das Gerät angeschlossenen oder mit dem Gerät gelieferten Messfühler verwenden. Messen Sie anschließend die Luftströme an den Ventilen und stellen Sie diese ein. Versuchen Sie, die Luftströme einzustellen, ohne sie mit den Ventilen zu drosseln. Dadurch wird die Anlage möglichst leise und energieeffizient.
Ist die Leistungsstufe zwischen den Luftströmen anfangs sehr hoch, muss das Lüftungsgerät möglicherweise zusätzliche Abtauzyklen bei Temperaturen unter Null Grad durchführen, wodurch sich die Anpassung der Luftströme erschwert.
Die Zu- und Ablufteinstellungen wurden bei der Inbetriebnahme des Vallox-Lüftungsgeräts von einer Fachkraft vorgenommen. Wenn Sie die Einstellungen bearbeiten, achten Sie darauf, dass sie mit dem Lüftungsplan übereinstimmen.
Ist die Außenluft sehr kalt (Aluminiumgerät: unter -10 °C; Kunststoffgerät: unter -3 °C), muss das Lüftungsgerät den Wärmetauscher möglicherweise abtauen. In diesem Fall können die Luftströme nicht eingestellt werden.
Das System gibt an, sobald das Gerät während der geführten Inbetriebnahme mit dem Abtauen des Wärmetauschers beginnt. Warten Sie, bis die Abtauung beendet ist.
Wenn Sie die Zu- und Abluftströme einstellen möchten:
- Wählen Sie Spezielle Einstellungen.

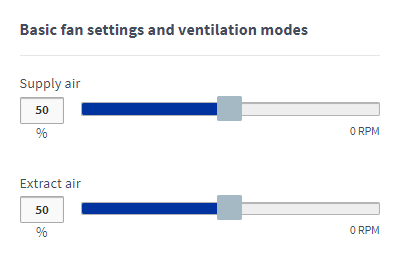

- Scrollen Sie durch die Anzeige, bis sie den Ventilator-Grundeinstellungen und Lüftungsmodi-Bereich sehen.
- Stellen Sie die Zuluftventilatorleistung als Prozentsatz der Maximalleistung ein, indem Sie den blauen Zuluft-Schieberegler bewegen. Die Ventilatorleistung (U/min) wird sich dementsprechend ändern.
- Messen und stellen Sie die maximalen Zuluftströme von den Ventilen ein.
- Stellen Sie die Abluftmenge als Prozentsatz der Maximalleistung ein, indem Sie den blauen Abluft-Schieberegler bewegen. Die Ventilatorleistung (U/min) wird sich dementsprechend ändern.
- Messen und stellen Sie die Abluftströme von den Ventilen ein.Die Einstellungen der Zu- und Abluftströme ist jetzt abgeschlossen.
- Tragen Sie die Soll-Prozentsätze in das Messprotokoll ein.
