Sisendi seaded
Ventilatsiooniseadmel on kolm sisendit: üks analoogsisend ja kaks digitaalsisendit. Saate igale sisendile määrata erinevad funktsioonid vastavalt alltoodud tabelile. Digitaaljuhtimist saab teostada surunupu või klahvlülitiga. Mõlemad digitaalsisendid tunnevad lüliti tüübi automaatselt ära.
Analoog- ja digitaalsisendite võimalike kasutusviiside hulka kuuluvad nõudlus ventilatsiooni võimendamiseks õhupuhastilt/tsentraalselt tolmuimemissüsteemilt või nupp kohandatud režiimi aktiveerimiseks kamina juures.
Surunupu funktsioonid aktiveeritakse alati nupu vabastamisel. Surunupu funktsiooni tühistamiseks hoidke nuppu all viis sekundit. Klahvlüliti funktsioon käivitatakse lüliti asendi kaudu. Kui lüliti pööratakse asendisse SISSE, aktiveeritakse funktsioon. Kui lüliti pööratakse asendisse VÄLJA, deaktiveeritakse funktsioon. Klahvlüliti funktsiooni saate tühistada, hoides lülitit all viis sekundit.
Kui pöörate klahvlüliti esimest korda asendisse SISSE, aktiveeritakse funktsioon pärast viiesekundilist viivitust. Pärast esimest korda aktiveeritakse funktsioon kohe.
Klahvlülitit saab kasutada ka surunupu funktsiooni aktiveerimiseks. Selleks lülitage lüliti asendisse SISSE vähem kui viieks sekundiks. Surunupu funktsiooni tühistamiseks hoidke klahvlülitit asendis SISSE rohkem kui viis sekundit.
Viimasena valitud režiim mis tahes kasutajaliidesest jääb aktiivseks.
Saate teha muudatusi kolmes sisendis Sisendi seaded menüüs.
Ventilatsiooniseadme analoogsisendi või digitaalsisendite muutmiseks:
- Valige Seaded.
- Valige Eriseaded noolenuppe kasutades.
- Valige OK.
- Valige I/O ja siini seaded noolenuppe kasutades.

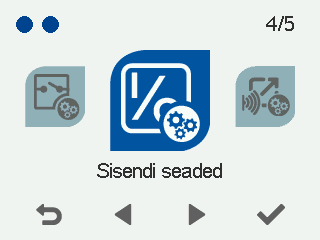

- Valige Sisendi seaded nooleklahvidega
- Valige OK.

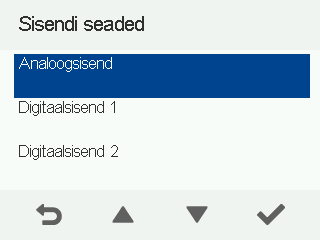

Seadistus Sisendi seaded ekraan avaneb:
- Valige sisend, sirvides menüüd nooleklahvidega. Vajutage OK sisendil, mida soovite valida. Valikud on:
Analoogsisend — Valige analoogsisendi funktsioon.
Valikud on toodud alljärgnevas tabelis:
Tabel 1. Analoogsisendi funktsioonid Funktsioon Pingeklass Stopp, Eemal, Kodus, Võimendus, 0,1–1,0 V, 2–4 V, 5–7 V, 8–10 V — Kaugjälgimissüsteem kasutab neid pingesignaale ventilatsiooni juhtimiseks, muutes ventilatsiooni režiimi. Stopp=0,1–1,0 V, Eemal= 2–4 V, Kodus= 5–7 V, Võimendus= 8–10 V Sissepuhkeõhu temperatuuri juhtimine, 0–10 V = +5°C – +25°C — Kaugjälgimissüsteem kasutab neid pingesignaale ventilatsiooni juhtimiseks, reguleerides sissepuhkeõhu temperatuuri. 0–10 V = +5°C – +25°C Digitaalsisend 1/Digitaalsisend 2 — Määrake funktsioon digitaalsisendile 1 või 2.
Valikud on toodud alljärgnevas tabelis:
Tabel 2. Digitaalsisendi juhtfunktsioonid Funktsioon Klahvlüliti Surunupp 0 V 24 V 24 V impulss vähem kui 5 sekundi jooksul Kohandatud režiim väljas/sees
0 V / 24 V
Väljas Sees Sees määratud aja jooksul Kodus/Eemal
0 V / 24 V
Ei tööta režiimis Boost režiimi kiirus.
. Ära Lülitab režiimide vahel . ja Eemal. Sunnitud Kohandatud režiim väljas/sees
0 V / 24 V
Väljas Sees Sees määratud aja jooksul Hädaseiskamine / tavatalitlus
0 V / 24 V
Seade lülitub välja Tavatalitlus - Võimendus väljas/sees
0 V / 24 V
Kui tehosterežiim inaktiveeritakse, lülitub seade tagasi eelmisesse ventilatsioonirežiimi.
Väljas Sees Sisselülitatud määratud ajaks. Tavatalitlus / soojusvaheti möödaviik
0 V / 24 V
Automaatne Möödaviik Lülitab möödaviigurežiimi Nädalakell väljas/sees
0 V / 24 V
Väljas Sees Lülitab nädalakella režiimi Programmeeritav sisend väljas/sees
0 V / 24 V
Väljas Sees Sees määratud aja jooksul
MÄRKUS:Korraga saab aktiivne olla ainult üks funktsioon ühe sisendi kohta.
- Kui olete lõpetanud, valige Tagasi kaks korda:
