Modbus seaded

Kui ventilatsiooniseade on ühendatud nt hoone automaatikasüsteemiga Modbusi kaudu, konfigureerige Modbusi seaded. Modbusi seaded on:
  • Ventilatsiooniseadme Modbusi aadress
  • Modbusi andmeside kiirus
  • Modbusi paarsus
  • Modbusi stopp-bitt.
Kõigi Modbusi seadete konfiguratsioon on kirjeldatud allpool eelnimetatud järjekorras. Te saate neid juhiseid kasutada ka üksikute seadete, näiteks Modbusi aadressi konfigureerimisel.

Modbus seadete konfigureerimiseks:

  1. Valige Seaded.
  2. Valige Eriseaded noolenuppe kasutades.
  3. Valige OK.
  4. Valige I/O ja siini seaded noolenuppe kasutades.

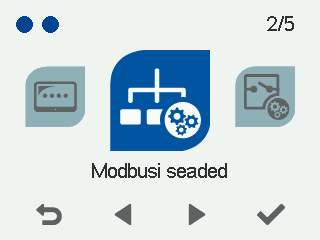

  5. Valige Modbusi seaded nooleklahvidega:
  6. Valige OK.

    Seadistus Modbus 1/4 ekraan avaneb.

  7. Kasutage Pluss ja Miinus nupud ventilatsiooniseadme Modbus-aadressi seadistamiseks. Saate määrata aadressi vahemikus 1 kuni 247.
  8. Valige Paremnool.

    Seadistus Modbus 2/4 ekraan avaneb.

  9. Kasutage Pluss ja Miinus nupud Modbus-i seadistamiseks Andmeedastuskiirus. Valikud on 9600, 19200, 38400, 57600 ja 115200.
  10. Valige Paremnool.

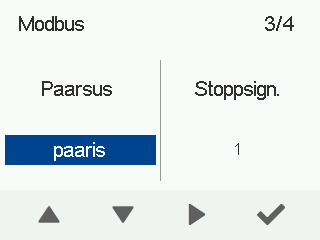

  11. Seadistus Modbus 3/4 ekraan avaneb.
  12. Kasutage Üles nool ja Alla nool nupud Modbus-i seadistamiseks Paarsus. Valikud on:

    • ei — Paarsus puudub

    • paaris — Paarispaarsus

    • paaritu — Paaritu paarsus.

  13. Valige Paremnool.

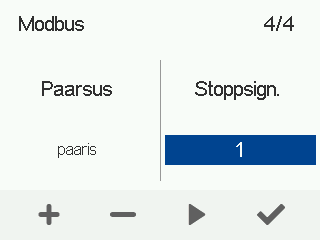

    Seadistus Modbus 4/4 ekraan avaneb.

  14. Kasutage Pluss ja Miinus nupud Modbus-i seadistamiseks Peatus. Valikud on 1 või 2.
  15. Valige OK.
Modbus seaded on nüüd seadistatud.
