Kanaliradiaatori juhtimine

Kanali radiaatori saab paigutada välis- või sissepuhkeõhu kanalisse. Kui kanali radiaator paigutatakse välisõhu kanalisse, saab seda kasutada eelsoojendamiseks ja/või jahutamiseks. Kui kanali radiaator paigutatakse sissepuhkeõhu kanalisse, saab seda kasutada ainult jahutamiseks.

Kanali radiaatori saab seadistada töötama automaatselt või käsitsi.

  • Automaatne — Suvel säilitatakse määratud sissepuhkeõhu temperatuur. Talvel lülitatakse kanali radiaator sisse, kui välisõhu temperatuur langeb alla talvise seadistuse.
  • Kasutusjuhend — Suvel lülitatakse kanali radiaator sisse, kui välisõhu temperatuur tõuseb üle suvise seadistuse. Talvel lülitatakse kanali radiaator sisse, kui välisõhu temperatuur langeb alla talvise seadistuse.
Sissepuhkeõhu kanali kondensatsiooniriski kõrvaldamiseks otsustage, kas sissepuhkeõhu piirmäära reguleeritakse automaatselt või käsitsi:
  • Automaatne — Sissepuhkeõhu piirmäära reguleeritakse automaatselt vastavalt väljatõmbeõhu kastepunktile. Kui sissepuhkeõhu temperatuur langeb liiga madalale, lülitatakse kanaliradiaator välja.
  • Kasutusjuhend — Sissepuhkeõhu piirmäära saab seadistada käsitsi. Kui sissepuhkeõhu temperatuur langeb alla seadistatud väärtuse, lülitatakse kanaliradiaator välja.
TÄHTIS:

Palun arvestage kondensatsiooniriskiga kanaliradiaatori seadete muutmisel.

  1. Valige Seaded.
  2. Valige Eriseaded noolenuppe kasutades.
  3. Valige OK.
  4. Valige I/O ja siini seaded noolenuppe kasutades.
  5. Valige OK.
  6. Valige Relee seaded noolenuppe kasutades.
  7. Valige OK.

    Seadistus Relee seaded Ekraan avaneb.

  8. Valige Kanaliradiaatori juhtimine relee töörežiimina nooleklahvidega.

    Seadistus Kanaliradiaatori seaded Ekraan avaneb.

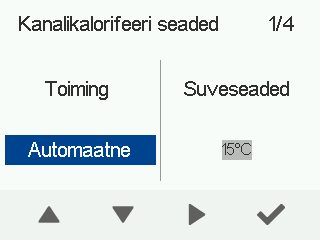

  9. Seadistage kanaliradiaatori töörežiim nooleklahvidega. Valikud on:
    • Automaatne
    • Kasutusjuhend
  10. Valige Paremnool.

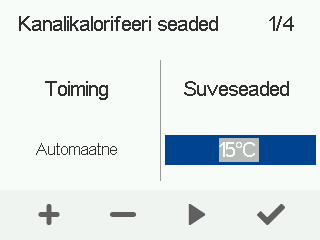

  11. Kasutage Pluss ja Miinus nupud suveseade seadistamiseks.
    MÄRKUS:

    Kui olete valinud automaatse kanaliradiaatori töörežiimi, ei saa te suveseadet muuta. Suveseade on seadistatav vahemikus +10°C kuni +25°C. Tehaseseadistus on +15°C.

  12. Valige Paremnool.

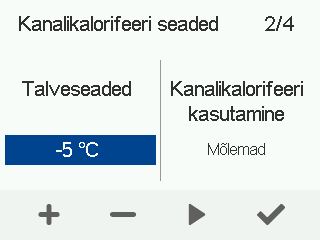

  13. Kasutage Pluss ja Miinus nupud talviseade seadistamiseks. Talviseade on seadistatav vahemikus -10°C kuni +5°C.
  14. Valige Paremnool.

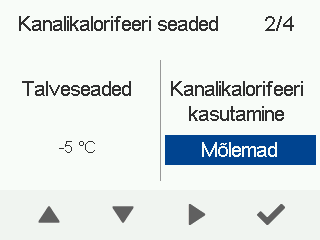

  15. Kasutage nooleklahve kanaliradiaatori töörežiimi valimiseks.

    Valikuvõimalused on järgmised:

    • Mõlemad — Kanaliradiaatorit kasutatakse eelsoojendamiseks ja jahutamiseks.
    • Eelküte — Kanaliradiaatorit kasutatakse ainult eelsoojendamiseks.
    • Jahutus — Kanaliradiaatorit kasutatakse ainult jahutamiseks.
  16. Valige Paremnool.
  17. Kasutage nooleklahve sissepuhkeõhu piirmäära reguleerimisviisi konfigureerimiseks. Valikud on:
    • Automaatne — Sissepuhkeõhu piirmäära reguleeritakse automaatselt vastavalt väljatõmbeõhu kastepunktile.
    • Kasutusjuhend — Sissepuhkeõhu piirmäära saab seadistada käsitsi.
  18. Valige Paremnool.
  19. Kasutage nooleklahve sissepuhkeõhu piirmäära reguleerimisviisi konfigureerimiseks. Sissepuhkeõhu piirmäära reguleeritakse vahemikus +12°C kuni +25°C
    MÄRKUS:

    Kui olete valinud automaatse sissepuhkeõhu piirmäära reguleerimise, ei saa te sissepuhkeõhu piirmäära käsitsi reguleerida.

  20. Valige Paremnool.
  21. Seadistus Välisanduri seaded Ekraan avaneb.

    Kasutage nooleklahve välisanduri töörežiimi konfigureerimiseks. Valikud on:

    • Pole — Kanaliradiaator asub välisõhu kanalis ja välist andurit ei ole ühendatud.
    • Välisõhu kanaliradiaatori juhtimine — Kanaliradiaator ja välisandur asuvad välisõhu kanalis.
    • Õhu soojenduse juhtimine — Ei kasutata kanaliradiaatori juhtimiseks.
    • Sissepuhkeõhu kanaliradiaatori juhtimine — Kanaliradiaator ja välisandur asuvad sissepuhkeõhu kanalis.
