MyVallox juhtpaneeli paigaldamine

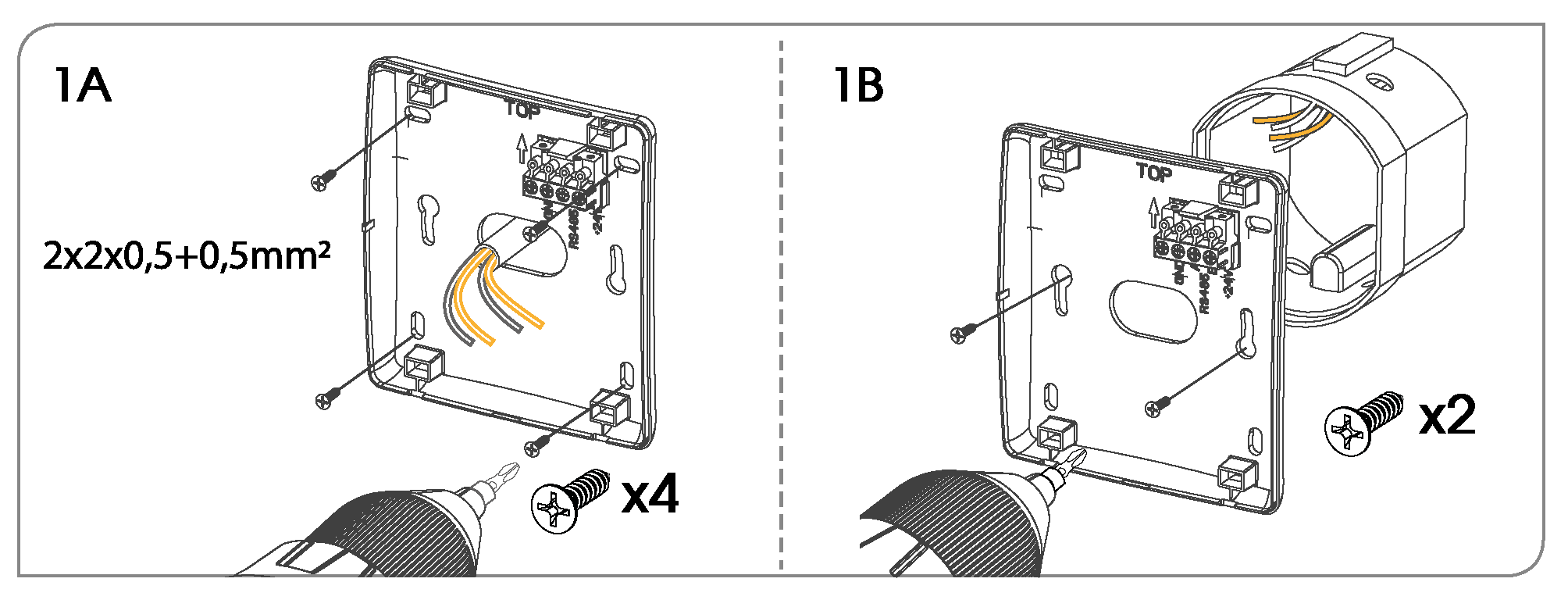

  1. Kinnitage juhtpaneeli tagaosa kruviga seinale vastavalt pildile 1A või harukarpi vastavalt pildile 1B.

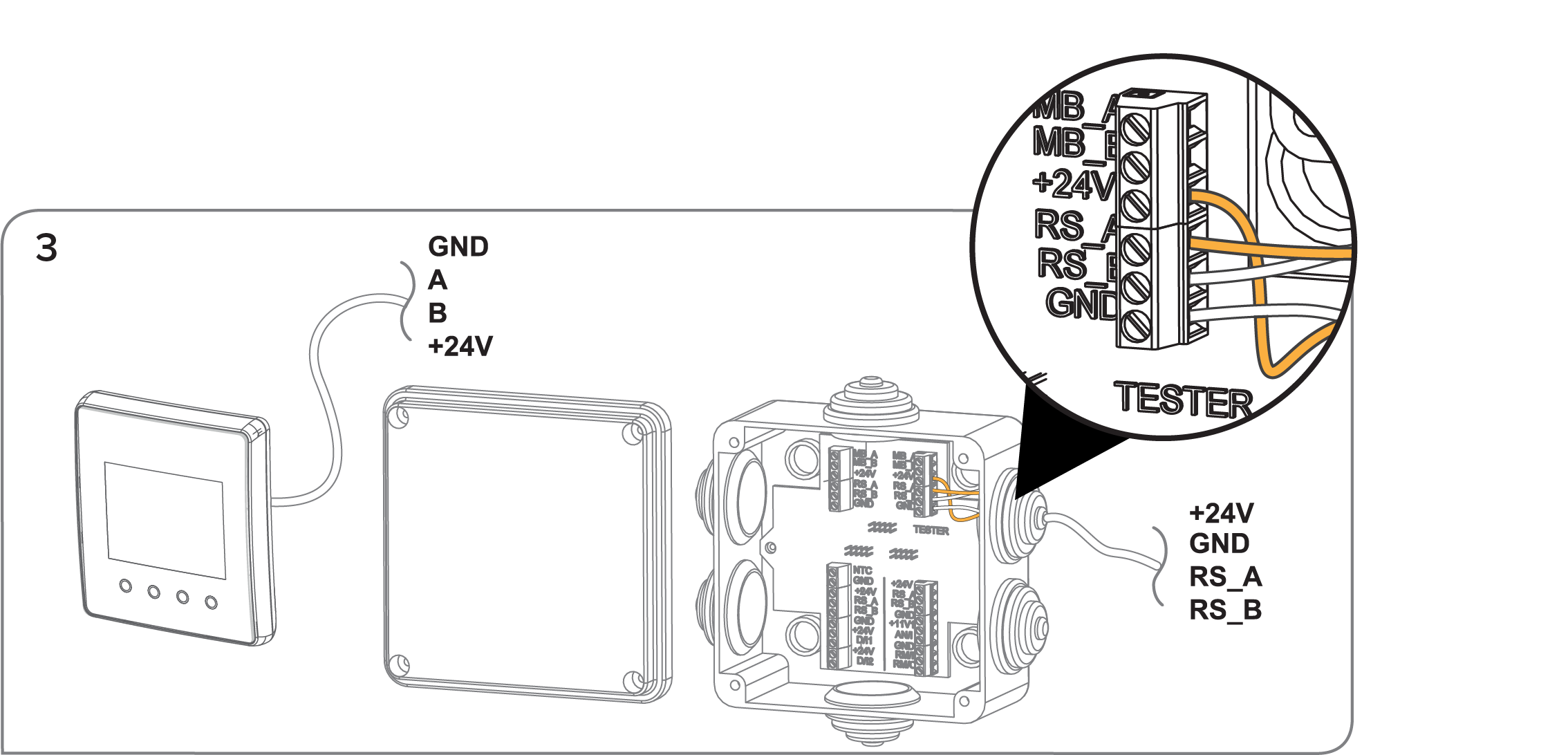

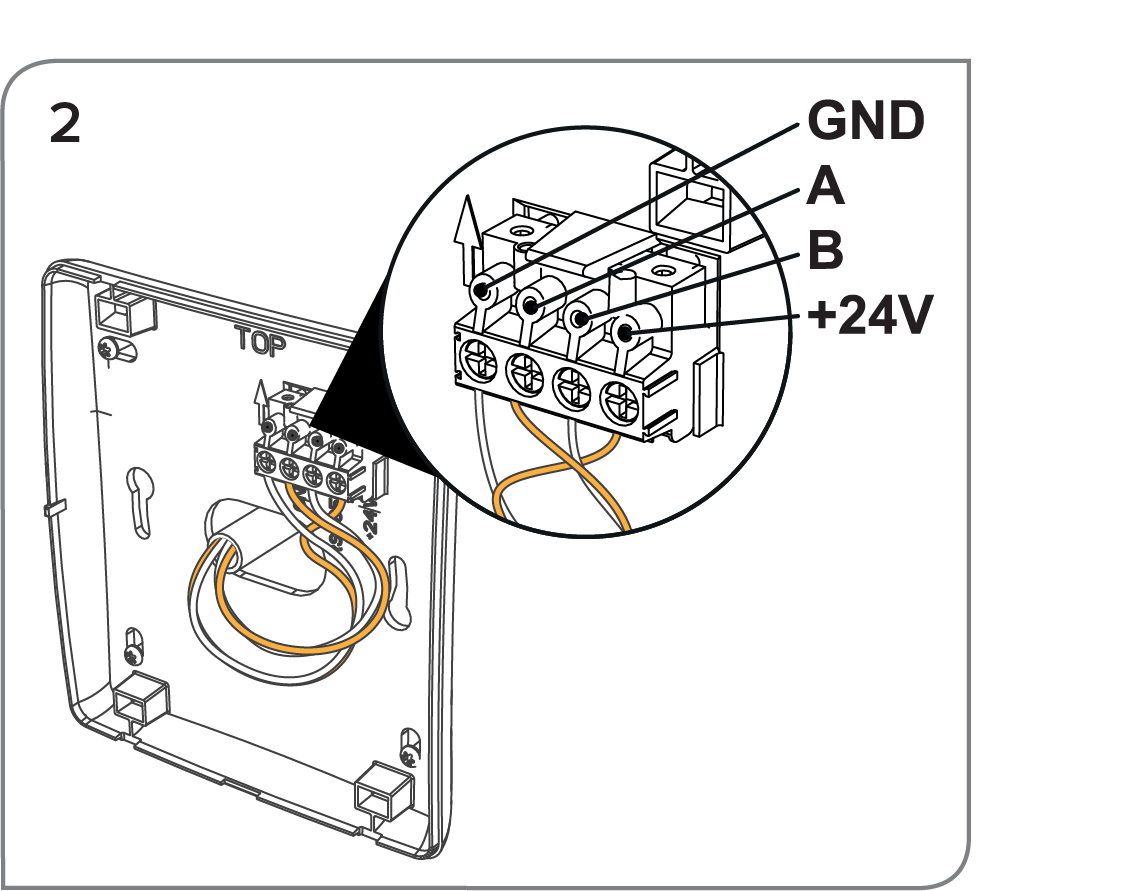

  2. Ühendage juhtmed juhtpaneeli ja ventilatsiooniüksuse välise ühenduskarbi külge vastavalt piltidele 2 ja 3.

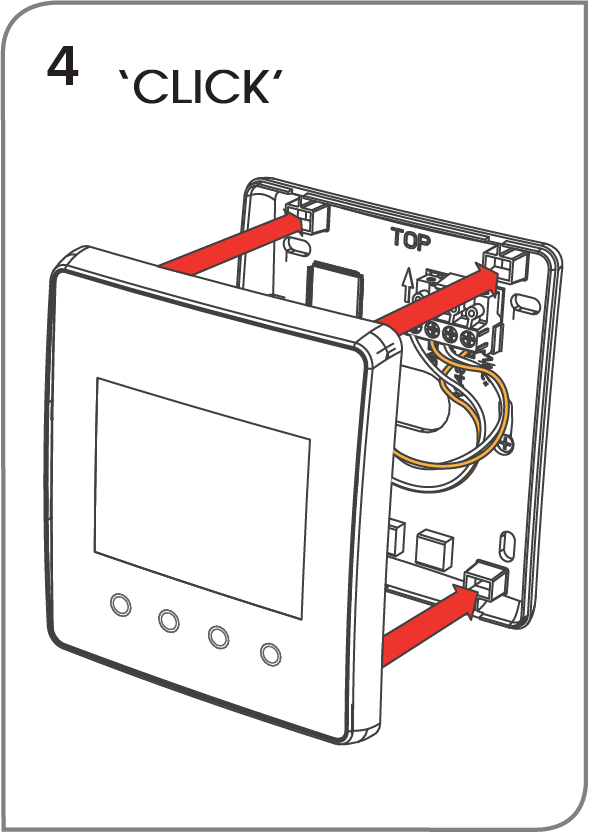

  3. Lükake paneeli esikate kohale. Kui kate on õigesti paika lukustunud, kuulete klõpsatust.

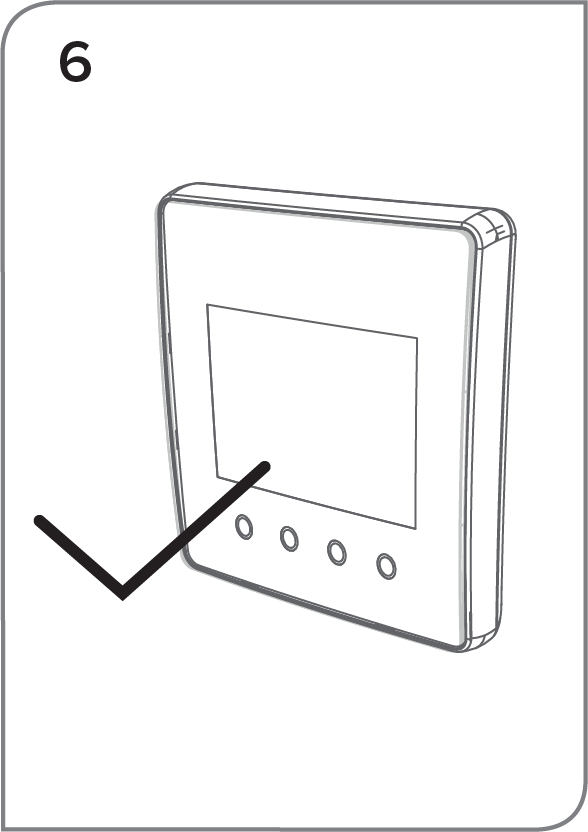

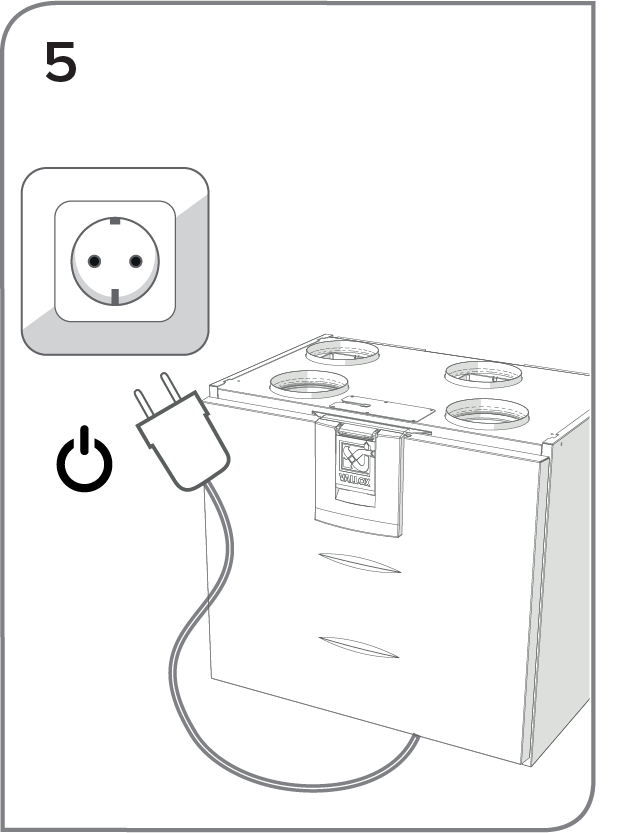

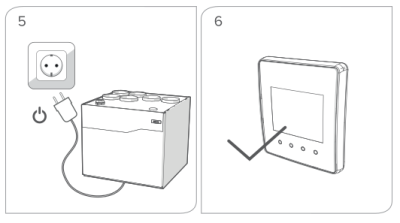

  4. Ühendage ventilatsiooniseade vooluvõrku. Kui juhtmed on õigesti ühendatud, lülituvad nii üksus kui ka juhtpaneel sisse.

Kui peate juhtpaneeli esikatte eemaldama, ühendage üksus esmalt vooluvõrgust lahti. Eemaldage esikate, keerates paneeli allosas olevaid fiksaatoreid kruvikeerajaga 90° ja tõmmates esikatte esmalt allosa välja.
