Reläinställningar
I Reläinställningar-menyn kan du välja funktionsläget för ventilationsaggregatets 24 V relä. Endast ett driftsläge kan väljas i gången.
Informationen är också tillgänglig via Modbus.
Att ställa in driftsläget för ventilationsaggregatets relä:
- Välj Inställningar.

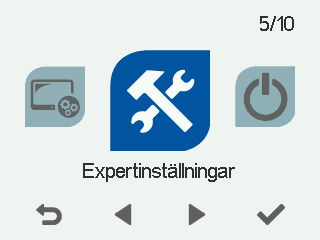

- Välj Expertinställningar med pilknapparna.
- Välj OK.

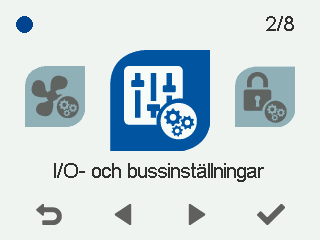

- Välj I/O- och bussinställningar med pilknapparna.
- Välj OK.

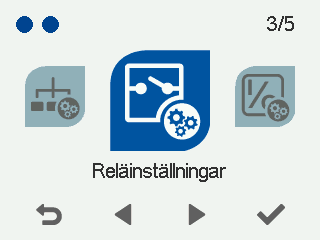

- Välj Reläinställningar med pilknapparna.
- Välj OK.

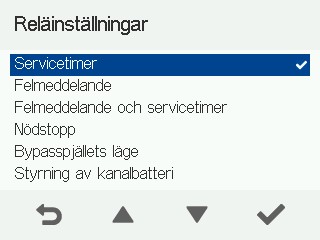

Reläinställningar-skärmen öppnas.
- Använd pilknapparna för att välja driftsläget för 24 V reläet. Alternativen beskrivs i tabellen nedan:
Tabell 1. Reläfunktioner Funktion Ändarna stängda Ändarna öppna Servicetimer — När aggregatets servicetimer är aktiverad ändrar reläet läge. Denna lägesändring kan till exempel läsas av byggnadens automationssystem.
Normal drift
Servicetimer
Felmeddelande — Om ett fel uppstår i ventilationsaggregatet ändrar reläet läge. Denna lägesändring kan till exempel läsas av byggnadens automationssystem. Felet registreras även i felloggen.
Normal drift
Felsituation Felmeddelande och påminnelse om underhåll — Om aggregatets servicetimer är aktiverad eller om det uppstår ett fel i ventilationsaggregatet eller om aggregatet har stängts av, ändrar reläet läge. Denna lägesändring kan till exempel läsas av byggnadens automationssystem. Servicetimern meddelar användaren var fjärde månad (fabriksinställning) att det är dags för underhåll. För mer information, se Underhåll.
Normal drift
Påminnelse om underhåll/fel
Nödstopp — Om aggregatets nödstopp aktiveras ändrar reläet läge. Nödstoppet aktiveras vanligtvis av en extern signal som tas emot via den digitala ingången. Informationen om nödstopp kan till exempel skickas till byggnadsautomationssystemet.
Normal drift
Nödstopp
Bypass-spjällets position — Reläet visar ställningen på bypass-spjället. Denna lägesändring kan till exempel läsas av byggnadens automationssystem.
Värmeåtervinning
Värmeväxlarens bypass
Styrning av kanalbatteri — Denna inställning används i särskilda situationer där ett kanalbatteri har installerats i ventilationskanalen. Reläet kan användas för att styra enheter som är anslutna till kanalbatteriet, till exempel pumpen, magnetventilen osv. För mer information, se Styrning av kanalbatteri.
OBS:Reläets spänning är endast 24 V, så informationen kan inte användas direkt för att styra 230 VAC-matningen, utan det krävs till exempel ett anslutningsdon däremellan.
På
Av
Ingen — Reläet är inte i bruk.
Normal drift Normal drift Luftvärme — Denna inställning används i varmluftsvärmaren. Använd reläet för att styra vätskeradiatorns reglerapparat på varmluftsvärmaren.
På Av På/av läge — Reläet ändrar läge i felsituationer eller när aggregatet har stannat.
Normal drift Felsituation/aggregatet har stannat - Bekräfta ditt val genom att klicka på Välj:
- När du har bekräftat valet, klicka på Tillbaka:
