Konfiguration av relä-inställningar

Reläet används för att styra anordningar som är anslutna till kanalvärmaren, såsom pumpen eller magnetventilen. Observera att reläspänningen är endast 24 V, så till exempel en kontaktanordning måste användas för att styra 230 VAC relämatningen.

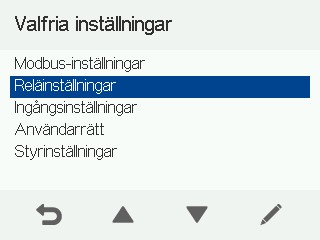

  1. Öppna Reläinställningar.
  2. Välj en reläinställning.

    • Välj Påminnelse om underhåll för att informera till exempel spiskåpan eller fastighetsautomationssystemet att ett filter behöver bytas.

    • Välj Felmeddelande för att informera till exempel spiskåpan eller fastighetsautomationssystemet om fel i ventilationsaggregatet.

    • Välj Felmeddelande och påminnelse om underhåll för att informera till exempel spiskåpan eller fastighetsautomationssystemet om ett fel i ventilationsaggregatet och att ett filter behöver bytas.

    • Välj Nödstopp för att informera till exempel spiskåpan eller fastighetsautomationssystemet när nödstoppet är aktiverat.

    • Välj Bypass-spjällets position för att informera fastighetsautomationssystemet om positionen för ventilationsaggregatets bypass-spjäll. Alternativen är värmeåtervinning eller bypass-läge.

    • Välj Styrning av kanalbatteri när ventilationsaggregatet används för att styra ventilationsaggregatets externa vätskeradiator, till exempel en MLV radiator. Denna inställning väljs i speciella situationer när ett kanalbatteri har installerats i ventilationskanalsystemet.

    • Välj Luftvärmning när ventilationsaggregatet används för att styra exempelvis en vattenburen radiator i tilluftskanalen.

    • Välj På/Av-status för att meddela till exempel fastighetsautomationssystemet när ventilationsaggregatet har stängts av eller fläktarna har stoppats. Inställningen På/Av kan också användas för att styra externa spjällventiler.

  3. Konfigurera relä-inställningen.
  4. Fortsätt installationen genom att välja OK:
