Ustawienia Modbus

Jeżeli urządzenie wentylacyjne jest podłączone np. do systemu automatyki budynku przez magistralę Modbus, należy skonfigurować ustawienia Modbus. Ustawienia Modbus to:
  • Adres Modbus urządzenia wentylacyjnego
  • Szybkość transmisji magistrali Modbus
  • Parzystość magistrali Modbus
  • Bit stopu magistrali Modbus.
Konfiguracja wszystkich ustawień Modbus jest opisana poniżej w wyżej wymienionej kolejności. Można również odnieść się do tych instrukcji podczas konfigurowania poszczególnych ustawień, takich jak adres Modbus.

Aby skonfigurować ustawienia Modbus:

  1. Wybierz Ustawienia.
  2. Wybierz Ustawienia zaawansowane za pomocą przycisków strzałek.
  3. Wybierz OK.
  4. Wybierz Ustawienia We/Wy i magistrali za pomocą przycisków strzałek.

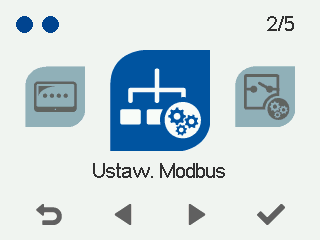

  5. Wybierz Ustawienia Modbus za pomocą przycisków strzałek:
  6. Wybierz OK.

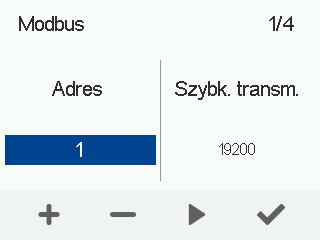

    Zostanie otwarty ekran Modbus 1/4.

  7. Użyj przycisków Plus i Minus, aby ustawić adres Modbus urządzenia wentylacyjnego. Można ustawić adres w zakresie od 1 do 247.
  8. Wybierz przycisk Strzałki w prawo.

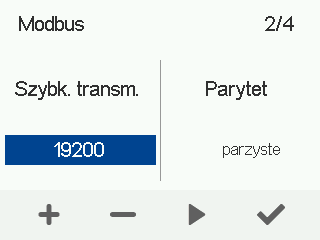

    Zostanie otwarty ekran Modbus 2/4.

  9. Użyj przycisków Plus i Minus, aby ustawić Szybkość transmisji Modbus. Dostępne opcje to 9600, 19200, 38400, 57600 i 115200.
  10. Wybierz przycisk Strzałki w prawo.

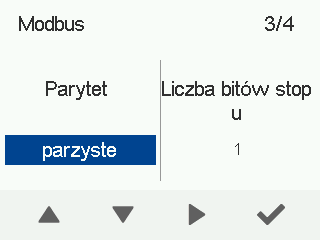

  11. Zostanie otwarty ekran Modbus 3/4.
  12. Użyj przycisków Strzałki w górę i Strzałki w dół, aby ustawić Parzystość Modbus. Dostępne opcje to:

    • brak — brak parzystości

    • parzysty — parzystość parzysta

    • nieparzysty — parzystość nieparzysta.

  13. Wybierz przycisk Strzałki w prawo.

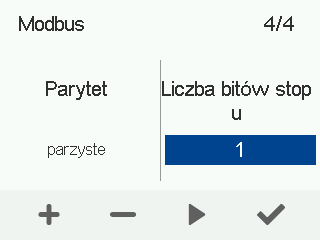

    Zostanie otwarty ekran Modbus 4/4.

  14. Użyj przycisków Plus i Minus, aby ustawić Bit stopu Modbus. Dostępne opcje to 1 lub 2.
  15. Wybierz OK.
Ustawienia Modbus zostały teraz skonfigurowane.
