Instalacja panelu sterowania MyVallox

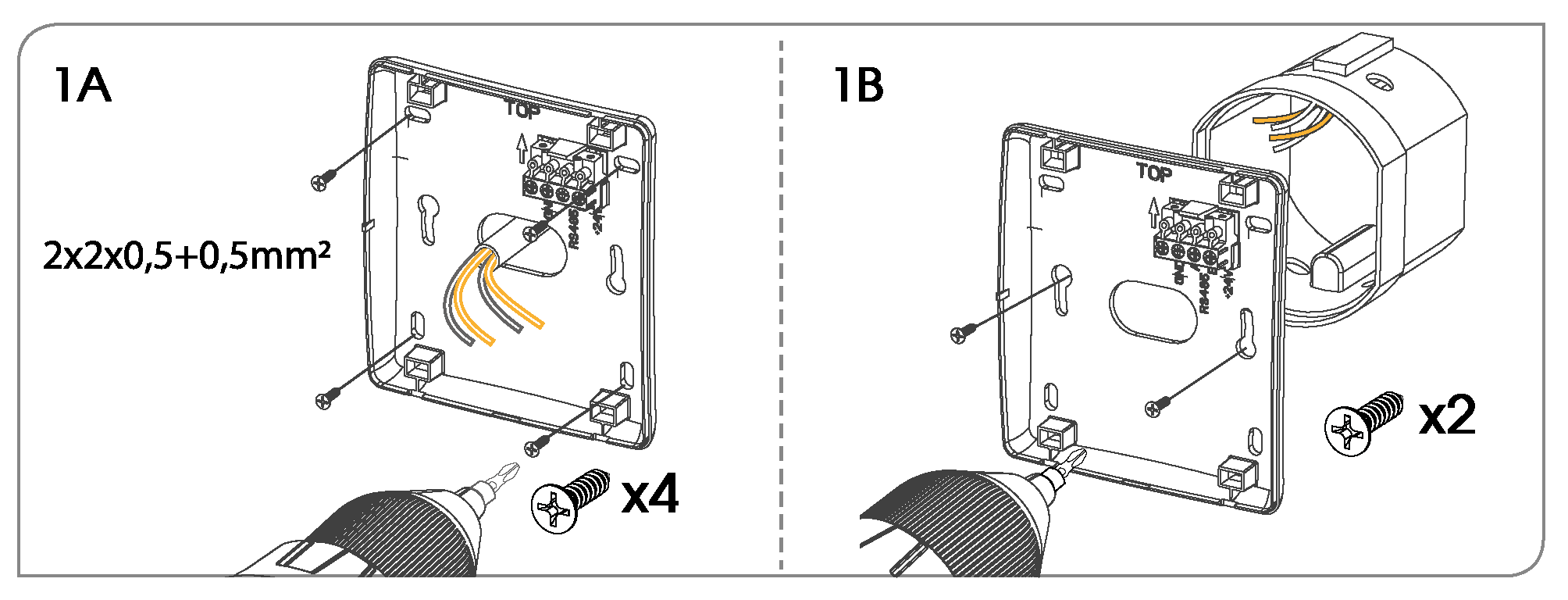

  1. Przykręć tylną część panelu sterowania do ściany zgodnie z rysunkiem 1A lub do puszki przyłączeniowej zgodnie z rysunkiem 1B.

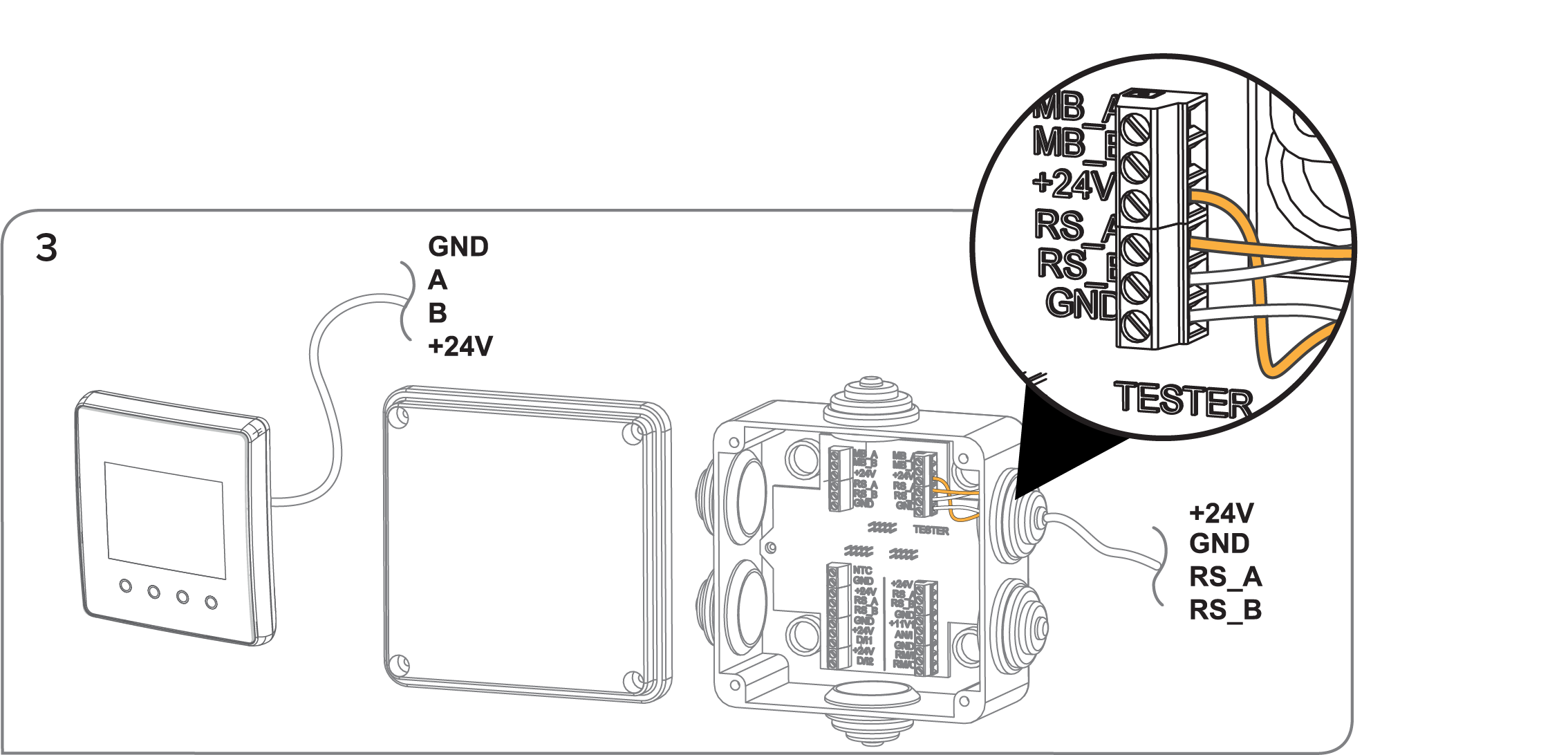

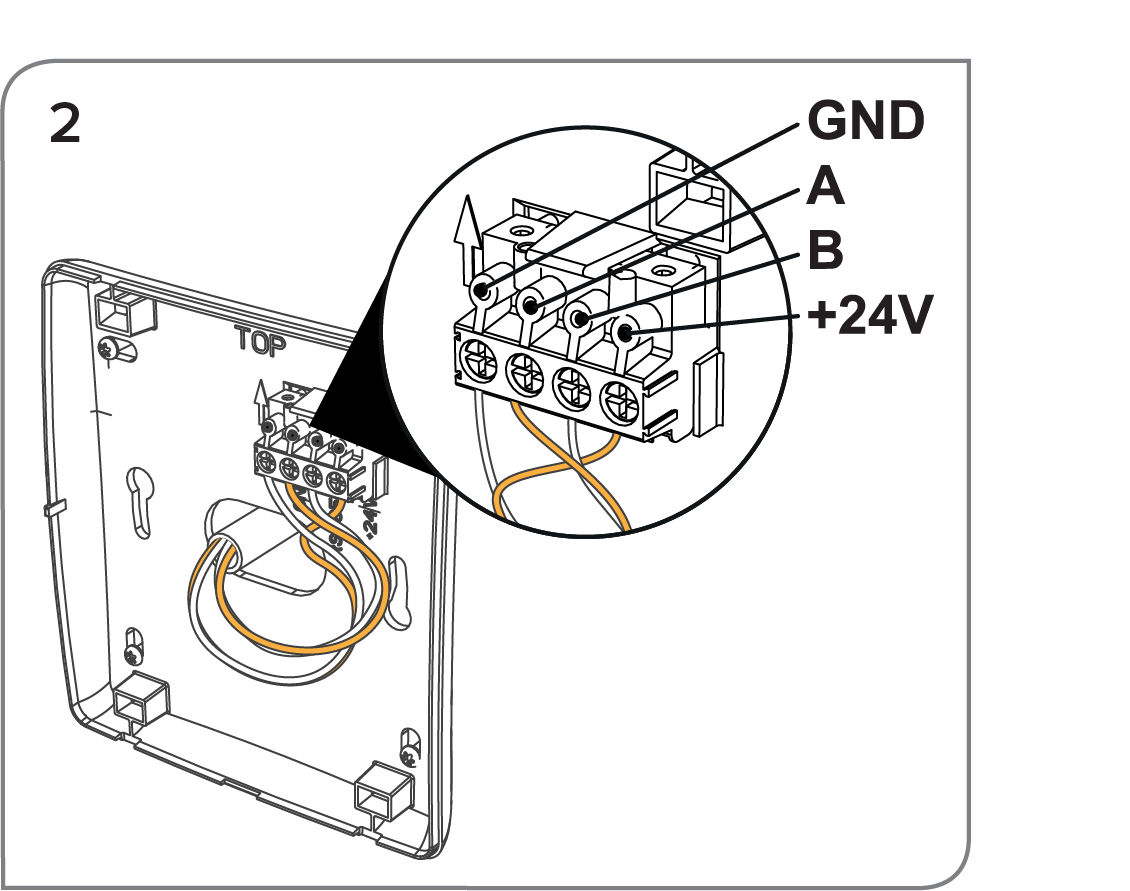

  2. Podłącz przewody do panelu sterowania i zewnętrznej skrzynki przyłączeniowej urządzenia wentylacyjnego zgodnie z rysunkami 2 i 3.
  3. Wciśnij przednią pokrywę panelu. Gdy pokrywa zostanie zablokowana na swoim miejscu, usłyszysz kliknięcie.

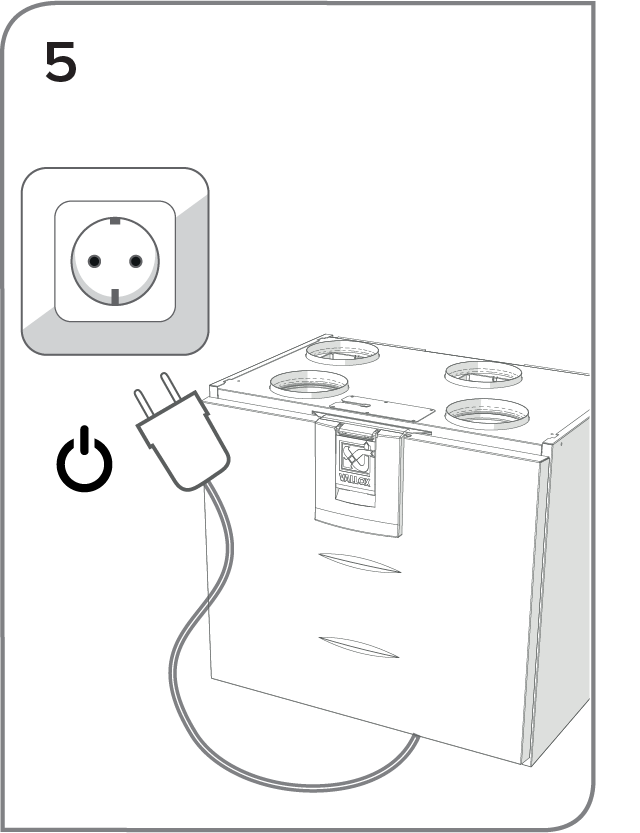

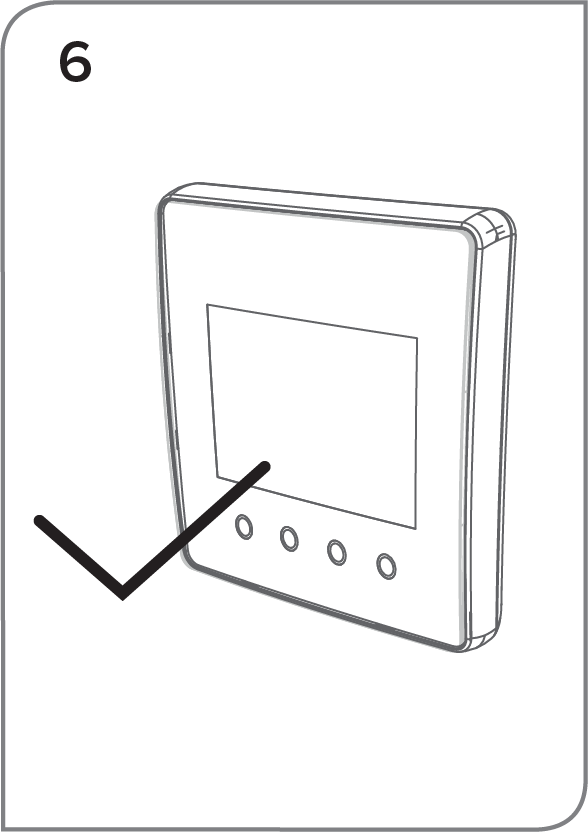

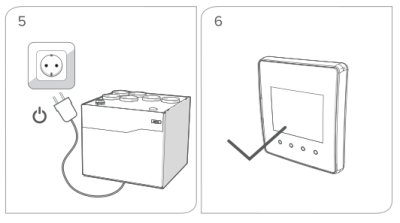

  4. Podłącz urządzenie wentylacyjne do zasilania. Jeśli przewody są prawidłowo podłączone, zarówno urządzenie, jak i panel sterowania włączą się.

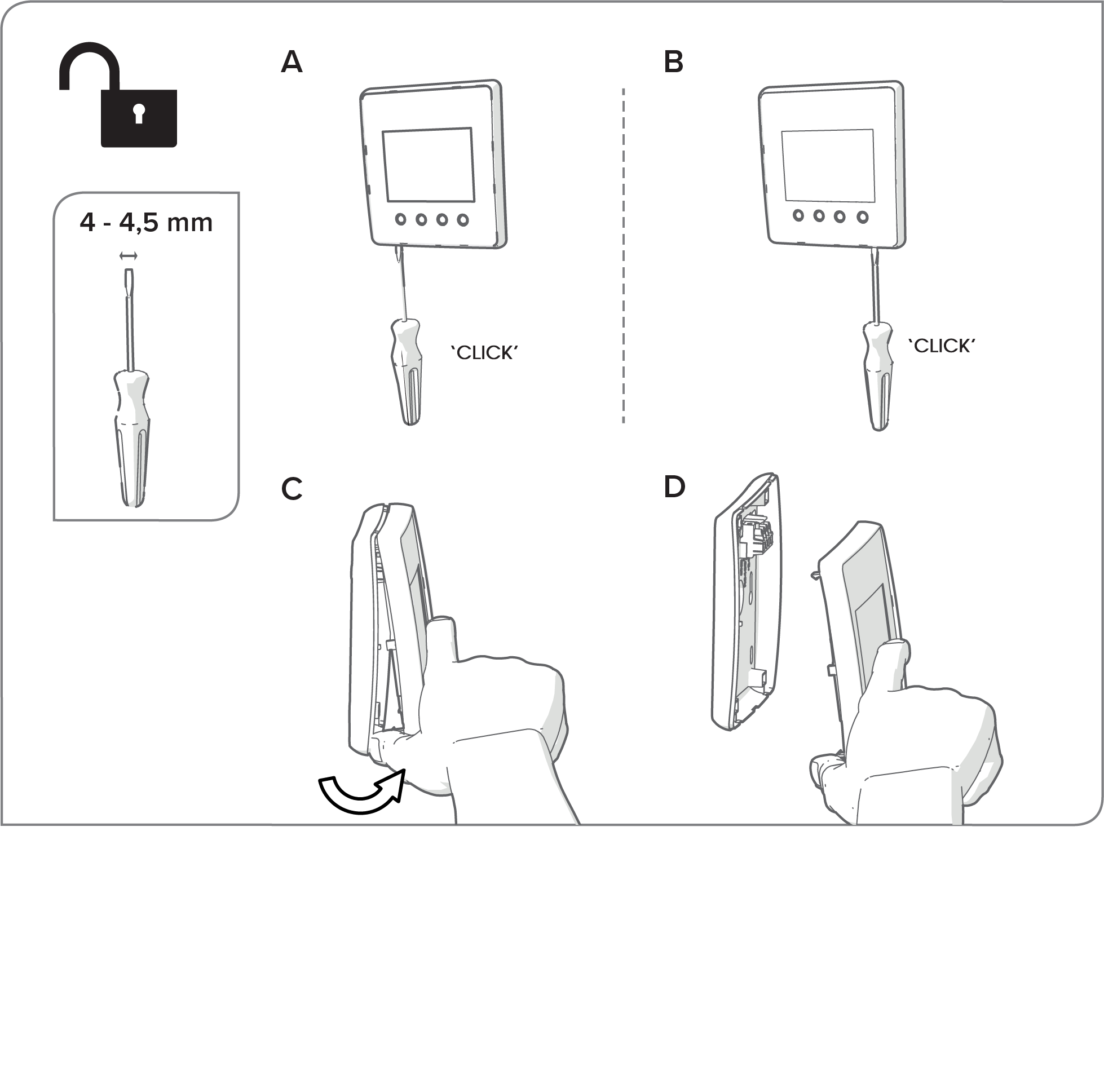

Jeśli musisz zdjąć przednią pokrywę panelu sterowania, najpierw należy odłączyć urządzenie od zasilania. Zdejmij przednią pokrywę, obracając zatrzaski na dole panelu o 90° za pomocą śrubokręta, a następnie wyciągnij najpierw dolną część przedniej pokrywy.
