Sterowanie nagrzewnicą kanałową

Nagrzewnica kanałowa może być umieszczona w kanale powietrza zewnętrznego lub nawiewanego. Jeśli nagrzewnica kanałowa jest umieszczona w kanale powietrza zewnętrznego, może być używana do wstępnego ogrzewania i/lub chłodzenia. Jeśli nagrzewnica kanałowa jest umieszczona w kanale powietrza nawiewanego, może być używana tylko do chłodzenia.

Nagrzewnica kanałowa może być ustawiona do pracy automatycznej lub ręcznej.

  • Automatyczny — latem utrzymywana jest ustawiona temperatura powietrza nawiewanego. Zimą nagrzewnica kanałowa jest włączana, gdy temperatura powietrza zewnętrznego spada poniżej ustawienia zimowego.
  • Instrukcja — latem nagrzewnica kanałowa jest włączana, gdy temperatura powietrza zewnętrznego wzrasta powyżej ustawienia letniego. Zimą nagrzewnica kanałowa jest włączana, gdy temperatura powietrza zewnętrznego spada poniżej ustawienia zimowego.
Aby wyeliminować ryzyko kondensacji w kanale powietrza nawiewanego, należy zdecydować, czy limit powietrza nawiewanego jest regulowany automatycznie czy ręcznie:
  • Automatyczny — limit powietrza nawiewanego jest regulowany automatycznie zgodnie z punktem rosy powietrza wywiewanego. Gdy temperatura powietrza nawiewanego spadnie zbyt nisko, nagrzewnica kanałowa jest wyłączana.
  • Instrukcja — limit powietrza nawiewanego można ustawić ręcznie. Gdy temperatura powietrza nawiewanego spadnie poniżej ustawionej wartości, nagrzewnica kanałowa jest wyłączana.
WAŻNE:

Należy pamiętać o ryzyku kondensacji przy zmianie ustawień nagrzewnicy kanałowej.

  1. Wybierz Ustawienia.
  2. Wybierz Ustawienia zaawansowane za pomocą przycisków strzałek.
  3. Wybierz OK.
  4. Wybierz Ustawienia We/Wy i magistrali za pomocą przycisków strzałek.
  5. Wybierz OK.
  6. Wybierz Ustawienia przekaźnika za pomocą przycisków strzałek.
  7. Wybierz OK.

    Zostanie otwarty ekran Ustawienia przekaźnika.

  8. Wybierz Sterowanie nagrzewnicą kanałową jako tryb pracy przekaźnika za pomocą przycisków strzałek.

    Zostanie otwarty ekran Ustawienia nagrzewnicy kanałowej.

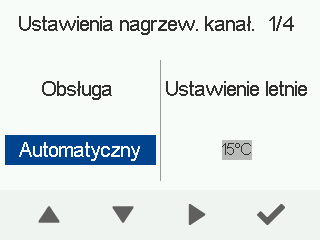

  9. Ustaw działanie nagrzewnicy kanałowej za pomocą przycisków strzałek. Dostępne opcje to:
    • Automatyczny
    • Instrukcja
  10. Wybierz przycisk Strzałki w prawo.
  11. Użyj przycisków Plus i Minus, aby ustawić ustawienia letnie.
    UWAGA:

    Jeśli wybrano automatyczną pracę nagrzewnicy kanałowej, nie można zmienić ustawień letnich. Ustawienie letnie można regulować w zakresie od +10°C do +25°C. Ustawienie fabryczne wynosi +15°C.

  12. Wybierz przycisk Strzałki w prawo.

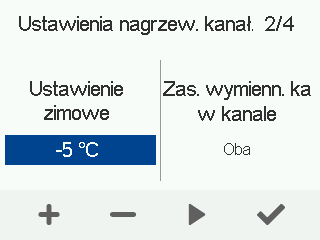

  13. Użyj przycisków Plus i Minus, aby ustawić ustawienia zimowe. Ustawienie zimowe można regulować w zakresie od -10°C do +5°C. Ustawienie fabryczne wynosi -5°C.
  14. Wybierz przycisk Strzałki w prawo.

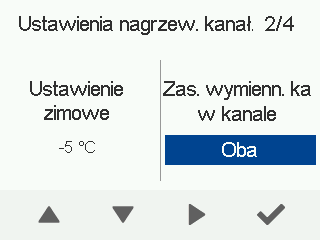

  15. Użyj przycisków strzałek, aby wybrać tryb pracy nagrzewnicy kanałowej.

    Opcje to:

    • Oba — nagrzewnica kanałowa jest używana do wstępnego ogrzewania i chłodzenia.
    • Nagrzewanie wstępne — nagrzewnica kanałowa jest używana tylko do wstępnego ogrzewania.
    • Chłodzenie — nagrzewnica kanałowa jest używana tylko do chłodzenia.
  16. Wybierz przycisk Strzałki w prawo.
  17. Użyj przycisków strzałek, aby skonfigurować sposób regulacji limitu powietrza nawiewanego. Dostępne opcje to:
    • Automatyczny — limit powietrza nawiewanego jest regulowany automatycznie zgodnie z punktem rosy powietrza wywiewanego.
    • Instrukcja — limit powietrza nawiewanego można ustawić ręcznie.
  18. Wybierz przycisk Strzałki w prawo.
  19. Użyj przycisków strzałek, aby skonfigurować sposób regulacji limitu powietrza nawiewanego. Limit powietrza nawiewanego może być regulowany w zakresie od +12°C do +25°C.
    UWAGA:

    Jeśli wybrano automatyczną regulację limitu powietrza nawiewanego, nie można regulować tego limitu ręcznie.

  20. Wybierz przycisk Strzałki w prawo.
  21. Zostanie otwarty ekran Ustawienia czujników zewnętrznych.

    Użyj przycisków strzałek, aby skonfigurować tryb pracy czujnika zewnętrznego. Dostępne opcje to:

    • Żaden — nagrzewnica kanałowa znajduje się w kanale powietrza zewnętrznego i nie podłączono żadnego czujnika zewnętrznego.
    • Sterowanie nagrzewnicą kanałową powietrza zewnętrznego — nagrzewnica kanałowa i czujnik zewnętrzny znajdują się w kanale powietrza zewnętrznego.
    • Sterowanie ogrzewaniem powietrza — nie jest używany do sterowania nagrzewnicą kanałową.
    • Sterowanie nagrzewnicą kanałową nawiewu — nagrzewnica kanałowa i czujnik zewnętrzny znajdują się w kanale powietrza nawiewanego.
