Įvesties nuostatos
Vėdinimo įrenginys turi tris įvestis: vieną analoginę įvestį ir dvi skaitmenines įvestis. Galite priskirti skirtingas funkcijas kiekvienai įvesčiai pagal toliau pateiktą lentelę. Skaitmeniniai valdikliai gali būti įgyvendinti mygtuku arba svirtiniu jungikliu. Abi skaitmeninės įvestys automatiškai atpažįsta jungiklio tipą.
Galimi analoginių ir skaitmeninių įvesčių panaudojimo būdai apima vėdinimo padidinimo užklausą iš gartraukio / centrinės siurbimo sistemos arba mygtuką pasirinktinio režimo aktyvavimui šalia židinio.
Mygtuko funkcijos aktyvinamos, kai mygtukas atleidžiamas. Norėdami atšaukti mygtuko funkciją, spauskite mygtuką penkias sekundes. Svirtinio jungiklio funkcija inicijuojama jungiklio padėtimi. Kai jungiklis nustatomas į padėtį ON (ĮJUNGTA), funkcija aktyvinama. Kai jungiklis nustatomas į padėtį OFF (IŠJUNGTA), funkcija deaktyvinama. Galite atšaukti svirtinio jungiklio funkciją spausdami jungiklį penkias sekundes.
Kai pirmą kartą nustatote svirtinį jungiklį į padėtį ON (ĮJUNGTA), funkcija aktyvinama po penkių sekundžių delsos. Po pirmo karto funkcija aktyvinama iš karto.
Svirtinis jungiklis taip pat gali būti naudojamas mygtuko funkcijai aktyvinti. Norėdami tai padaryti, nustatykite jungiklį į padėtį ON (ĮJUNGTA) trumpiau nei penkioms sekundėms. Norėdami atšaukti mygtuko funkciją, nustatykite svirtinį jungiklį į padėtį ON (ĮJUNGTA) ilgiau nei penkioms sekundėms.
Paskutinis pasirinktas režimas iš bet kurios naudotojo sąsajos išlieka aktyvus.
Galite keisti tris įvestis Įvesties nuostatos meniu.
Norėdami pakeisti vėdinimo įrenginio analoginę įvestį ar skaitmenines įvestis:
- Pasirinkite Nuostatos.

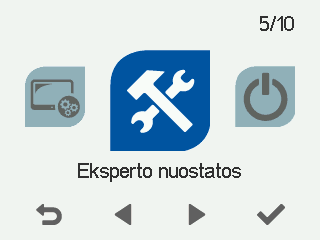

- Pasirinkite Eksperto nuostatos naudodami rodyklių mygtukus.
- Pasirinkite Gerai.

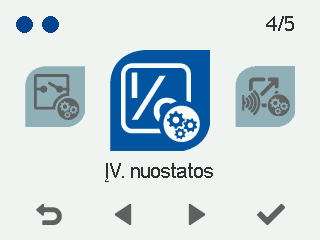

- Pasirinkite ĮV. / IŠV. ir magistr. nuost. naudodami rodyklių mygtukus.
- Pasirinkite Įvesties nuostatos rodyklių mygtukais
- Pasirinkite Gerai.

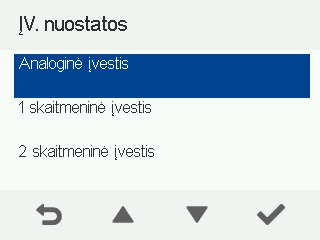

Atveriamas Įvesties nuostatos ekranas:
- Pasirinkite įvestį naršydami meniu rodyklių mygtukais. Paspauskite Gerai ties įvestimi, kurią norite pasirinkti. Galimos parinktys:
Analoginė įvestis – pasirinkite analoginės įvesties funkciją.
Parinktys pateiktos toliau esančioje lentelėje:
Lentelė 1. Analoginės įvesties funkcijos Funkcija Įtampos reikšmė „Stabdyti“, „Išvykę“, „Namuose“, „Didinimas“, 0,1–1,0 V, 2–4 V, 5–7 V, 8–10 V – nuotolinio stebėjimo sistema naudoja šiuos įtampos signalus vėdinimui valdyti, keisdama vėdinimo režimą. „Sustabdyti“ = 0,1–1,0 V, „Išvykę“ = 2–4 V, „Namuose“ = 5–7 V, „Padidinimas“ = 8–10 V Tiekiamo oro temperatūros valdymas, 0–10 V = +5 °C – +25 °C – nuotolinio stebėjimo sistema naudoja šiuos įtampos signalus vėdinimui valdyti, reguliuodama tiekiamo oro temperatūrą. 0–10 V = +5 °C – +25 °C 1 skaitmeninė įvestis/2 skaitmeninė įvestis – priskirkite funkciją 1 arba 2 skaitmeninei įvesčiai.
Parinktys pateiktos toliau esančioje lentelėje:
Lentelė 2. Skaitmeninės įvesties valdymo funkcijos Funkcija Svirtinis jungiklis Mygtukas 0 V 24 V 24 V impulsas trumpesnis nei 5 sekundės Pasirinktinis režimas išjungtas / įjungtas
0 V / 24 V
Išjungti Įjungti Įjungta nustatytam laikui „Namuose“ / „Išvykę“
0 V / 24 V
Neveikia režimu Padidinimas.
. Išvykę Perjungia režimą tarp . ir Išvykę. Priverstinis pasirinktinis režimas išjungtas / įjungtas
0 V / 24 V
Išjungti Įjungti Įjungta nustatytam laikui Avarinis stabd. / įprastas veikimas
0 V / 24 V
Įrenginys išsijungia Įprastas veikimas – Padidinimas išjungtas / įjungtas
0 V / 24 V
Kai režimas „Padidinimas“ išjungiamas, įrenginys grįžta į ankstesnį vėdinimo režimą.
Išjungti Įjungti Įjungta nustatytam laikui. Įprastas veikimas / HR elemento apėj.
0 V / 24 V
Automatinis Apėjimas Perjungia apėjimo režimą Savaitinis laikrodis išjungtas / įjungtas
0 V / 24 V
Išjungti Įjungti Perjungia savaitinio laikrodžio režimą Programuojama įvestis išjungta / įjungta
0 V / 24 V
Išjungti Įjungti Įjungta nustatytam laikui
PASTABA:Vienu metu gali būti aktyvi tik viena funkcija vienam įvesčiai.
- Baigę, pasirinkite Atgal du kartus:
