„Modbus“ nuostatos

Jei vėdinimo įrenginys prijungtas, pavyzdžiui, prie pastato automatizavimo sistemos per „Modbus“, sukonfigūruokite „Modbus“ nuostatas. „Modbus“ nuostatos:
  • vėdinimo įrenginio „Modbus“ adresas;
  • „Modbus“ duomenų perdavimo sparta;
  • „Modbus“ lyginumas;
  • „Modbus“ stabdos bitas.
Visų „Modbus“ nuostatų konfigūracija aprašyta toliau pirmiau minėta tvarka. Taip pat galite vadovautis šiomis instrukcijomis konfigūruodami atskiras nuostatas, pavyzdžiui, „Modbus“ adresą.

Norėdami konfigūruoti „Modbus“ nuostatas:

  1. Pasirinkite Nuostatos.
  2. Pasirinkite Eksperto nuostatos naudodami rodyklių mygtukus.
  3. Pasirinkite Gerai.
  4. Pasirinkite ĮV. / IŠV. ir magistr. nuost. naudodami rodyklių mygtukus.

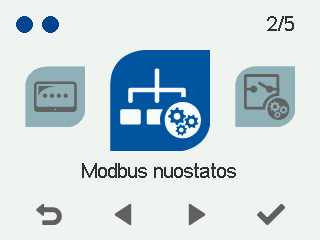

  5. Pasirinkite „Modbus“ nuostatos rodyklių mygtukais:
  6. Pasirinkite Gerai.

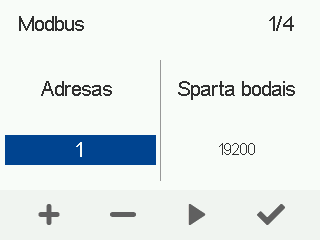

    Atveriamas „Modbus“ 1/4 ekranas.

  7. Naudokite Plius ir Minus mygtukus vėdinimo įrenginio „Modbus“ adresui nustatyti. Galite nustatyti adresą nuo 1 iki 247.
  8. Pasirinkite rodyklę į dešinę.

    Atveriamas „Modbus“ 2/4 ekranas.

  9. Naudokite Plius ir Minus mygtukus „Modbus“ Sparta bod. nustatymui. Galimos parinktys yra 9600, 19200, 38400, 57600 ir 115200.
  10. Pasirinkite rodyklę į dešinę.
  11. Atveriamas „Modbus“ 3/4 ekranas.
  12. Naudokite rodyklės aukštyn ir rodyklės žemyn mygtukus „Modbus“ Lygin. nustatymui. Galimos parinktys:

    • ne – nėra lyginumo

    • lyg. – lyginis lyginumas

    • nelyg. – nelyginis lyginumas.

  13. Pasirinkite rodyklę į dešinę.

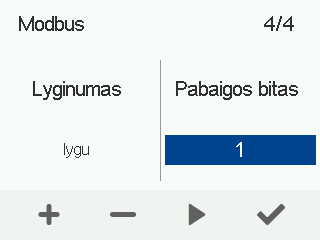

    Atveriamas „Modbus“ 4/4 ekranas.

  14. Naudokite Plius ir Minus mygtukus „Modbus“ Stabd. bit. nustatymui. Parinktys yra 1 arba 2.
  15. Pasirinkite Gerai.
„Modbus“ nuostatos dabar nustatytos.
