„MyVallox“ valdymo skydelio montavimas

  1. Prisukite galinę valdymo skydelio dalį prie sienos, kaip nurodyta 1A paveikslėlyje arba prie elektros jungčių bloko, kaip nurodyta 1B paveikslėlyje.
  2. Prijunkite laidus prie valdymo skydelio ir vėdinimo įrenginio išorinės jungčių dėžutės, kaip nurodyta 2 ir 3 paveikslėliuose.
  3. Įspauskite skydelio priekinį dangtelį. Kai dangtelis užsifiksuoja vietoje, išgirsite spragtelėjimą.

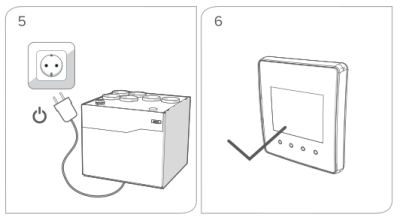

  4. Prijunkite vėdinimo įrenginį prie elektros maitinimo tinklo. Jei laidai prijungti teisingai, tiek įrenginys, tiek valdymo skydelis įsijungs.

Jei reikia nuimti valdymo skydelio priekinį dangtelį, pirmiausia atjunkite įrenginį nuo elektros tinklo. Nuimkite priekinį dangtelį pasukdami fiksatorius skydelio apačioje 90° kampu atsuktuvu ir ištraukite priekinį dangtelį, pradėdami nuo apačios.
