Ievades iestatījumi
Ventilācijas iekārtai ir trīs ievades: viena analogā ievade un divas digitālās ievades. Jūs varat piešķirt katrai ievadei dažādas funkcijas saskaņā ar tabulu zemāk. Digitālās vadības var tikt īstenotas ar spiedpogu vai pārslēgšanas slēdzi. Abas digitālās ievades automātiski atpazīst slēdža tipu.
Analogās un digitālās ievades potenciālie lietojumi ietver pieprasījumu veikt papildu ventilāciju no tvaika nosūcēja/centrālās putekļsūcēja sistēmas vai izveidot pogu režīma Pielāgots aktivizēšanai blakus kamīnam.
Spiedpogas funkcijas tiek aktivizētas, kad spiedpoga tiek atlaista. Lai atceltu spiedpogas funkciju, turiet pogu nospiestu piecas sekundes. Pārslēgšanas slēdža funkcija tiek aktivizēta ar slēdža pozīciju. Kad slēdzis tiek pārslēgts pozīcijā IESLĒGTS, funkcija tiek aktivizēta. Kad slēdzis tiek pārslēgts pozīcijā IZSLĒGTS, funkcija tiek deaktivizēta. Jūs varat atcelt pārslēgšanas slēdža funkciju, turot slēdzi nospiestu piecas sekundes.
Kad Jūs pirmo reizi pārslēdzat slēdzi pozīcijā IESLĒGTS, funkcija tiek aktivizēta pēc piecu sekunžu aizkaves. Pēc pirmās reizes funkcija tiek aktivizēta nekavējoties.
Pārslēgšanas slēdzi var izmantot arī, lai aktivizētu spiedpogas funkciju. Lai to izdarītu, pārslēdziet slēdzi pozīcijā IESLĒGTS mazāk nekā uz piecām sekundēm. Lai atceltu spiedpogas funkciju, pārslēdziet slēdzi pozīcijā IESLĒGTS ilgāk nekā uz piecām sekundēm.
Pēdējais no jebkuras lietotāja saskarnes izvēlētais režīms paliek aktīvs.
Jūs varat veikt izmaiņas trijās ievadēs izvēlnē Ievades iestatījumi.
Lai veiktu izmaiņas ventilācijas iekārtas analogajā ievadē vai digitālajās ievadēs:
- Atlasiet Iestatījumi.
- Atlasiet Specializētie iestatījumi ar bultiņu pogām.
- Atlasiet Labi.

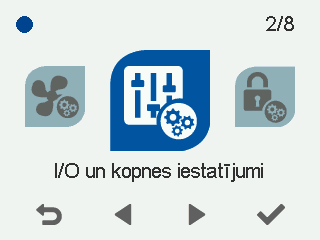

- Atlasiet Ievadizvades un kopnes iestatījumi ar bultiņu pogām.

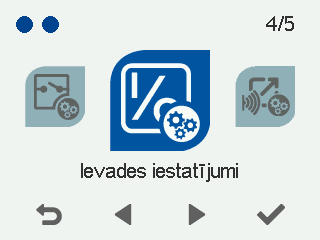

- Atlasiet Ievades iestatījumi ar bultiņu pogām
- Atlasiet Labi.

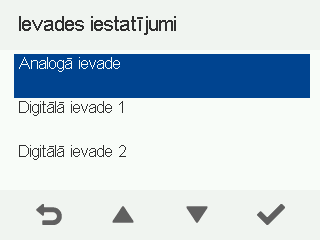

Atveras ekrāns Ievades iestatījumi:
- Atlasiet ievadi, pārlūkojot izvēlni ar bultiņu pogām. Nospiediet Labi pie ievades, kuru vēlaties atlasīt. Ir pieejamas šādas iespējas:
Analogā ievade — Atlasiet analogās ievades funkciju.
Iespējas ir norādītas zemāk esošajā tabulā:
Tabula 1. Analogās ievade funkcijas Funkcija Sprieguma nominālvērtība Apturēt, Ārpus mājas, Mājās, Papildu ventilācija, 0,1–1,0 V, 2–4 V, 5–7 V, 8–10 V — Attālinātā monitoringa sistēma izmanto šos sprieguma signālus, lai kontrolētu ventilāciju, mainot ventilācijas režīmu. Apturēt=0,1–1,0 V, Ārpus mājas= 2–4 V, Mājās= 5–7 V, Papildu ventilācija= 8–10 V Pieplūdes gaisa temperatūras kontrole, 0–10 V = +5 °C – +25 °C — Attālinātā monitoringa sistēma izmanto šos sprieguma signālus, lai kontrolētu ventilāciju, regulējot pieplūdes gaisa temperatūru. 0– 10 V = +5 °C – +25 °C Digitālā ievade 1/Digitālā ievade 2 — Piešķiriet funkciju digitālajai ievadei Nr. 1 vai 2.
Iespējas ir norādītas zemāk esošajā tabulā:
Tabula 2. Digitālās ievades vadības funkcijas Funkcija Pārslēgšanas slēdzis Spiedpoga 0 V 24 V 24 V impulss, kas ilgst mazāk nekā 5 sekundes Režīms Pielāgots ir izslēgts/ieslēgts
0 V / 24 V
Izslēgts Ieslēgts Ieslēgts uz iestatīto laiku Mājās / Ārpus mājas
0 V / 24 V
Nedarbojas režīmā Papildu ventilācija.
. Ārpus mājas Pārslēdz režīmu no . uz Ārpus mājas. Piespiedu režīms Pielāgots ir izslēgts/ieslēgts
0 V / 24 V
Izslēgts Ieslēgts Ieslēgts uz iestatīto laiku Ārkārtas apturēšana / Normāla darbība
0 V / 24 V
Iekārta izslēdzas Normāla darbība - Papildu ventilācija izslēgta/ieslēgta
0 V / 24 V
Kad režīms Papildu ventilācija tiek deaktivizēts, iekārta pārslēdzas atpakaļ uz iepriekšējo ventilācijas režīmu.
Izslēgts Ieslēgts Ieslēgts uz iestatīto laiku. Normāla darbība / SA elementa apeja
0 V / 24 V
Automātiska Apeja Pārslēdz apejas režīmu Nedēļas pulkstenis izslēgts/ieslēgts
0 V / 24 V
Izslēgts Ieslēgts Pārslēdz nedēļas pulksteņa režīmu Programmējamā ievade izslēgta/ieslēgta
0 V / 24 V
Izslēgts Ieslēgts Ieslēgts uz iestatīto laiku
IEVĒRĪBAI:Vienlaicīgi var būt aktīva tikai viena funkcija katrai ievadei.
- Kad esat pabeidzis, atlasiet Atpakaļ divas reizes:
