Releja iestatījumi
Izvēlnē Releja iestatījumi Jūs varat izvēlēties ventilācijas iekārtas 24 V releja darbības režīmu. Vienlaicīgi var izvēlēties tikai vienu darbības režīmu.
Informācija ir pieejama arī caur Modbus.
Lai iestatītu ventilācijas iekārtas releja darbības režīmu:
- Atlasiet Iestatījumi.
- Atlasiet Specializētie iestatījumi ar bultiņu pogām.
- Atlasiet Labi.
- Atlasiet Ievadizvades un kopnes iestatījumi ar bultiņu pogām.
- Atlasiet Labi.

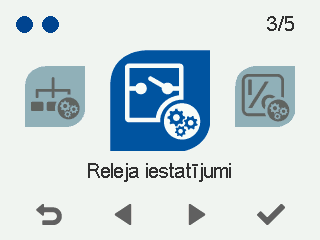

- Atlasiet Releja iestatījumi ar bultiņu pogām.
- Atlasiet Labi.

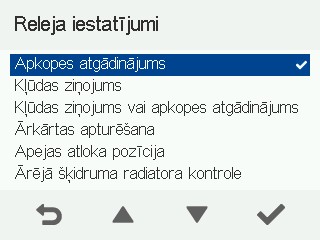

Atveras ekrāns Releja iestatījumi.
- Izmantojiet bultiņu pogas, lai izvēlētos 24 V releja darbības režīmu. Iespējas ir aprakstītas tabulā zemāk:
Tabula 1. Releja funkcijas Funkcija Kontakti aizvērti Kontakti atvērti Apkopes atgādinājums — kad ir aktivizēts iekārtas apkopes atgādinājums, relejs maina savu režīmu. Šo režīma maiņu var nolasīt, piemēram, ēkas automatizācijas sistēma.
Normāla darbība
Apkopes atgādinājums
Kļūdas ziņojums — ja ventilācijas iekārtā ir radusies kļūda, relejs maina savu režīmu. Šo režīma maiņu var nolasīt, piemēram, ēkas automatizācijas sistēma. Kļūda tiek arī reģistrēta kļūdu žurnālā.
Normāla darbība
Kļūdas situācija Kļūdas ziņojums un apkopes atgādinājums — ja ir aktivizēts iekārtas apkopes atgādinājums vai ja ventilācijas iekārtā ir kļūda, vai iekārta ir izslēgta, relejs maina savu režīmu. Šo režīma maiņu var nolasīt, piemēram, ēkas automatizācijas sistēma. Apkopes atgādinājumā lietotājs tiek informēts, ka ik pēc četriem mēnešiem ir jāveic apkope (rūpnīcas iestatījums). Lai iegūtu vairāk informācijas, skatiet sadaļu Apkope.
Normāla darbība
Apkopes atgādinājums/kļūda
Ārkārtas apturēšana — ja ir aktivizēta iekārtas ārkārtas apturēšana, relejs maina savu režīmu. Ārkārtas apturēšana parasti tiek aktivizēta ar ārēju signālu, kas saņemts, izmantojot digitālo ievadi. Ārkārtas apturēšanas informāciju var nosūtīt, piemēram, uz ēkas automatizācijas sistēmu.
Normāla darbība
Ārkārtas apturēšana
Apejas aizbīdņa novietojums — relejs norāda apejas aizbīdņa pozīciju. Šo režīma maiņu var nolasīt, piemēram, ēkas automatizācijas sistēma.
Siltuma atguve
Elementa apeja
Kanāla radiatora vadība — šis iestatījums tiek izmantots īpašās situācijās, ja ventilācijas kanālā ir uzstādīts kanāla radiators. Releju var izmantot, lai vadītu ierīces, kas savienotas ar kanāla radiatoru, piemēram, sūkni, solenoīda vārstu utt. Lai iegūtu vairāk informācijas, skatiet sadaļu Kanāla radiatora vadība.
IEVĒRĪBAI:Releja spriegums ir tikai 24 V, tāpēc informāciju nevar tieši izmantot 230 V maiņstrāvas barošanas vadībai, un, piemēram, starp tiem ir nepieciešams kontaktors.
Ieslēgts
Izslēgts
Nav — releja funkcija nav aktīva.
Normāla darbība Normāla darbība Gaisa sildīšana — šis iestatījums tiek izmantots siltā gaisa sildītājā. Izmantojiet releju, lai vadītu siltā gaisa sildītāja šķidruma radiatora aktuatoru.
Ieslēgts Izslēgts Ieslēgts/izslēgts statuss — relejs mainīs režīmu kļūdu situācijās vai tad, kad iekārta ir apstājusies.
Normāla darbība Kļūdas situācija / iekārta ir apstājusies - Apstipriniet savu izvēli, nospiežot Atlasīt:
- Kad esat apstiprinājis izvēli, nospiediet Atpakaļ:
