Modbus iestatījumi

Ja ventilācijas iekārta ir pievienota, piemēram, ēkas automatizācijas sistēmai, izmantojot Modbus, konfigurējiet Modbus iestatījumus. Modbus iestatījumi ir šādi:
  • Ventilācijas iekārtas Modbus adrese
  • Modbus boda ātrums
  • Modbus pārība
  • Modbus stopbits.
Konfigurācija visiem Modbus iestatījumiem ir aprakstīta tālāk iepriekš minētajā secībā. Jūs varat arī skatīt šos norādījumus, konfigurējot atsevišķus iestatījumus, piemēram, Modbus adresi.

Lai konfigurētu Modbus iestatījumus:

  1. Atlasiet Iestatījumi.
  2. Atlasiet Specializētie iestatījumi ar bultiņu pogām.
  3. Atlasiet Labi.
  4. Atlasiet Ievadizvades un kopnes iestatījumi ar bultiņu pogām.

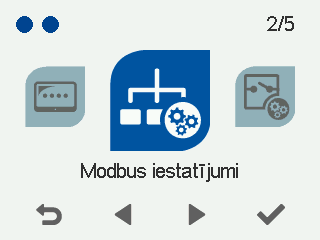

  5. Atlasiet Modbus iestatījumi ar bultiņu pogām:
  6. Atlasiet Labi.

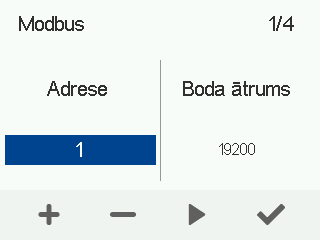

    Atveras ekrāns 1/4 Modbus.

  7. Izmantojiet pogas Plus un Mīnus, lai iestatītu ventilācijas iekārtas Modbus adresi. Jūs varat iestatīt adresi diapazonā no 1 līdz 247.
  8. Atlasiet Bultiņu pa labi.

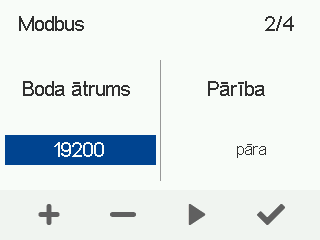

    Atveras ekrāns 2/4 Modbus.

  9. Izmantojiet pogas Plus un Mīnus, lai iestatītu Modbus Boda ātrums. Iespējas ir 9600, 19200, 38400, 57600 un 115200.
  10. Atlasiet Bultiņu pa labi.
  11. Atveras ekrāns 3/4 Modbus.
  12. Izmantojiet pogas Bultiņa uz augšu un Bultiņa uz leju, lai iestatītu Modbus Pārība. Ir pieejamas šādas iespējas:

    • nē — Bez pārības

    • pāra — Pāra

    • nepāra — Nepāra.

  13. Atlasiet Bultiņu pa labi.

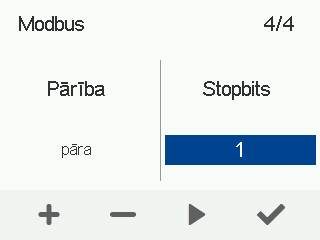

    Atveras ekrāns 4/4 Modbus.

  14. Izmantojiet pogas Plus un Mīnus, lai iestatītu Modbus Stopbits. Iespējas ir 1 un 2.
  15. Atlasiet Labi.
Modbus iestatījumi ir iestatīti.
