Eingangseinstellungen
Das Lüftungsgerät verfügt über drei Eingänge: einen Analogeingang und zwei Digitaleingänge. Jedem Eingang können Sie gemäß der untenstehenden Tabelle verschiedene Funktionen zuweisen. Die digitalen Steuerungen können durch einen Drucktaster oder Wippschalter realisiert werden. Die beiden Digitaleingänge erkennen den Schaltertyp automatisch.
Mögliche Verwendungszwecke für die analogen und digitalen Eingänge sind die Anforderung einer Stoßlüftung durch die Dunstabzugshaube / Zentralstaubsauger oder eine Taste zur Aktivierung des Benutzermodus neben dem Kamin.
Die Drucktastenfunktionen werden aktiviert, sobald die Drucktaste losgelassen wird. Zum Abbrechen einer Drucktasterfunktion, halten Sie die Taste für fünf Sekunden gedrückt. Die Wippschalterfunktion wird durch die Schalterstellung ausgelöst. Wird der Schalter auf ON gestellt, wird die Funktion aktiviert. Wird der Schalter auf OFF gestellt, wird die Funktion deaktiviert. Sie können die Wippschalterfunktion abbrechen, indem Sie den Schalter für fünf Sekunden gedrückt halten.
Schalten Sie den Wippschalter zum ersten Mal auf ON, wird die Funktion nach einer fünfsekündigen Verzögerung aktiviert. Nach dem ersten Mal wird die Funktion sofort aktiviert.
Der Wippschalter kann auch dazu verwendet werden, eine Drucktasterfunktion zu aktivieren. Schalten Sie dazu den Schalter für weniger als fünf Sekunden auf ON. Um die Drucktasterfunktion abzubrechen, schalten Sie den Wippschalter für mehr als fünf Sekunden in die ON-Stellung.
Der zuletzt auf einer Benutzeroberfläche gewählte Modus bleibt aktiv.
Änderungen an den drei Eingängen können Sie im Eingangseinstellungen-Menü vornehmen.
Zum Ändern der Analog- und Digitaleingänge des Lüftungsgeräts:
- Wählen Sie Einstellungen:
- Wählen Sie mit den Pfeiltasten Spezielle Einstellungen.
- Wählen Sie OK:
- Verwenden Sie die Pfeiltasten, um I/O- und Bus-Einstellungen auszuwählen.
- Wählen Sie OK:

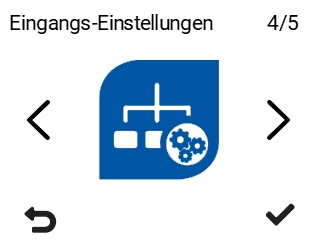

- Wählen Sie mit den Pfeiltasten Eingangseinstellungen.
- Wählen Sie OK:

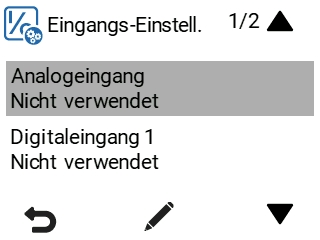

Der Eingangseinstellungen-Bildschirm wird geöffnet:
- Wählen Sie einen Eingang, indem Sie mit den Pfeiltasten durch das Menü gehen. Drücken Sie auf OK bei dem Eingang, den Sie wählen möchten. Die Optionen sind:
Analogeingang — Wählen Sie eine Analogeingangsfunktion.
Die Optionen sind in der nachstehenden Tabelle aufgeführt:
Tabelle 1. Analogeingangsfunktionen Funktion Spannungspegel Stopp, Abwesend, Anwesend, Stoßlüftung, 0,1-1,0 V, 2-4 V, 5-7 V, 8-10 V — Das Fernüberwachungssystem verwendet diese Spannungssignale zur Lüftungsregelung durch Umschalten des Lüftungsmodus. Stopp=0,1-1,0 V, Abwesend= 2-4 V, Anwesend= 5-7 V, Stoßlüftung= 8-10 V Zulufttemperaturregelung, 0-10 V = +5 °C bis +25 °C — Das Fernüberwachungssystem verwendet diese Spannungssignale zur Lüftungsregelung durch Anpassung der Zulufttemperatur. 0-10 V = +5 °C bis +25 °C Digitaleingang 1/Digitaleingang 2 — Weisen Sie dem Digitaleingang 1 oder 2 eine Funktion zu.
Die Optionen sind in der nachstehenden Tabelle aufgeführt:
Tabelle 2. Digitaleingangssteuerungsfunktionen Funktion Wippschalter Drucktaster 0 V 24 V 24-V-Impuls für weniger als 5 Sekunden Benutzer-Modus Aus / Ein
0 V / 24 V
Aus Ein Ein für die eingestellte Zeit Anwesend / Abwesend
0 V / 24 V
Funktioniert nicht im Stoßlüftung-Modus.
. Abwesend Schaltet den Modus zwischen . und Abwesend um. Not-Aus / Normalbetrieb
0 V / 24 V
Gerät schaltet sich ab Normalbetrieb - Stoßlüftung Aus / Ein
0 V / 24 V
Wird der Stoßlüftungsmodus deaktiviert, schaltet das Gerät auf den vorherigen Lüftungsmodus zurück.
Aus Ein Ein für die eingestellte Zeit. Normalbetrieb / Wärmetauscher-Bypass
0 V / 24 V
Automatik Wärmetauscher-Bypass Schaltet den Bypass-Modus um Wochenprogramm Aus / Ein
0 V / 24 V
Aus Ein Schaltet den Wochenprogrammmodus um Programmierbarer Eingang Aus / Ein
0 V / 24 V
Aus Ein Ein für die eingestellte Zeit
Anmerkung:Pro Eingang kann jeweils nur eine Funktion aktiv sein.
- Wenn Sie fertig sind, wählen Sie zweimal Zurück :
