Modbus-Einstellungen

Ist das Lüftungsgerät z. B. über Modbus mit einem Gebäudeautomatisierungssystem verbunden, konfigurieren Sie die Modbus-Einstellungen. Die Modbus-Einstellungen sind:
  • Modbus-Adresse des Lüftungsgeräts
  • Modbus-Baudrate
  • Modbus-Parität
  • Modbus-Stoppbit.
Die Konfiguration aller Modbus-Einstellungen wird im Folgenden in der oben genannten Reihenfolge beschrieben. Sie können sich auch auf diese Anleitungen beziehen, wenn Sie einzelne Einstellungen, wie die Modbus-Adresse, konfigurieren.

Zum Konfigurieren der Modbus-Einstellungen:

  1. Wählen Sie Einstellungen:
  2. Wählen Sie mit den Pfeiltasten Spezielle Einstellungen.
  3. Wählen Sie OK:
  4. Verwenden Sie die Pfeiltasten, um I/O- und Bus-Einstellungen auszuwählen.

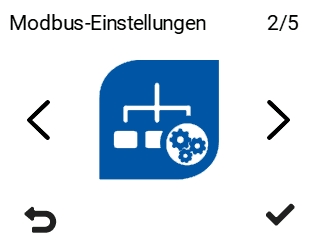

  5. Wählen Sie mit den Pfeiltasten Modbus-Einstellungen.
  6. Wählen Sie OK:

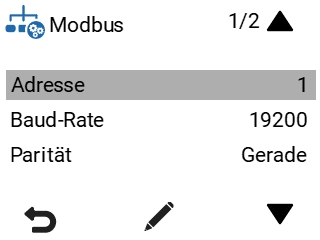

    Das Modbus-Menü öffnet sich.

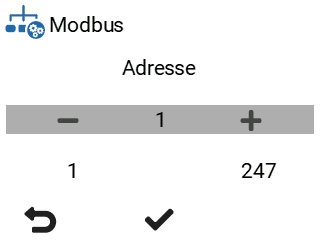

  7. Stellen Sie die Modbus-Adresse des Lüftungsgeräts mit den Tasten Pfeil nach oben und Pfeil nach unten ein. Sie können die Adresse zwischen 1 und 247 festlegen.

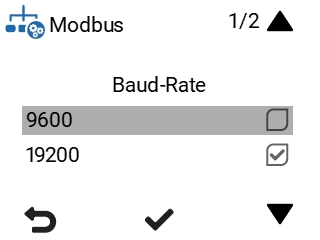

  8. Verwenden Sie die Taste Pfeil nach oben und Pfeil nach unten, um die Baudrate des Modbus einzustellen. Die Optionen sind 9600, 19200, 38400, 57600 oder 115200.

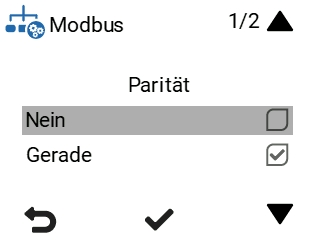

  9. Verwenden Sie die Taste Pfeil nach oben und Pfeil nach unten, um die Parität des Modbus einzustellen.

    Die Optionen sind:

    • Nein — Keine Parität

    • gerade — Gerade Parität

    • ungerade — Ungerade Parität.

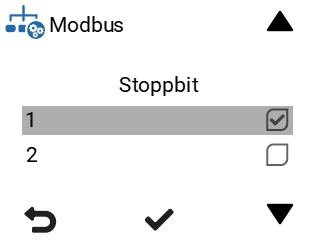

  10. Verwenden Sie die Taste Pfeil nach oben und Pfeil nach unten, um die Stoppbit des Modbus einzustellen. Die Optionen sind 1 oder 2.
  11. Wählen Sie OK:
Die Modbus-Einstellungen sind hiermit festgelegt.
