Regelung des Kanal-Wärmetauschers

Das Kanalregister kann im Außen- oder im Zuluftkanal platziert werden. Wird das Kanalregister im Außenluftkanal platziert, kann es als Vorheizung und/oder Kühlung verwendet werden. Wird das Kanalregister im Zuluftkanal platziert, kann es nur als Kühlung verwendet werden.

Das Kanalregister kann auf automatischen oder manuellen Betrieb eingestellt werden.

  • Automatik — Im Sommer wird die eingestellte Zulufttemperatur beibehalten. Im Winter wird das Kanalregister eingeschaltet, wenn die Außenlufttemperatur unter die Wintereinstellung fällt.
  • Manuell — Im Sommer wird das Kanalregister eingeschaltet, wenn die Außenlufttemperatur über die Sommereinstellung steigt. Im Winter wird das Kanalregister eingeschaltet, wenn die Außenlufttemperatur unter die Wintereinstellung fällt.
Entscheiden Sie, ob zur Vermeidung des Kondensationsrisikos im Zuluftkanal die Zuluftgrenze automatisch oder manuell eingestellt wird:
  • Automatik — Die Zuluftgrenze wird automatisch in Abhängigkeit vom Ablufttaupunkt eingestellt. Fällt die Zulufttemperatur zu sehr ab, wird das Kanalregister abgeschaltet.
  • Manuell — Die Zuluftgrenze kann manuell eingestellt werden. Fällt die Zulufttemperatur unter den eingestellten Wert, wird das Kanalregister abgeschaltet.
Wichtig:

Bitte beachten Sie die Gefahr von Kondenswasserbildung beim Verändern der Kanalregistereinstellungen.

  1. Wählen Sie Einstellungen:
  2. Wählen Sie mit den Pfeiltasten Spezielle Einstellungen.
  3. Wählen Sie OK:
  4. Verwenden Sie die Pfeiltasten, um I/O- und Bus-Einstellungen auszuwählen.
  5. Wählen Sie OK:
  6. Wählen Sie mit den Pfeiltasten Relais-Einstellungen.
  7. Wählen Sie OK:

    Der Relais-Einstellungen-Bildschirm wird geöffnet.



  8. Wählen Sie mit den Pfeiltasten Regelung des Kanal-Wärmetauschers als Betriebsmodus für das Relais.

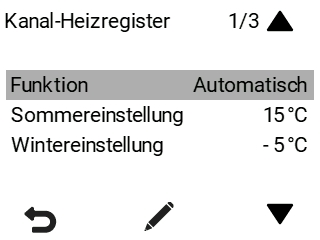

    Der Einstellungen des Kanal-Wärmetauschers-Bildschirm wird geöffnet.

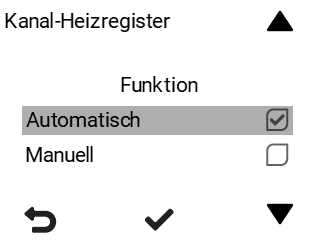

  9. Verwenden Sie die Pfeiltasten, um den Betriebsmodus des Kanal-Wärmetauschers einzustellen.

    Die Optionen sind:

    • Automatik
    • Manuell

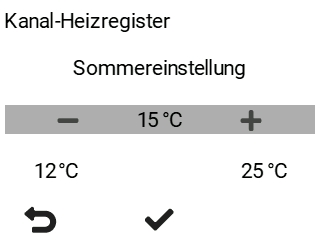

  10. Legen Sie mit den Plus- und Minus-Tasten die Sommereinstellung fest.
    Anmerkung:

    Ist der Betriebsmodus des Kanal-Wärmetauschers auf „automatisch“ eingestellt, kann die Sommerzeiteinstellung nicht geändert werden. Die Temperatur kann zwischen +10 °C und +25 °C eingestellt werden. Die Werkseinstellung beträgt 15 °C.

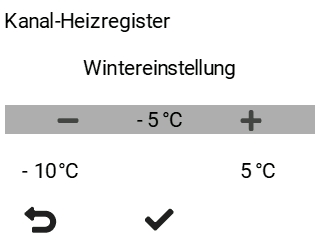

  11. Verwenden Sie Plus und Minus, um die Winterzeiteinstellung vorzunehmen. Die Temperatur kann zwischen -10 °C und +5 °C eingestellt werden. Die Werkseinstellung beträgt -5 °C.

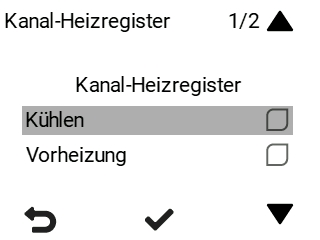

  12. Drücken Sie auf die Pfeiltasten, um den Betriebsmodus des Kanalregisters zu wählen.

    Die Optionen sind:

    • Beides — Das Kanalregister wird als Vorheizung und Kühlung verwendet.
    • Vorheizregister — Das Kanalregister wird nur als Vorheizung verwendet.
    • KRG — Das Kanalregister wird nur als Kühlung verwendet.
  13. Bestimmen Sie mit den Pfeiltasten, wie der Zuluftgrenze eingestellt wird. Die Optionen sind:
    • Automatik — Die Zuluftgrenze wird automatisch in Abhängigkeit vom Ablufttaupunkt eingestellt.
    • Manuell — Die Zuluftgrenze kann manuell eingestellt werden.
  14. Verwenden Sie die Pfeiltasten, um das Einstellverfahren des Zuluftgrenzwerts auszuwählen. Die Temperatur kann zwischen +12 °C und +25 °C eingestellt werden.
    Anmerkung:

    Haben Sie die automatische Einstellung der Zuluftgrenze gewählt, können Sie die Zuluftgrenze nicht manuell einstellen.

  15. Bestimmen Sie mit den Pfeiltasten den Betriebsmodus des externen Sensors. Die Optionen sind:
    • Nicht vorhanden — Das Kanalregister befindet sich im Außenluftkanal und es wurde mit keinem externer Sensor verbunden.
    • Regelung des Außenluftkanal-Wärmetauschers — Das Kanalregister und der externer Sensor befinden sich im Außenluftkanal.
    • Regelung der Luft-Vorwärmung — Wird nicht zur Kanalregisterregelung verwendet.
    • Regelung des Zuluftkanal-Wärmetauschers — Das Kanalregister und der externer Sensor befinden sich im Zuluftkanal.
