Luftstrom-Messstutzen

Die Messstutzen für die Luftstrommessung werden entsprechend der Anleitung in die Lüftungskanäle eingesetzt. Der Standardluftstrom aus der Abzugshaube wird nach der Klappe gemessen. Die Ventilatorkennlinien zeigen den Gesamtdruck an, der für das Kanalnetz zur Verfügung steht.

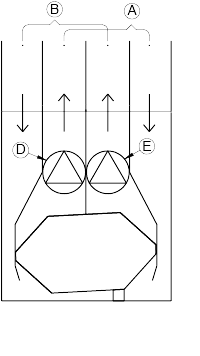

R-Modell in der Abbildung. Im L-Modell sind die Teile spiegelbildlich.

Luftstrom-Messstutzen - Beschreibung des Diagramms
