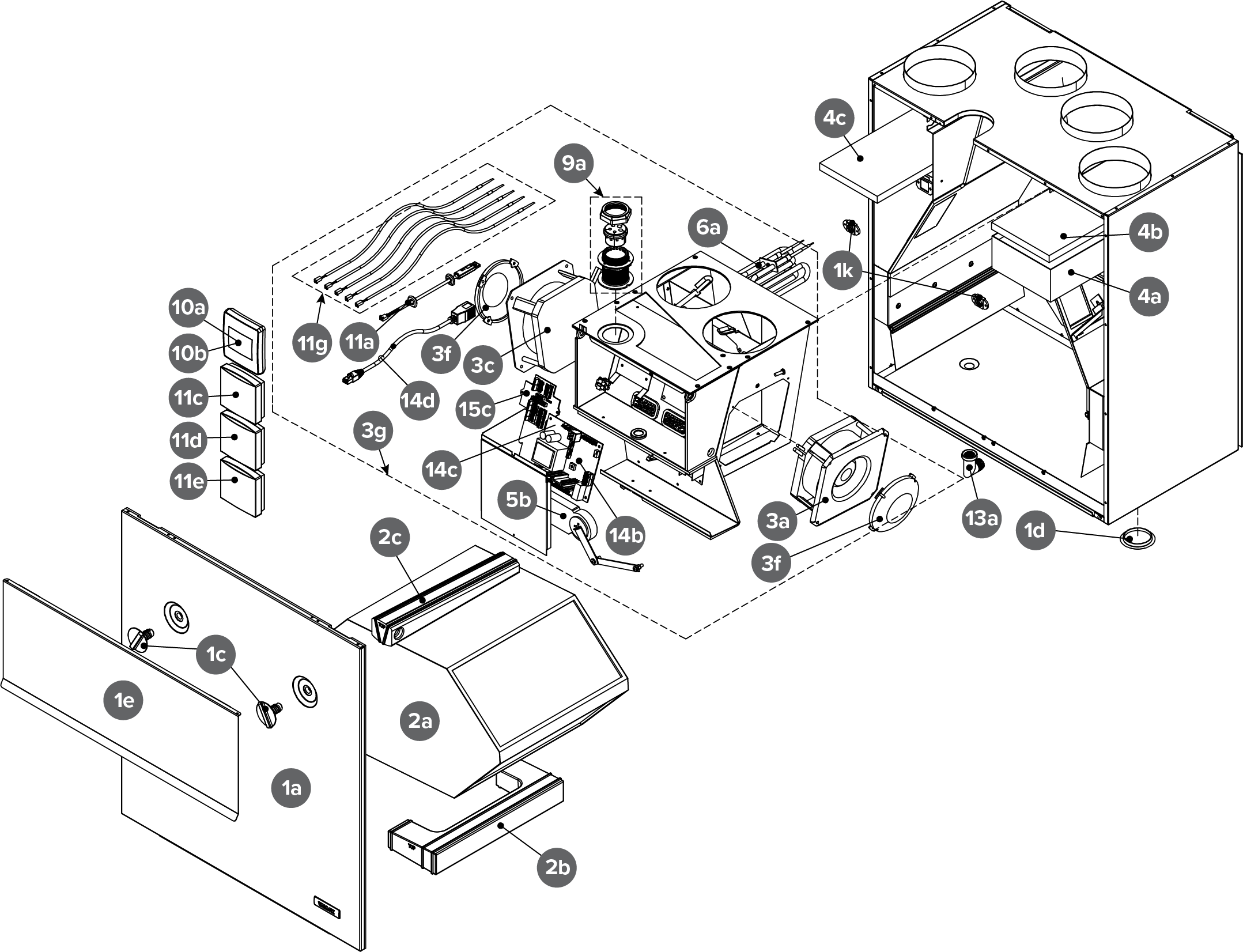

Explosionszeichnung und Teileverzeichnis
| Nr | Teil | Nr. | Teil |
|---|---|---|---|
| 1a | Tür | 6a |
Nachheizregister, R-Modell (optional) Nachheizregister, L-Modell (optional) |
| 1c | Türschraube (wird zusammen mit der Kunststoffmutter der Türschraube geliefert) | 9a |
Kabeldurchführung Dichtung für Kabeldurchführung |
| 1e | Türschraube der Abdeckplatte | 10a | Bedienelement (optional) |
| 1k | Kunststoffmutter der Türschraube (wird zusammen mit der Türschraube geliefert) | 11a | Interner Feuchte- und Kohlendioxid-Sensor |
| 2a |
Wärmetauscher (Kunststoff) Wärmetauscher (Enthalpie) | 11c | CO2-Sensor (optional) |
| 2b | Unterer Träger für Wärmetauscher | 11d | Feuchtesensor (optional) |
| 2c | Oberer Träger für Wärmetauscher | 11e | VOC-sensor (optional) |
| 3a | Abluftventilator | 11g | Temperatursensor (Set) |
| 3c | Zuluftventilator | 13a | Silent-Klick Sifon |
| 3f | Strömungsgleichrichter | 13c |
Kunststoffschraube Abdeckkappe |
| 3g |
Baugruppe Ventilatoreinheit, R Baugruppe Ventilatoreinheit, L | 14b | Hauptplatine |
| 4a | Feinstaubfilter Zuluft | 14c | Feinsicherung 63 mA, träge 5x20 mm |
| 4b | Grobstaubfilter Zuluft | 14d | Netzwerkkabel |
| 4c | Grobstaubfilter Abluft | 15c | Anschlussplatine |
| 5b | Klappenmotor |
