Abmessungen und Kanal-Anschlüsse

Abbildung 1. Abmessungen ValloPlus 180 MV

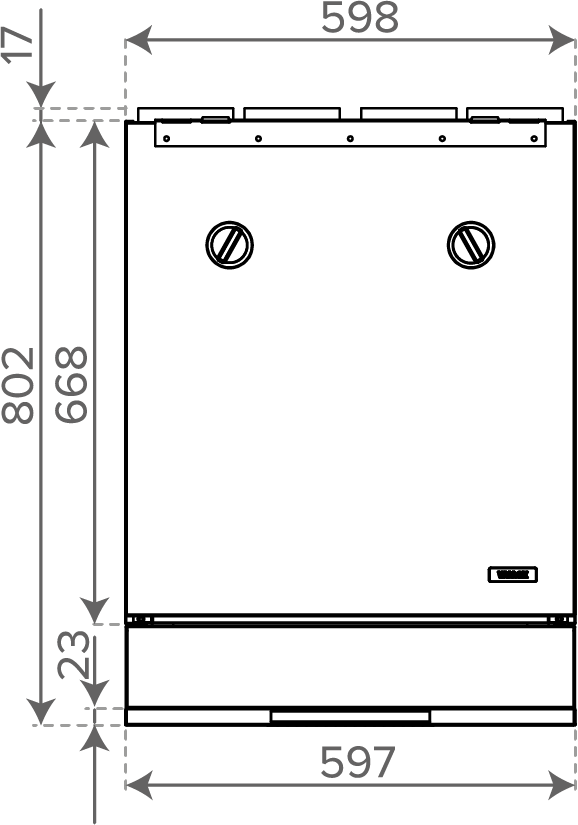

Abbildung 2. Abmessungen ValloPlus 180 MV-K

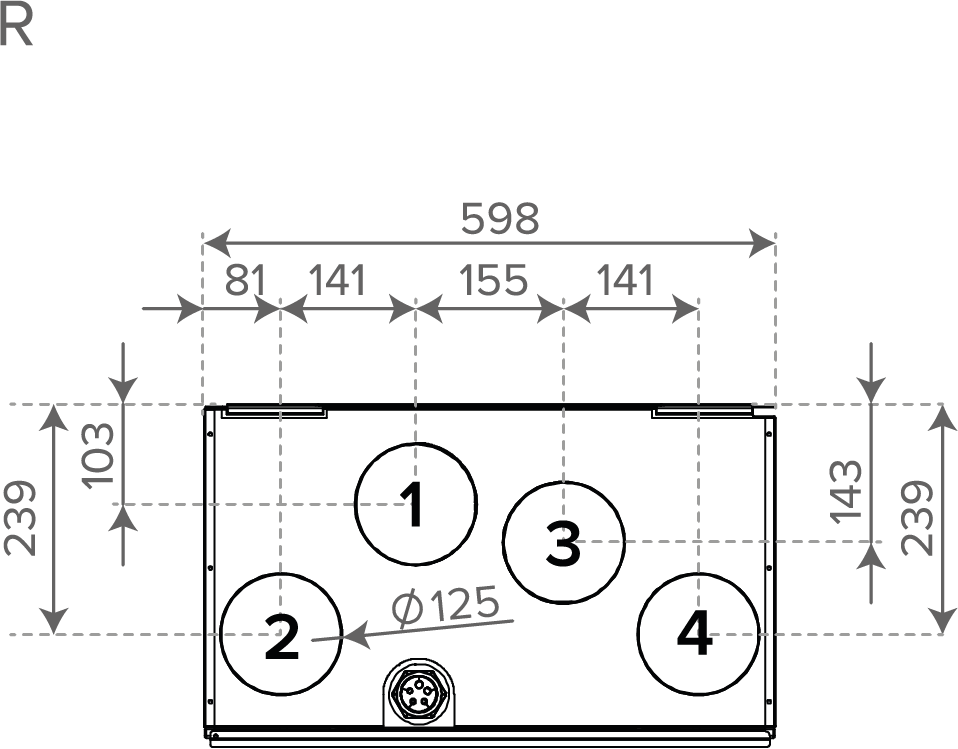

Abbildung 3. Kanal-Anschlüsse, R-Modell

Innendurchmesser des Innenstutzens ∅ 125 mm.

1
Außenluft zum Gerät
2
Fortluft vom Gerät nach außen
3
Zuluft aus dem Gerät zur Wohnung
4
Abluft aus der Wohnung zum Gerät

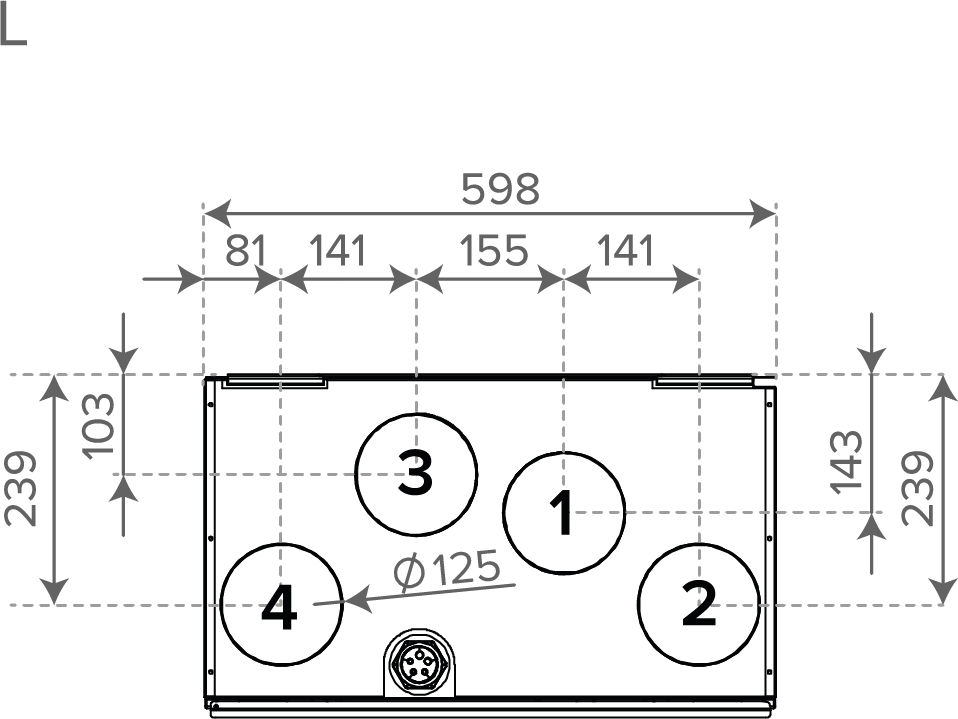

Abbildung 4. Kanal-Anschlüsse, L-Modell (links)
