Regelung des Kanal-Wärmetauschers

Das Kanalregister kann im Außen- oder im Zuluftkanal platziert werden. Wird das Kanalregister im Außenluftkanal platziert, kann es als Vorheizung und/oder Kühlung verwendet werden. Wird das Kanalregister im Zuluftkanal platziert, kann es nur als Kühlung verwendet werden.

Der Kanal-Wärmetauscher kann automatisch oder manuell betrieben werden.

  • Automatik — Im Sommer wird die Zulufttemperatur auf den in den Temperatureinstellungen festgelegten Werten gehalten. Im Winter schaltet sich der Kanal-Wärmetauscher ein, wenn die Außentemperatur unter die Winterzeiteinstellung sinkt.
  • Manuell — Im Sommer schaltet sich der Kanal-Wärmetauscher ein, wenn die Außentemperatur über die Sommerzeiteinstellung steigt. Im Winter schaltet sich der Kanal-Wärmetauscher ein, wenn die Außentemperatur unter die Winterzeiteinstellung sinkt.
Entscheiden Sie, ob zur Vermeidung des Kondensationsrisikos im Zuluftkanal die Zuluftgrenze automatisch oder manuell eingestellt wird:
  • Automatik — Die Zuluftgrenze wird automatisch in Abhängigkeit vom Ablufttaupunkt eingestellt. Sinkt die Zulufttemperatur zu tief, schaltet sich der Kanal-Wärmetauscher aus.
  • Manuell — Die Zuluftgrenze kann manuell eingestellt werden. Sinkt die Zulufttemperatur auf den Sollwert, schaltet sich der Kanal-Wärmetauscher aus.
WICHTIG:

Bitte beachten Sie die Gefahr von Kondenswasserbildung beim Verändern der Kanalregistereinstellungen.

  1. Wählen Sie Einstellungen.
  2. Wählen Sie mit den Pfeiltasten Spezielle Einstellungen.
  3. Drücken Sie OK.
  4. Wählen Sie mit den Pfeiltasten I/O- und Bus-Einstellungen.
  5. Drücken Sie OK.
  6. Wählen Sie mit den Pfeiltasten Relais-Einstellungen.
  7. Drücken Sie OK.

    Der Relais-Einstellungen-Bildschirm wird geöffnet.

  8. Wählen Sie mit den Pfeiltasten Regelung des Kanal-Wärmetauschers als Betriebsmodus für das Relais.

    Der Einstellungen des Kanal-Wärmetauschers-Bildschirm wird geöffnet.

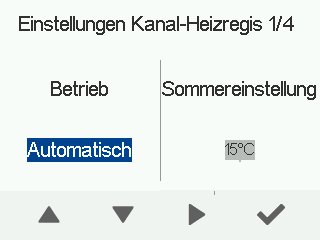

  9. Stellen Sie den Betrieb des Kanalregisters mit den Pfeiltasten ein. Die Optionen sind:
    • Automatik
    • Manuell
  10. Drücken Sie die Pfeil nach rechts-Taste.

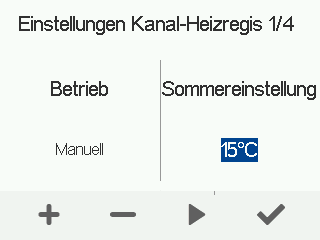

  11. Legen Sie mit den Plus- und Minus-Tasten die Sommereinstellung fest.
    HINWEIS:

    Haben Sie den automatischen Kanalregisterbetrieb gewählt, können Sie die Sommereinstellung nicht ändern. Die Sommereinstellung liegt zwischen +10 °C und +25 °C. Die Werkseinstellung ist +15 °C.

  12. Drücken Sie die Pfeil nach rechts-Taste.

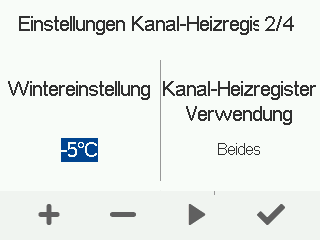

  13. Verwenden Sie Plus und Minus, um die Winterzeiteinstellung vorzunehmen. Die Wintereinstellung liegt zwischen -10°C und +5°C. Die Werkseinstellung ist -5 °C.
  14. Drücken Sie die Pfeil nach rechts-Taste.

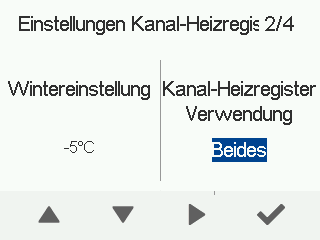

  15. Drücken Sie auf die Pfeiltasten, um den Betriebsmodus des Kanalregisters zu wählen.

    Die Optionen sind:

    • Beides — Das Kanalregister wird als Vorheizung und Kühlung verwendet.
    • Vorheizung — Das Kanalregister wird nur als Vorheizung verwendet.
    • KRG — Das Kanalregister wird nur als Kühlung verwendet.
  16. Drücken Sie die Pfeil nach rechts-Taste.
  17. Bestimmen Sie mit den Pfeiltasten, wie der Zuluftgrenze eingestellt wird.

    Die Optionen sind:

    • Automatik — Die Zuluftgrenze wird automatisch in Abhängigkeit vom Ablufttaupunkt eingestellt.
    • Manuell — Die Zuluftgrenze kann manuell eingestellt werden.
  18. Drücken Sie die Pfeil nach rechts-Taste.
  19. Bestimmen Sie mit den Pfeiltasten, wie der Zuluftgrenze eingestellt wird. Die Zuluftgrenze liegt zwischen +12 °C und +25 °C.
    HINWEIS:

    Haben Sie die automatische Einstellung der Zuluftgrenze gewählt, können Sie die Zuluftgrenze nicht manuell einstellen.

  20. Drücken Sie die Pfeil nach rechts-Taste.
  21. Der Einstellungen des Außensensors-Bildschirm wird geöffnet.

    Bestimmen Sie mit den Pfeiltasten den Betriebsmodus des externen Sensors. Die Optionen sind:

    • Nicht vorhanden — Das Kanalregister befindet sich im Außenluftkanal und es wurde mit keinem externer Sensor verbunden.
    • Regelung des Außenluftkanal-Wärmetauschers — Das Kanalregister und der externer Sensor befinden sich im Außenluftkanal.
    • Regelung der Luft-Vorwärmung — Wird nicht zur Kanalregisterregelung verwendet.
    • Regelung des Zuluftkanal-Wärmetauschers — Das Kanalregister und der externer Sensor befinden sich im Zuluftkanal.
