Einstellen der Zu- und Abluftströme

Tipp:

Sie können mit der Pfeil nach rechts-Taste durch die Ventilator-Grundeinstellungen-Einstellungen navigieren.

Wichtig:

Stellen Sie die Luftströme entsprechend dem Lüftungsplan ein. Bringen Sie zunächst die Ventile in die richtigen Einstellpositionen. Stellen Sie dann die Ventilatoren so nahe wie möglich zum Idealwert ein, indem Sie sich am Ventilatorschema orientieren. Zum Einstellen des Gesamtluftstroms der Anlage können Sie die an das Gerät angeschlossenen oder mit dem Gerät gelieferten Messfühler verwenden. Messen Sie anschließend die Luftströme an den Ventilen und stellen Sie diese ein. Versuchen Sie, die Luftströme einzustellen, ohne sie mit den Ventilen zu drosseln. Dadurch wird die Anlage möglichst leise und energieeffizient.

Ist die Leistungsstufe zwischen den Luftströmen anfangs sehr hoch, muss das Lüftungsgerät möglicherweise zusätzliche Abtauzyklen bei Temperaturen unter Null Grad durchführen, wodurch sich die Anpassung der Luftströme erschwert.

Wichtig:
Wurde das Lüftungsgerät vor der Luftstromeinstellung in Betrieb genommen, empfehlen wir, die Luftströme über das Menü der Luftstromeinstellung zu messen (siehe Luftmengeneinstellung unter „Einstellungen speichern und wiederherstellen”). Dadurch werden die Geräteeinstellungen für den Luftmengeneinstellung optimiert.
Anmerkung:

Ist die Außenluft extrem kalt, muss das Lüftungsgerät den Wärmetauscher möglicherweise abtauen. In diesem Fall wird das Abtauen-Symbol auf dem Bedienelement angezeigt. Während des Abtauvorgangs können die Luftströme nicht eingestellt werden. Informationen zum Abtauverfahren siehe Einstellungen - Abtauverfahren.

Wenn Sie die Zu- und Abluftströme einstellen möchten:

  1. Wählen Sie Ventilator-Grundeinstellungen

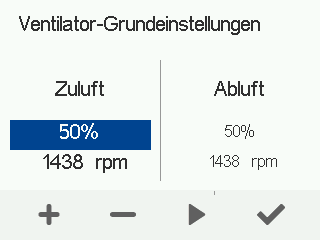

  2. Stellen Sie mit den Plus- und Minus-Tasten das Zuluftventilatorverhältnis als Prozentwert des maximalen Leistungsverhältnisses ein. Die Ventilatorleistung(U/min) ändert sich entsprechend.
  3. Messen und passen Sie die Zuluftströme der Ventile an.
  4. Drücken Sie auf Pfeil-nach-rechts.

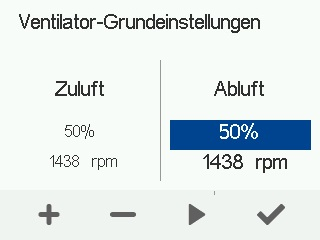

  5. Stellen Sie mit den Plus- und Minus-Tasten das Abluftventilatorverhältnis als Prozentwert des maximalen Leistungsverhältnisses ein. Die Ventilatorleistung(U/min) ändert sich entsprechend.
  6. Messen und passen Sie die Abluftströme der Ventile an.
  7. Wählen Sie OK.
    Die Einstellungen der Zu- und Abluftströme sind hiermit abgeschlossen.
  8. Tragen Sie die eingestellten als Prozentwerte in das Messprotokoll ein.
