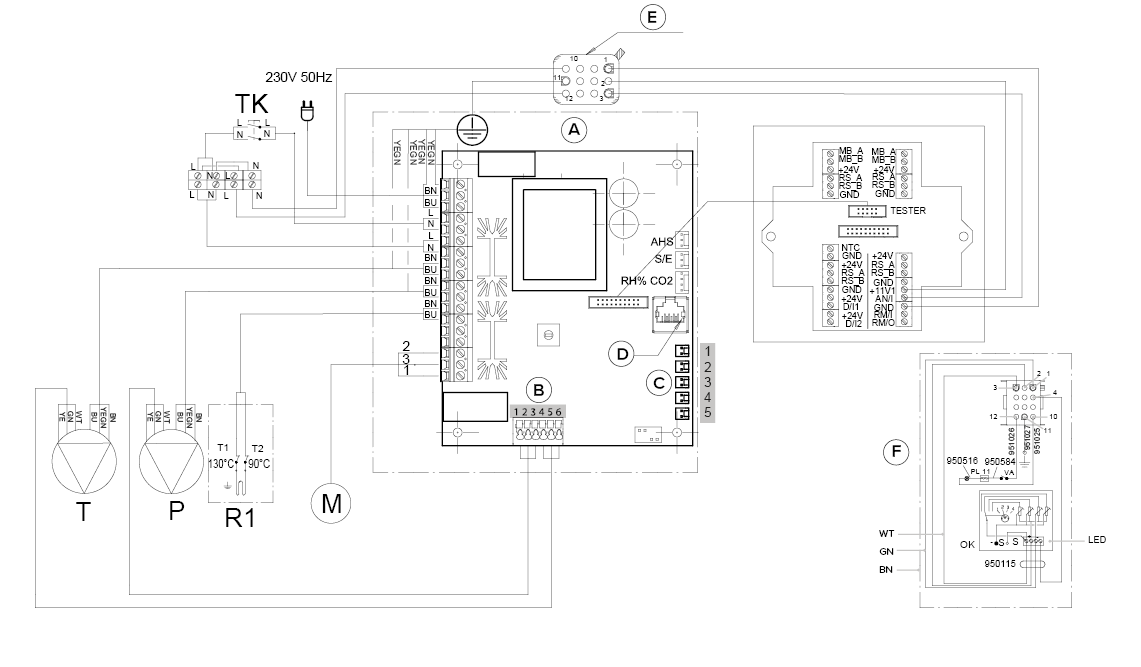

Interner elektrischer Anschluss

A Hauptplatine 11V1 11,1 V Betriebsspannung
B
  1. Abluftventilator Tacho (WT)
  2. GND (GN)
  3. Abluftventilator PWM (YE)
  4. Zuluftventilator Tacho (WT)
  5. GND (GN)
  6. Zuluftventilator PWM (YE)
AN/I Analogeingang 0-10 VDC
C
  1. Abluft
  2. Außenluft
  3. Zuluft
  4. Fortluft
  5. Zuluft vom Wärmetauscher
RM/I 24-V-Relaiseingang
D LAN RM/O 24-V-Relaisausgang
MB_A Signal A externer Modbus V Antrieb für den Wärmetauscher für Flüssigkeiten
MB_B Signal B externer Modbus T Zuluftventilator
+24V +24 V Spannung (Gleichstrom) P Abluftventilator
GND Digitales und analoges Massepotenzial M Klappenmotor LM230
RS_A Signal A, Lokaler Modbus TK Sicherheitsschalter
RS_B Signal B, Lokaler Modbus AHS Luftstrommesssensor für Abluftventilator
NTC Anschluss für Außentemperatursensor S/E Einstellung des Ventilatorabgleichs
D/l1 Digitaleingang 1 %RH CO2 Interner Feuchte-und Kohlendioxidsensor
D/l2 Digitaleingang 2 R1 Nachheizwiderstand mit Überhitzungsschutz bei 90 °C und 130 °C
Tabelle 1. Leitungsfarben
CodeFarbeCodeFarbe
BKSchwarzGYGrau
BUBlauYEGelb
BNBraunYEGNGelb-grün
WTWeiß
