Hauptkomponenten

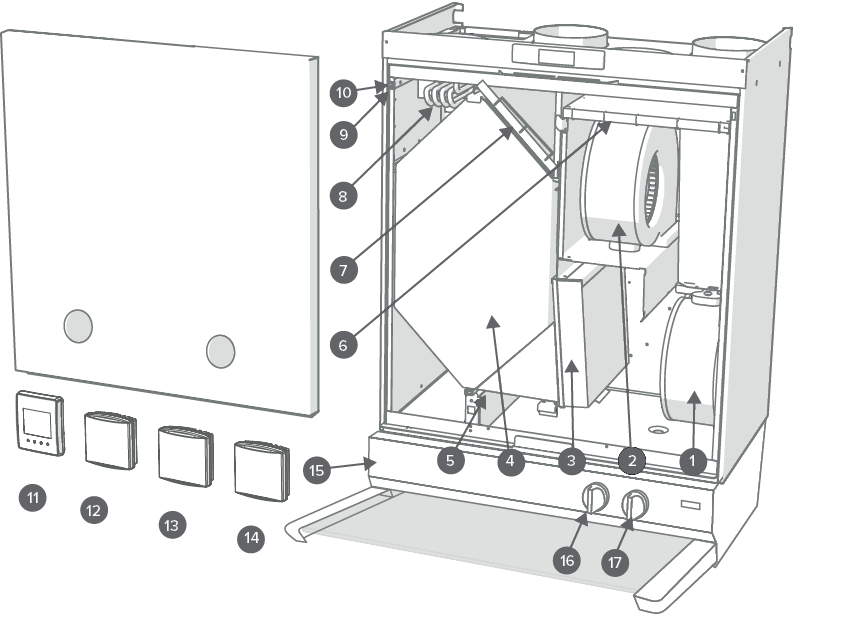

Abbildung: R-Modell. Beim L-Modell sind die Komponenten spiegelbildlich.
| Nr. | Teil | Nr. | Teil |
|---|---|---|---|
| 1 | Abluftventilator | 10 | Interner Kohlendioxid- und Luftfeuchtigkeitssensor |
| 2 | Zuluftventilator | 11 | Bedienelement |
| 3 | Feinstaubfilter für Zuluft | 12 | Kohlendioxidsensor (Zubehör) |
| 4 | Wärmetauscher | 13 | Luftfeuchtigkeitssensor (Zubehör) |
| 5 | Bypassklappe des Wärmetauschers | 14 | VOC-Sensor (Zubehör) |
| 6 | Grobstaubfilter für Zuluft | 15 | Dunstabzugshaube |
| 7 | Grobstaubfilter für Abluft | 16 | Taste „Bypassklappe“ |
| 8 | Nachheizwiderstand | 17 | Einstellung der Ventilatorleistung |
| 9 | Sicherheitsschalter |
