Ilmavirran mittayhteet
Ilmavirran mittayhteet sijoitetaan ohjeen mukaisesti ilmanvaihtokanaviin. Perusilmavirta kuvulta mitataan läpän yli. Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen.

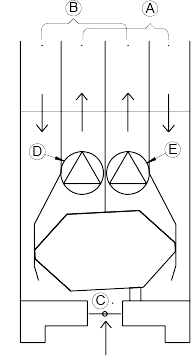

Kuvassa R-malli. L-mallissa osat ovat peilikuvana.
Ilmavirran mittauspisteet - kaavion kuvaus.
| A | Tuloilma | D | Tuloilmapuhallin |
| B | Poistoilma | E | Poistoilmapuhallin |
| C | Liesikuvun poisto |
