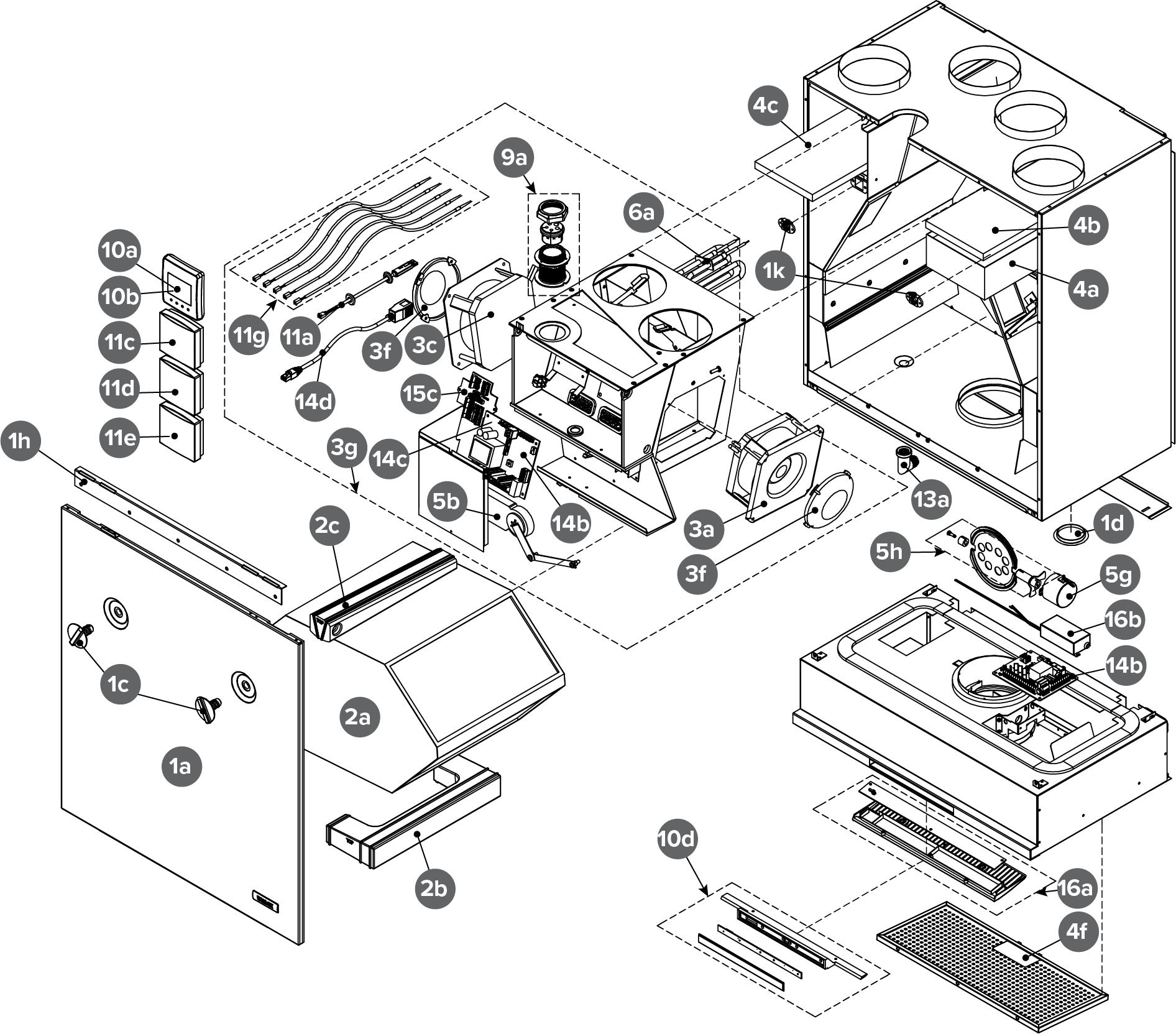

Räjäytyskuva ja varaosaluettelo
| Nro | Osa |
|---|---|
| 1a | Ovi |
| 1c | Oviruuvi (toimitetaan parina oviruuvin vastamutterin kanssa) |
| 1d |
Muoviruuvi Peitetulppa |
| 1h | Kalusteoven kiinnityslista |
| 1k |
Oviruuvin vastamutteri (toimitetaan parina oviruuvin kanssa) |
| 2a |
LTO-kenno (alumiini) LTO-kenno (entalpia) |
| 2b | LTO-kennon alatuki |
| 2c | LTO-kennon ylätuki |
|
3a 3b |
Poistoilmapuhallin Tuloilmapuhallin |
| 3f | Ilmavirran ohjaussäleikkö |
| 3g |
Puhallinkammion kokoonpano, R Puhallinkammion kokoonpano, L |
| 4a | Tuloilman hienosuodatin |
| 4b | Tuloilman karkeasuodatin |
| 4c | Poistoilman karkeasuodatin |
| 4f | Rasvasuodatin |
| 5b | Ohitusläpän moottori |
| 5g | Sulkuläpän moottori |
| 5h | Läppäkokoonpano |
| 6a |
Jälkilämmitysvastus, R-malli Jälkilämmitysvastus, L-malli |
| 9a |
Kattoläpivientiholkki Kattoläpivientitiiviste |
| 10a | MyVallox Control -ohjain |
| 10b | MyVallox Touch -ohjain |
| 10d |
Etupaneelin kokoonpano valkoinen Etupaneelin kokoonpano RST |
| 11a | Sisäinen kosteus- ja hiilidioksidianturi |
| 11c | MyVallox-hiilidioksidianturi (lisävaruste) |
| 11d | MyVallox-kosteusanturi (lisävaruste) |
| 11e |
MyVallox VOC-anturi (lisävaruste) |
| 11g | NTC-anturisarja |
| 13a | Vesilukko Vallox Silent Klick |
| 14b | Emokortti |
| 14c | Lasiputkisulake 63mA hidas 5x20mm |
| 14d | RJ-45-jatkokaapeli |
| 15c | Liitäntäkortti |
| 16a |
LED-valaisin Valaisinrunko |
| 16b | LED-virtalähde |
