Mitat ja kanavalähdöt

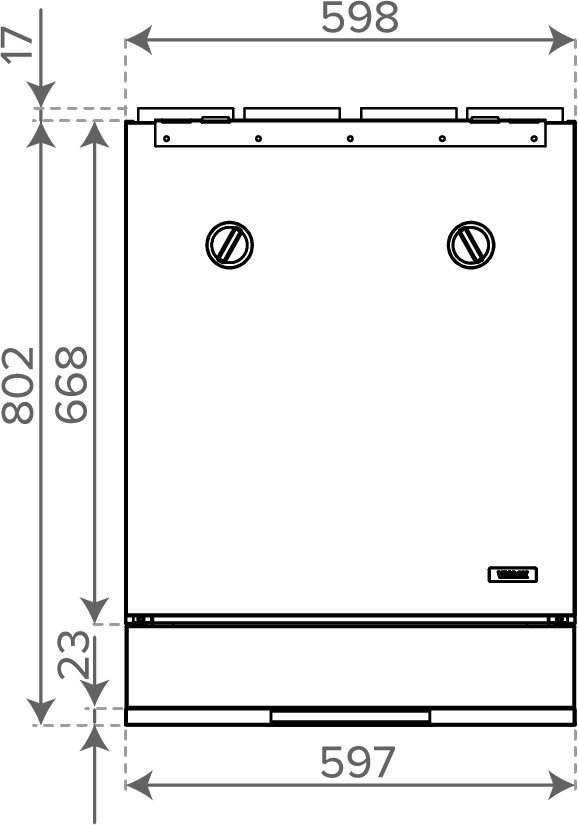

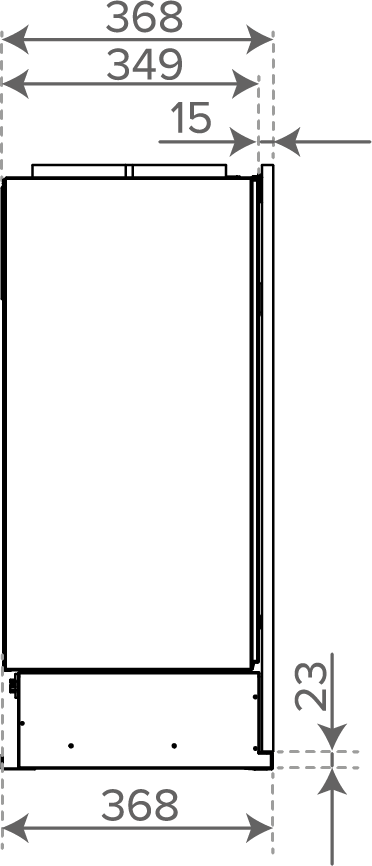

Kuva 1. Mitat Vallox 51K MV
Kuva 2. Kanavalähdöt, R-malli

Naaraslähtökauluksen sisähalkaisija ∅ 125 mm.

1
Tuloilma koneesta asuntoon
2
Poistoilma asunnosta koneeseen
3
Jäteilma koneesta ulos
4
Ulkoilma koneeseen
Kuva 3. Kanavalähdöt, L-malli (vasenkätinen)

LTO-kennon tukien paikat

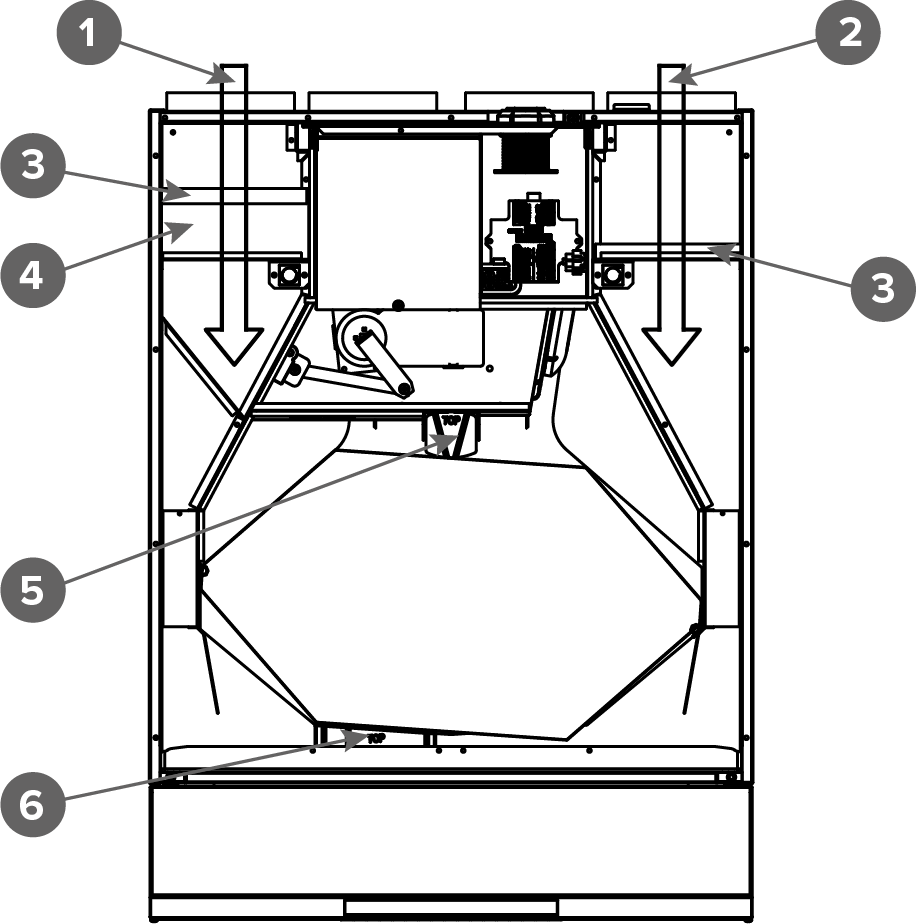

Kuva 4. Vallox 51K MV (oikea- ja vasenkätinen malli)
1
Tuloilma
2
Poistoilma
3
Karkeasuodatin
4
Hienosuodatin
5
Kennon ylätuki
6
Kennon alatuki
