Tehomittaukset

Mittaukset on tehty 55 °C-asteisella vedellä. Muut ovat laskennallisia.

A — Lämpöteho kW

B — Veden lämpötilaero °C

C — Vesivirta dm3/s

D — Ilmavirta dm3/s

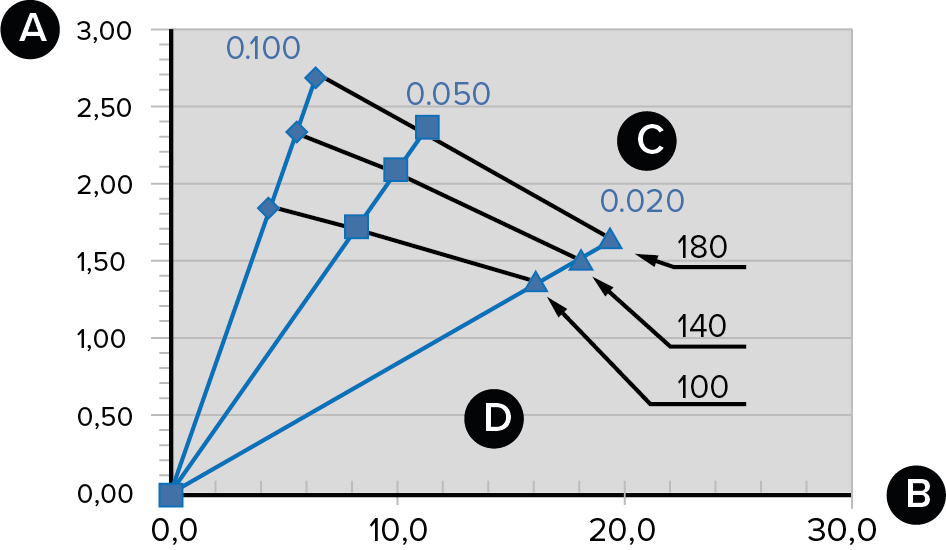

Kuva 1. Vallox 245 MV nestepatteri ta1=15°C, tf1=40°C

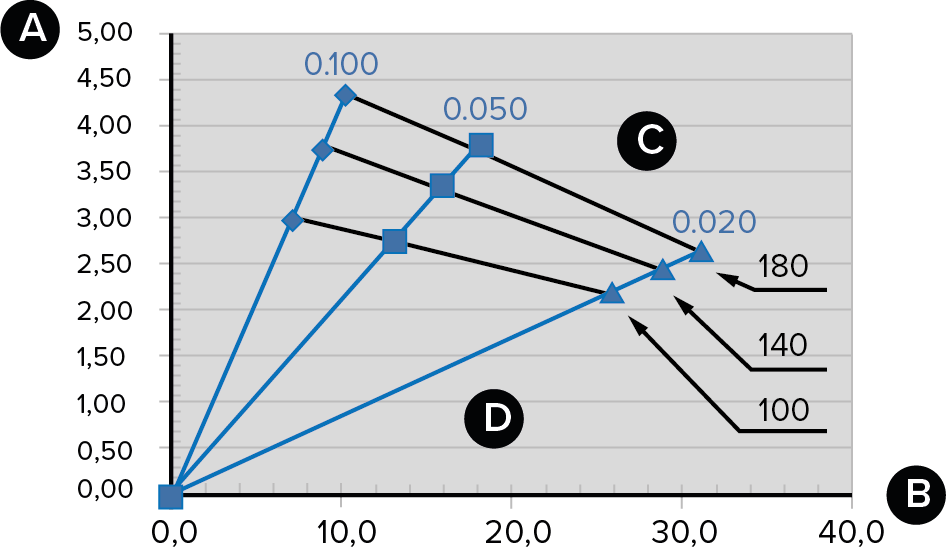

Kuva 2. Vallox 245 MV nestepatteri t a1=15 °C, tf1=55°C

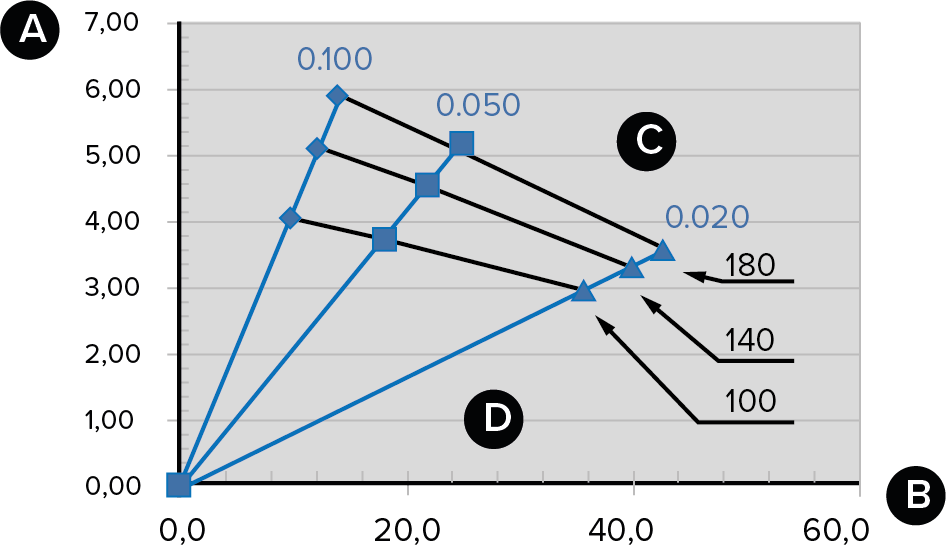

Kuva 3. Vallox 245 MV nestepatteri t a1=15°C, tf1=70°C

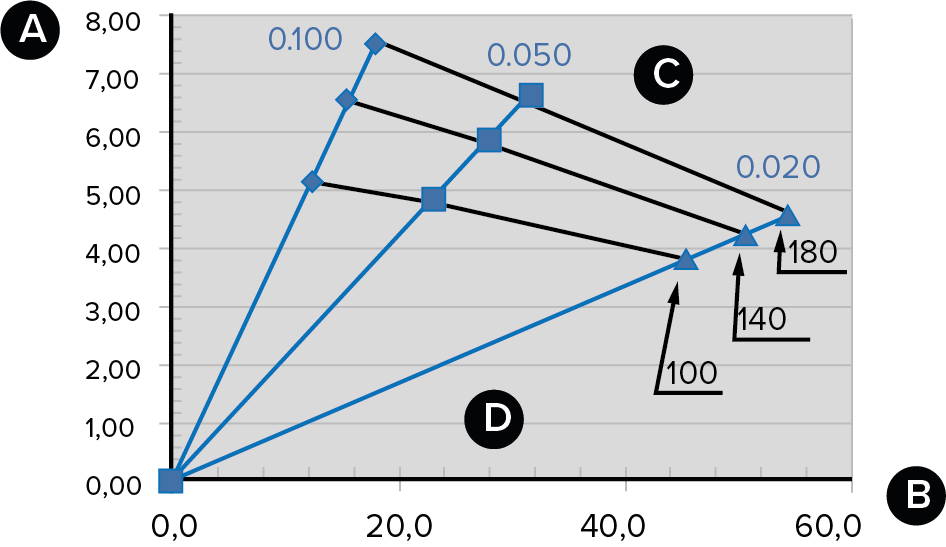

Kuva 4. Vallox 245 MV nestepatteri ta1=15°C, tf1=85°C
