Indgangsindstillinger
Ventilationsenheden har tre indgange: en analog indgang og to digitale indgange. Du kan tildele forskellige funktioner til hver indgang i henhold til nedenstående tabel. De digitale kontroller kan implementeres med en trykknap eller vippekontakt. Begge digitale indgange genkender automatisk kontakttypen.
Mulige anvendelser af de analoge og digitale indgange omfatter en anmodning om at øge ventilationen fra emhætten/centralstøvsugersystemet eller en knap til at aktivere den brugerdefinerede tilstand ved siden af pejsen.
Trykknapfunktionerne aktiveres, når trykknappen slippes. For at annullere en trykknapfunktion skal du trykke på knappen i fem sekunder. Vippekontaktens funktion udløses af kontaktens position. Når kontakten drejes til TIL, aktiveres funktionen. Når kontakten drejes til FRA, deaktiveres funktionen. Du kan annullere vippekontaktfunktionen ved at trykke på kontakten i fem sekunder.
Når du drejer vippekontakten til TIL første gang, aktiveres funktionen efter en forsinkelse på fem sekunder. Efter første gang aktiveres funktionen med det samme.
Vippekontakten kan også bruges til at aktivere en trykknapfunktion. For at gøre dette skal du dreje kontakten til TIL i mindre end fem sekunder. For at annullere trykknapfunktionen skal du dreje vippekontakten til positionen TIL i mere end fem sekunder.
Den sidst valgte tilstand fra en brugerflade forbliver aktiv.
Du kan foretage ændringer af de tre indgange i menuen Input-indstillinger .
For at foretage ændringer i ventilationsenhedens analoge eller digitale indgange:
- Vælg Indstillinger.

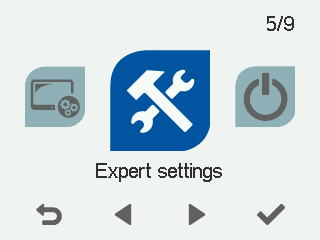

- Vælg Avancerede indstillinger med pileknapperne.
- Vælg OK.

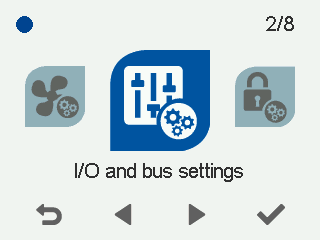

- Vælg I/O- og busindstillinger med pileknapperne.

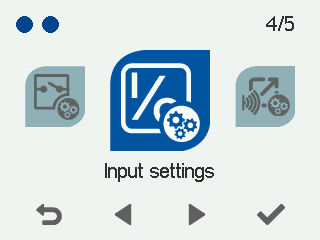

- Vælg Input-indstillinger med pileknapperne
- Vælg OK.

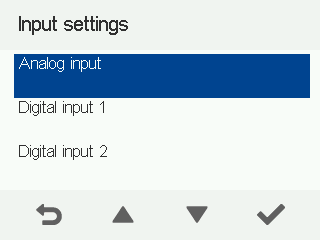

Skærmen Input-indstillinger åbnes:
- Vælg en indgang ved at bladre i menuen med pileknapperne. Tryk på OK ved den indgang, du vil vælge. Mulighederne er:
Analog indgang - Vælg en analog indgangsfunktion.
Mulighederne er angivet i tabellen nedenfor:
Tabel 1. Analoge indgangsfunktioner Funktion Mærkespænding Stop, Hjemme, Ude, Boost, 0,1-1,0 V, 2-4 V, 5-7 V, 8-10 V - Fjernovervågningssystemet bruger disse spændingssignaler til at styre ventilationen ved at ændre ventilationstilstanden. Stop=0,1-1,0 V, Ude= 2-4 V, Hjemme= 5-7 V, Boost= 8-10 V Kontrol af tillufttemperatur, 0-10 V = +5°C - +25°C - Fjernovervågningssystemet bruger disse spændingssignaler til at styre ventilationen ved at justere tillufttemperaturen. 0–10 V = +5°C – +25°C Digital indgang 1/Digital indgang 2 - Tildel en funktion til digital indgang 1 eller 2.
Mulighederne er angivet i tabellen nedenfor:
Tabel 2. Kontrolfunktioner til digital indgang Funktion Vippekontakt Tryktast 0 V 24 V 24 V-puls i mindre end 5 sekunder Brugerdefineret tilstand fra/til
0V / 24V
Fra Til Tændt i den indstillede tid Hjemme/Ude
0V / 24V
Virker ikke i Boost-tilstanden.
. Ude Skifter tilstand mellem . og Ude. Tvungen brugerdefineret tilstand fra/til
0V / 24V
Fra Til Tændt i den indstillede tid Nødstop/Normal drift
0V / 24V
Enheden lukker ned Normal drift - Boost fra/til
0V / 24V
Når Boost-tilstanden er deaktiveret, skifter enheden tilbage til den tidligere ventilationstilstand.
Fra Til Tændt i den indstillede tid. Normal drift / varmeveksler-bypass
0V / 24V
Automatisk Bypass Skifter bypass-tilstand Ugeur fra/til
0V / 24V
Fra Til Skifter tilstand for ugeur Programmerbar indgang fra/til
0V / 24V
Fra Til Tændt i den indstillede tid
BEMÆRK:Kun én funktion kan være aktiv pr. indgang ad gangen.
- Når du er færdig, skal du vælge Tilbage to gange:
