Modbus indstillinger

Hvis ventilationsenheden er tilsluttet f.eks. et bygningsautomatiseringssystem via Modbus, skal du konfigurere Modbus-indstillingerne. Modbus-indstillingerne er:
  • Ventilationsenhedens Modbus-adresse
  • Modbus-baudrate
  • Modbus-paritet
  • Modbus stopbit.
Konfigurationen af alle Modbus-indstillinger er beskrevet nedenfor i ovennævnte rækkefølge. Du kan også henvise til disse instruktioner, når du konfigurerer individuelle indstillinger, såsom Modbus-adressen.

For at konfigurere Modbus-indstillingerne:

  1. Vælg Indstillinger.
  2. Vælg Avancerede indstillinger med pileknapperne.
  3. Vælg OK.
  4. Vælg I/O- og busindstillinger med pileknapperne.

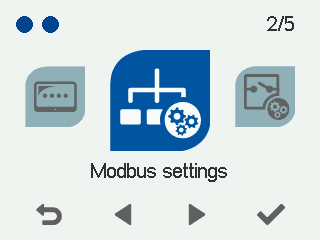

  5. Vælg Indstillinger for Modbus med pileknapperne:
  6. Vælg OK.

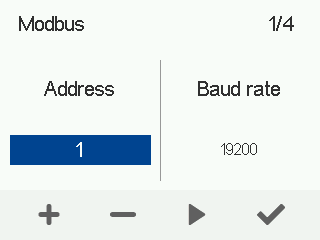

    Skærmen Modbus 1/4 åbnes.

  7. Brug knapperne Plus og Minus til at indstille ventilationsenhedens modbus-adresse. Du kan indstille adressen mellem 1 og 247.
  8. Vælg Højre-pil.

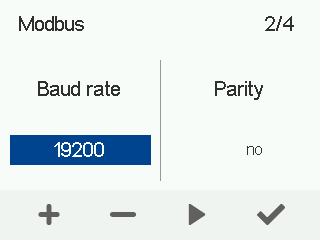

    Skærmen Modbus 2/4 åbnes.

  9. Brug knapperne Plus og Minus til at indstille modbus Baud-hastighed. Mulighederne er 9600, 19200, 38400, 57600 og 115200.
  10. Vælg Højre-pil.

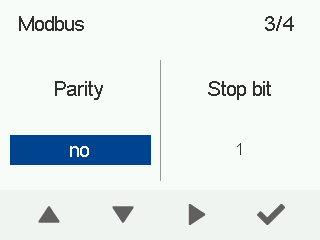

  11. Skærmen Modbus 3/4 åbnes.
  12. Brug Pil op- og Pil ned-knapperne til at indstille modbus Paritet. Mulighederne er:

    • ingen — Ingen paritet

    • lige — Lige paritet

    • ulige — Ulige paritet.

  13. Vælg Højre-pil.

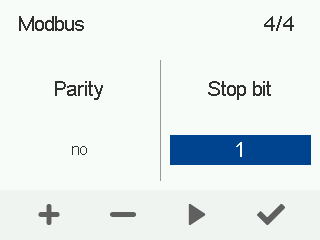

    Skærmen Modbus 4/4 åbnes.

  14. Brug knapperne Plus og Minus til at indstille modbus Stop-bit. Mulighederne er 1 eller 2.
  15. Vælg OK.
Modbus-indstillingerne er nu indstillet.
