Relæindstillinger
I menuen Relæindstillinger kan du vælge driftstilstand for ventilationsenhedens 24 V-relæ. Der kan kun vælges én driftstilstand ad gangen.
Oplysningerne er også tilgængelige via Modbus.
For at indstille driftstilstanden for ventilationsenhedens relæ:
- Vælg Indstillinger.
- Vælg Avancerede indstillinger med pileknapperne.
- Vælg OK.
- Vælg I/O- og busindstillinger med pileknapperne.
- Vælg OK.
- Vælg Relæindstillinger med pileknapperne.
- Vælg OK.

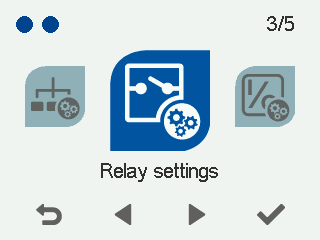

Skærmen Relæindstillinger åbnes.

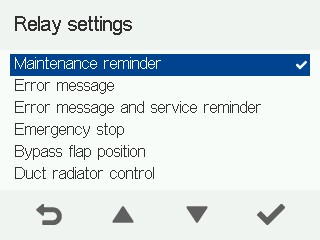

- Brug pileknapperne til at vælge driftstilstand for 24 V-relæet. Indstillingerne er beskrevet i tabellen nedenfor:
Tabel 1. Relæfunktioner Funktion Ender er lukkede Ender er åbne Påmindelse om vedligeholdelse — Når enhedens vedligeholdelsespåmindelse aktiveres, skifter relæet tilstand. Denne tilstandsændring kan f.eks. aflæses af bygningsautomatiseringssystemet.
Normal drift
Påmindelse om vedligeholdelse
Fejlmeddelelse — Hvis der opstår en fejl i ventilationsenheden, skifter relæet tilstand. Denne tilstandsændring kan f.eks. aflæses af bygningsautomatiseringssystemet. Fejlen registreres også i fejlloggen.
Normal drift
Fejlsituation Fejlmeddelelse og påmindelse om vedligeholdelse — Hvis enhedens vedligeholdelsespåmindelse aktiveres, eller hvis der er en fejl i ventilationsenheden, eller enheden er blevet slukket, skifter relæet tilstand. Denne tilstandsændring kan f.eks. aflæses af bygningsautomatiseringssystemet. Påmindelsen om vedligeholdelse giver brugeren besked om behovet for vedligeholdelse hver fjerde måned (fabriksindstilling). For mere information, se Vedligeholdelse.
Normal drift
Påmindelse om vedligeholdelse/fejl
Nødstop - Hvis enhedens nødstop aktiveres, skifter relæet tilstand. Nødstoppet aktiveres normalt af et eksternt signal, der modtages via den digitale indgang. Nødstopoplysningerne kan f.eks. sendes til bygningsautomatiseringssystemet.
Normal drift
Nødstop
Placering af bypass-spjældet - Relæet angiver bypass-spjældets position. Denne tilstandsændring kan f.eks. aflæses af bygningsautomatiseringssystemet.
Varmegenvinding
Cellebypass
Styring af kanalradiator — Denne indstilling bruges i specielle situationer, hvor der er installeret en kanalradiator i ventilationskanalen. Relæet kan bruges til at styre enheder, der er tilsluttet kanalradiatoren, f.eks. pumpe, magnetventil osv. For mere information, se Styring af kanalradiator.
BEMÆRK:Relæets spænding er kun 24 V, så informationen kan ikke bruges direkte til at styre 230 VAC-tilførslen, og der er f.eks. brug for en kontaktor imellem.
Til
Fra
Anvend ikke — Relæfunktionen er ikke i brug.
Normal drift Normal drift Luftvarme - Denne indstilling bruges i varmluftvarmeren. Brug relæet til at styre væskeradiatorens aktuator i varmluftvarmeren.
Til Fra Til/fra-status — Relæet skifter tilstand i fejlsituationer, eller når enheden er stoppet.
Normal drift Fejlsituation/enheden er stoppet - Bekræft dit valg ved at trykke på Vælg:
- Når du har bekræftet valget, skal du trykke på Tilbage:
