Reläinställningar
I Reläinställningar-menyn kan du välja funktionsläget för ventilationsaggregatets 24 V relä. Endast ett driftsläge kan väljas i gången.
Informationen är också tillgänglig via Modbus.
Att ställa in driftsläget för ventilationsaggregatets relä:
- Välj Inställningar:
- Välj Expertinställningar med pilknapparna.
- Välj OK:
- Använd pilknapparna för att välja I/O- och bussinställningar.
- Välj OK:

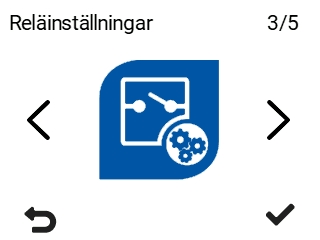

- Välj Reläinställningar.
- Välj OK:

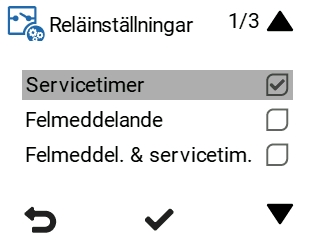

Reläinställningar-skärmen öppnas.
- Använd pilknapparna för att välja driftsläget för 24 V reläet. Alternativen beskrivs i tabellen nedan:
Tabell 1. Reläfunktioner Funktion Ändarna stängda Ändarna öppna Påminnelse om underhåll — När aggregatets underhållspåminnelse aktiveras ändrar reläet läge. Denna lägesändring kan läsas av till exempel fastighetens automationssystem.
Normal drift
Påminnelse om underhåll
Felmeddelande — Om det uppstår ett fel i ventilationsaggregatet ändrar reläet läge. Denna lägesändring kan avläsas av till exempel fastighetens automationssystem. Felet registreras också i felloggen.
Normal drift
Felsituation Felmeddelande och påminnelse om underhåll — Om aggregatets underhållspåminnelse aktiveras eller om det uppstår ett fel i ventilationsaggregatet eller om aggregatet har stängts av, ändrar reläet läge. Denna lägesändring kan läsas av till exempel fastighetens automationssystem. Underhållspåminnelsen meddelar användaren om behovet av underhåll var fjärde månad (fabriksinställning). För mer information, se Underhåll.
Normal drift
Påminnelse om underhåll/fel
Nödstopp — Om enhetens nödstopp aktiveras ändrar reläet läge. Nödstoppet aktiveras vanligtvis av en extern signal som tas emot via den digitala ingången. Informationen om nödstopp kan till exempel skickas till fastighetens automationssystem.
Normal drift
Nödstopp
Bypass-spjällets position — Reläet anger bypass-spjällets läge. Denna lägesändring kan läsas av till exempel fastighetens automationssystem.
Värmeåtervinning
Värmeväxlarens bypass
Styrning av kanalbatteri — Den här inställningen används i speciella situationer där en kanalvärmare har installerats i ventilationskanalen. Reläet kan användas för att styra anordningar som är kopplade till kanalvärmaren, såsom pumpen, magnetventilen och så vidare. För mer information, se avsnitt Kanalvärmarstyrning.
OBS:Reläets spänning är endast 24 V, så informationen kan inte användas direkt för att styra 230 VAC-matningen, utan det krävs till exempel ett anslutningsdon däremellan.
På
Av
Ingen — Reläet är inte i bruk.
Normal drift Normal drift Luftvärme — Den här inställningen används i varmluftsvärmaren. Använd reläet för att styra vätskeradiatorns reglerapparat i varmluftsvärmaren.
På Av På/av läge — Reläet ändrar läge i felsituationer eller när aggregatet har stannat.
Normal drift Felsituation/aggregatet har stannat - Tryck på OK för att bekräfta valet:
- När du har bekräftat valet, klicka på Tillbaka:
