Styrning av kanalbatteri

Kanalbatteriet kan placeras i utelufts- eller tilluftskanalen. Om kanalbatteriet placeras i uteluftskanalen kan det användas för förvärmning och/eller nedkylning. Om kanalbatteriet placeras i tilluftskanalen, kan det endast användas för nedkylning.

Kanalbatteriet kan ställas in så att det fungerar automatiskt eller manuellt.

  • Automatisk — Sommartid hålls tilluftens temperatur på den inställda temperaturen. Vintertid slås kanalbatteriet på när uteluftens temperatur sjunker under vinterinställningen.
  • Manuell — Sommartid slås kanalbatteriet på när uteluftens temperatur stiger över sommarinställningen. Vintertid slås kanalbatteriet på när uteluftens temperatur sjunker under vinterinställningen.
För att eliminera risken för kondens i tilluftskanalen ska du välja om tilluftsgränsen justeras automatiskt eller manuellt:
  • Automatisk — Tilluftsgränsen justeras automatiskt efter frånluftens daggpunkt. När tilluftens temperatur sjunker för lågt, stannar kanalbatteriet.
  • Manuell — Tilluftsgränsen kan ställas in manuellt. När tilluftens temperatur sjunker under det inställda värdet, slås kanalbatteriet av.
VIKTIGT:

Observera risken för kondens när du ändrar kanalbatteriets inställningar.

  1. Välj Inställningar:
  2. Välj Expertinställningar med pilknapparna.
  3. Välj OK:
  4. Använd pilknapparna för att välja I/O- och bussinställningar.
  5. Välj OK:
  6. Välj Reläinställningar med pilknapparna.
  7. Välj OK:

    Reläinställningar-skärmen öppnas.



  8. Använd pilknapparna för att välja Styrning av kanalbatteri som funktionsläge för reläet.

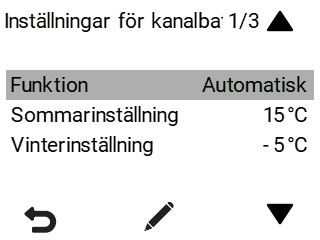

    Inställningar för kanalbatteri-skärmen öppnas.

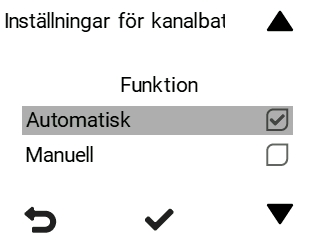

  9. Ställ in kanalbatteriets funktion med hjälp av pilknapparna.

    Alternativen är:

    • Automatisk
    • Manuell

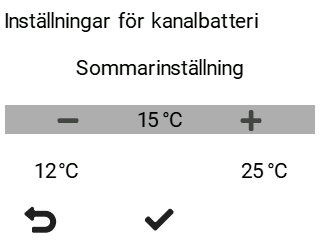

  10. Ställ in sommarinställningarna med Plus och Minus-knapparna.
    OBS:

    Om kanalbatteriet är inställt på automatisk funktion, kan sommarinställningen inte ändras. Du kan justera temperaturen mellan +10 °C och +25 °C. Fabriksinställningen är +15 °C.

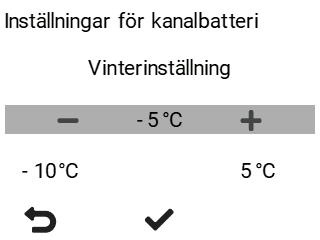

  11. Ställ in vinterinställningarna med knapparna Plus och Minus. Du kan justera temperaturen mellan -10 °C och +5 °C. Fabriksinställningen är -5 °C.

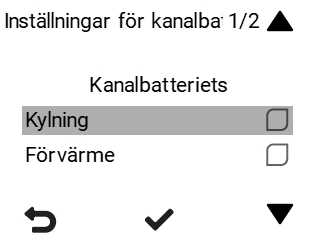

  12. Använd pilknapparna för att välja kabelbatteriets funktionsläge.

    Alternativen är:

    • Båda — Kanalbatteriet används för förvärmning och nedkylning.
    • Förvärmning — Kanalbatteriet använs endast för förvärmning.
    • Kylning — Kanalbatteriet används endast för nedkylning.
  13. Använd pilknapparna för att konfigurera hur tilluftsgränsen justeras. Alternativen är:
    • Automatisk — Tilluftsgränsen justeras automatiskt efter frånluftens daggpunkt.
    • Manuell — Tilluftsgränsen kan ställas in manuellt.
  14. Välj metod för justering av tilluftsgränsen med hjälp av pilknapparna. Du kan justera temperaturen mellan +12 °C och +25 °C.
    OBS:

    Om du har valt automatisk justering av tilluftsgränsen, kan du inte justera tilluftsgränsen manuellt.

  15. Använd pilknapparna för att konfigurera den externa givarens funktionsläge. Alternativen är:
    • Ingen — Kanalbatteriet är placerat i uteluftskanalen och ingen extern givare är ansluten.
    • Styrning av batteriet i uteluftskanal — Kanalbatteriet och den externa givaren är placerade i uteluftskanalen.
    • Styrning av luftuppvärmning — Används inte för att styra kanalbatteriet.
    • Styrning av batteriet i tilluftskanalen — Kanalbatteriet och den externa givaren är placerade i tilluftskanalen.
